6N136S-TA1-L

产品概述：6N136S-TA1-L 逻辑输出光耦

一、概述

6N136S-TA1-L是一款全双工光耦合器，广泛应用于数据通讯、信息隔离和信号传输等领域。由台湾光宝（LITEON）公司生产，该光耦的主要特点是其优异的传输速率和隔离性能，适用于高速信号传递及电气隔离的场合。

二、结构与封装

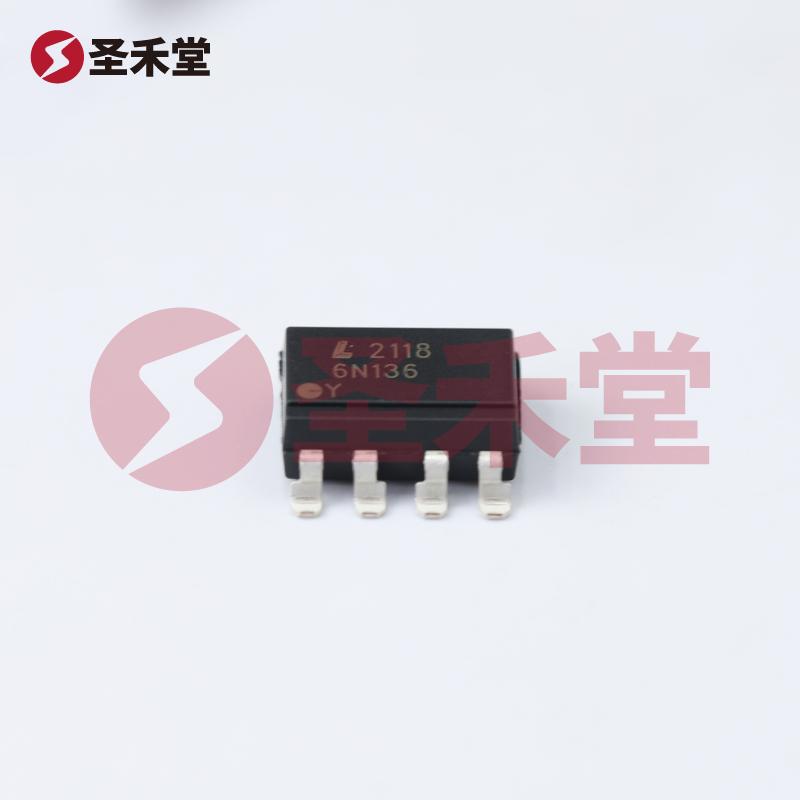

该元件采用SOP-8封装，封装尺寸为2.54mm，适用于表面贴装（SMD）设计。SOP封装相较于传统的DIP封装在空间利用率上具有显著的优势，可以有效节省电路板的空间，适应现代电子设备对小型化的要求。

三、性能参数

1. 传输速率：6N136S-TA1-L支持高达1Mbit/s的数据传输速率，对于大部分数据通讯应用而言，已足够满足需求。这种高速特性使得该光耦能够有效地传递来自微控制器或数字电路的信息，确保数据的完整性和准确性。

2. 电气隔离：该元件具有良好的电气隔离性能，能够承受高达5kV的隔离电压。其在电气安全方面的表现，使得它能够在高噪声和不稳定的电气环境中稳定工作，从而保护后端设备不受高电压和电流冲击的影响。

3. 响应时间：具有1kV/us的瞬态电压升速，确保在快速变化的电压环境中也能够保持良好的工作性能，从而进一步增强了其在高频应用场合的适应性。

4. 输入输出：采用反相逻辑输出，方便与数字电路的兼容，实现逻辑信号的有效转换。输入端可连接红外LED，输出端则通过光敏元件进行信号的转换和传递。

四、应用领域

6N136S-TA1-L光耦主要应用于以下几个方面：

1. 工业自动化：在工业控制系统中，6N136S-TA1-L可以用作信号隔离及转换，确保控制信号的安全传递，同时有效隔绝噪声对系统的干扰。

2. 计算机接口：应用于计算机的串行通信和并行通信接口中，6N136S-TA1-L能够有效地传递各种数据，确保计算机与外部设备之间的稳定连接。

3. 电源管理：在电源模块中应用光耦进行电压监控和反馈机制，能够提高电源系统的稳定性和安全性。

4. 消费电子：如家用电器、机顶盒等设备中，也广泛采用光耦进行信号耦合，实现数字信号的传递。

五、总结

总体来看，6N136S-TA1-L是一款性能优越的逻辑输出光耦，其具备高速传输、优良隔离及小型化设计的特点，适合广泛的工业和消费电子应用。无论是在推进工业自动化的过程中，还是在现代消费电子产品的设计中，该光耦都能发挥不可或缺的作用，其可靠性和稳定性使其成为设计师和工程师在信号隔离及传输方面的重要选择。
