IHLP5050EZER1R0M01

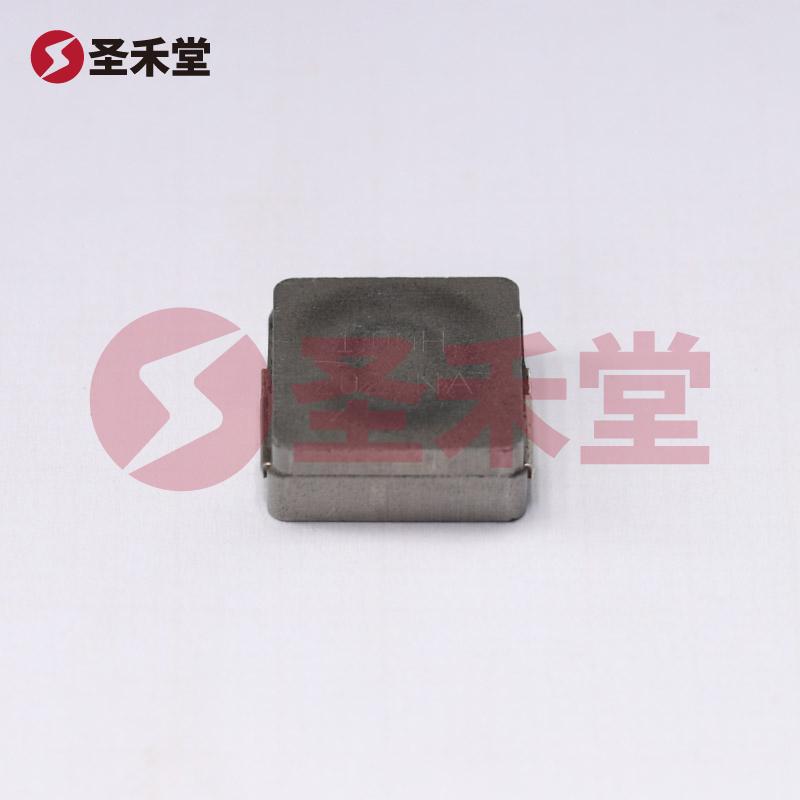

产品概述：IHLP5050EZER1R0M01

IHLP5050EZER1R0M01 是由威世（VISHAY）制造的一款高性能模制功率电感。其电感值为1µH，具备±20%的容差，广泛应用于各种消费电子和工业设备中。该电感特别设计用于表面贴装（SMD）技术，方便与现代电路板的集成，其优越的性能特点使其在当今高功率密度和高效率应用中备受青睐。

主要技术参数

1. 电感值：1µH

   • 该电感值适合电源管理、DC-DC转换器和滤波应用，可以维持稳定的电流和电压特性。

2. 额定电流：29A

   • 在额定电流下，IHLP5050EZER1R0M01能够有效传输电流而没有显著的温升，适合高负载条件。

3. 电流 - 饱和：50A

   • 饱和电流是该器件最关键的特性之一，它确保在高功率操作下，电感不会失去其电感特性，避免开关损耗和过热。

4. 直流电阻（DCR）：最大2.5毫欧

   • 低DCR减少了能量损耗，提高了整体效率，特别是在急速变化的电源环境中。

5. 工作温度：-55°C至125°C

   • 广泛的温度范围使得IHLP5050EZER1R0M01在极端环境下也能稳定运行，适用于汽车、航天和工业设备等严酷条件。

6. 安装类型：表面贴装型

   • 此设计适合当前主流的表面贴装技术（SMD），大大缩小了电路板的尺寸并简化了生产流程。

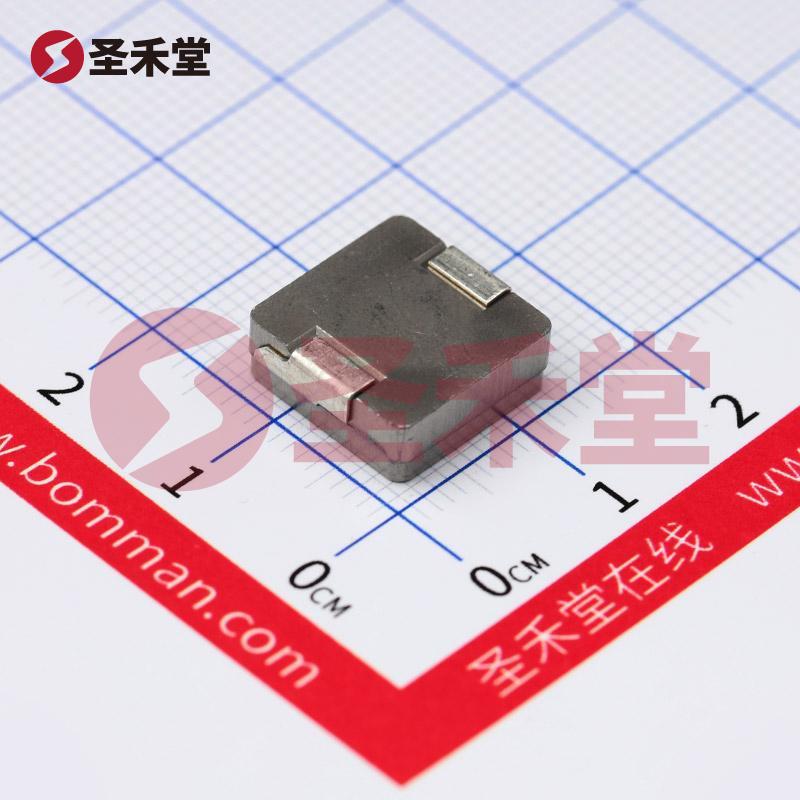

7. 封装与尺寸：0.520" 长 x 0.508" 宽（13.20mm x 12.90mm），高度 - 安装（最大值）：0.197"（5.00mm）

   • 紧凑的封装要求提供更高的功率密度，适应现代电子产品对小型化的需求。

8. 屏蔽设计：屏蔽

   • 模制设计提供了电感的磁屏蔽，降低了对周围电路的干扰，确保了信号的完整性。

9. 电感频率 - 测试：100kHz

   • 高频特性支持在多种应用中保持高效性能，适合开关电源和射频应用。

应用领域

由于IHLP5050EZER1R0M01的高性能特性，它被广泛应用于多个领域，包括：

• 电源管理：可以作为Buck或Boost转换器的输出电感，支持高效率的电源设计。
• 汽车电子：适用于电动汽车及其他汽车电子设备，抗高温和高电流的特性确保长期可靠性。
• 可再生能源设备：在太阳能逆变器等设备中，HIHL5010EZER电感提供稳定的电流源。
• 工业自动化：在变频器和电机驱动中，该电感能够实现高效的电流控制。

结论

IHLP5050EZER1R0M01 功率电感是现代电子设计中不可或缺的重要元器件，凭借其高电流承载能力、低电阻和广泛的工作温度范围，它为实现高性能电子设备提供了可靠的解决方案。无论是在消费电子、汽车、工业还是其他高功率应用中，威世的这一产品都将充分满足设计工程师对电感组件的高标准需求。
