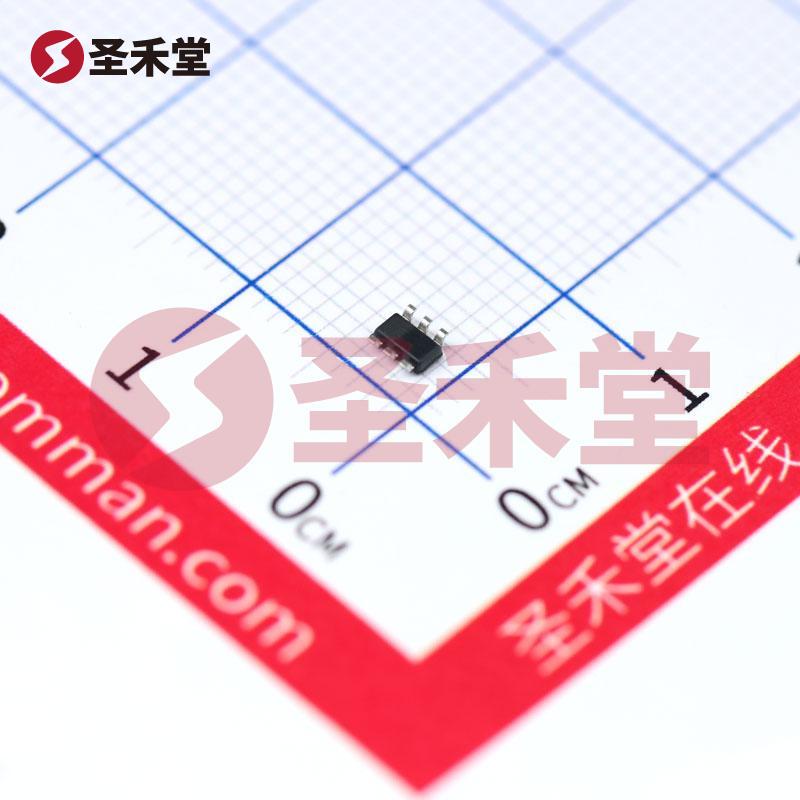

注：图像仅供参考，请参阅产品规格
TPS562201DDCR
品牌 :
TI(德州仪器)
封装 :
SOT-23-THIN
包装 :
编带
重量 :
0.057g
描述 :
DC-DC电源芯片 可调 4.5V~17V 768mV~7V 降压型 SOT-23-THIN-6
库存 :
422(起订量1,增量1)
批次 :
2年内数量 :
X
0.504按整 :
圆盘(1圆盘有3000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.504
--
200+
￥0.325
--
1500+
￥0.283
--
3000+
￥0.25
--
30000+
产品参数
产品手册
产品概述
TPS562201DDCR参数
| 功能 | 降压 | 输出配置 | 正 |
| 拓扑 | 降压 | 输出类型 | 可调式 |
| 输出数 | 1 | 电压 - 输入（最小值） | 4.5V |
| 电压 - 输入（最大值） | 17V | 电压 - 输出（最小值/固定） | 0.768V |
| 电压 - 输出（最大值） | 7V | 电流 - 输出 | 2A |
| 频率 - 开关 | 580kHz | 同步整流器 | 是 |
| 工作温度 | -40°C ~ 125°C （TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | SOT-23-6 细型，TSOT-23-6 | 供应商器件封装 | TSOT-23-6 |
TPS562201DDCR手册
无数据
TPS562201DDCR概述
TPS562201DDCR 产品概述
一、基本介绍
TPS562201DDCR是德州仪器（Texas Instruments）推出的一款高效、可调节的降压型DC-DC电源转换器。该芯片采用SOT-23-6细型封装，适合于表面贴装，为各种电子设备提供可靠的电源解决方案。凭借其广泛的输入电压范围和高输出效率，TPS562201DDCR适用于需要高性能、高密度电源的应用场景。
二、技术规格
- 功能: 降压型DC-DC转换器
- 输出配置: 正输出
- 拓扑: 降压
- 输出类型: 可调式
- 输出通道数量: 1
- 输入电压范围: 最小4.5V，最大17V
- 输出电压范围: 最小0.768V，最大7V
- 输出电流: 最大可达2A
- 开关频率: 580kHz
- 同步整流器支持: 是
- 工作温度范围: -40°C至125°C
- 封装类型: SOT-23-6（细型）
三、产品特点
- 高效率: TPS562201DDCR具备高达95%的转换效率，这在电池供电的便携式设备中尤为重要，可延长设备的工作时间。
- 宽输入电压范围: 支持4.5V至17V的宽输入电压范围，满足多种电源环境的需求，使其适用于多种供电系统的设计。
- 可调输出电压: 输出电压可在0.768V至7V之间调整，使得该芯片能够满足不同负载的需求，适用于各种应用场景。
- 小型封装: SOT-23-6的细型封装设计使得TPS562201DDCR适合高密度布局，方便集成到空间有限的电路板上。
- 同步整流技术: 通过引入同步整流技术，该芯片能够进一步提升性能，减少功耗，从而提高整体的系统效率。
四、应用场景
TPS562201DDCR广泛应用于多种电子设备，包括但不限于：
- 便携式电子设备: 如智能手机、平板电脑和便携式游戏机等，因其高效率和较小的占用空间。
- 工业设备: 用于各种工业自动化设备和传感器，能够在恶劣环境下稳定运行。
- 消费电子: 应用于家用电子产品如电视、音响系统等，支持高效的电源管理。
- 通信设备: 适用于无线通信设备，如基站和路由器，保证高效的电源供应和可靠性。
五、设计考虑
在使用TPS562201DDCR时，设计工程师需考虑以下因素：
- 输入输出电压匹配: 确保输入电压在芯片的允许范围内，同时输出电压应根据系统要求调整到合适值。
- 散热管理: 尽管该芯片具有出色的热性能，良好的散热设计仍然对于保持高效率至关重要，特别是在高负载情况下。
- 外部组件选择: 选用适当的电感、电容等外部元件，以满足芯片的性能需求，并优化整个电路的稳定性和抗干扰能力。
六、总结
TPS562201DDCR是一款功能强大且高效的降压型DC-DC电源转换器，凭借其宽广的输入输出电压范围和便捷的调节能力，成为现代电子设计中的优选解决方案。无论是消费类电子产品，还是工业及通信设备，其出色的性能和灵活的应用优势都使得TPS562201DDCR能够解决多种电源管理挑战。通过合理的设计和电路配置，TPS562201DDCR能够在多领域多应用环境中发挥出色的效能。
