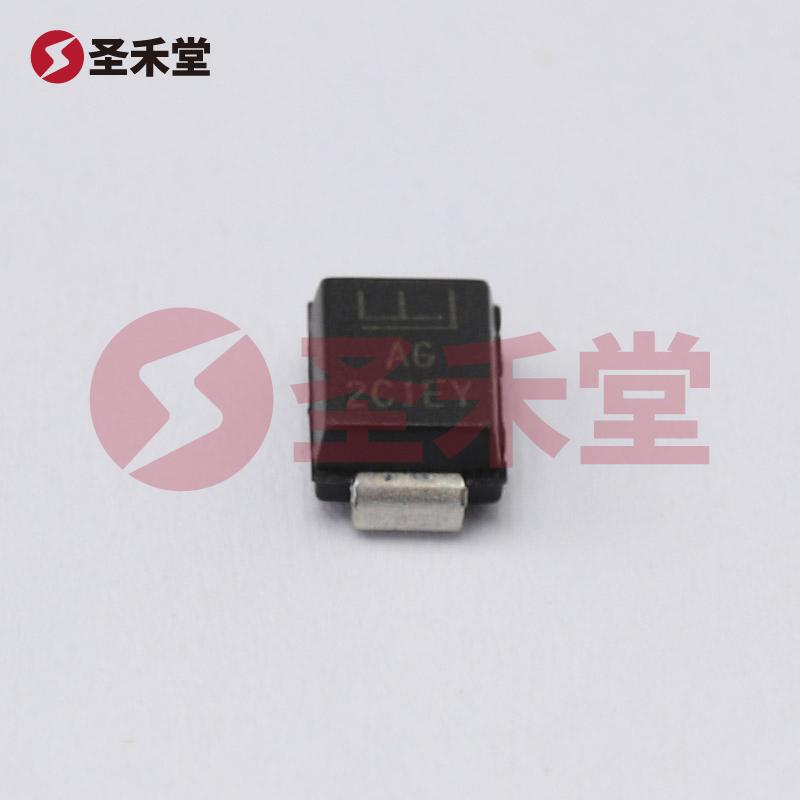

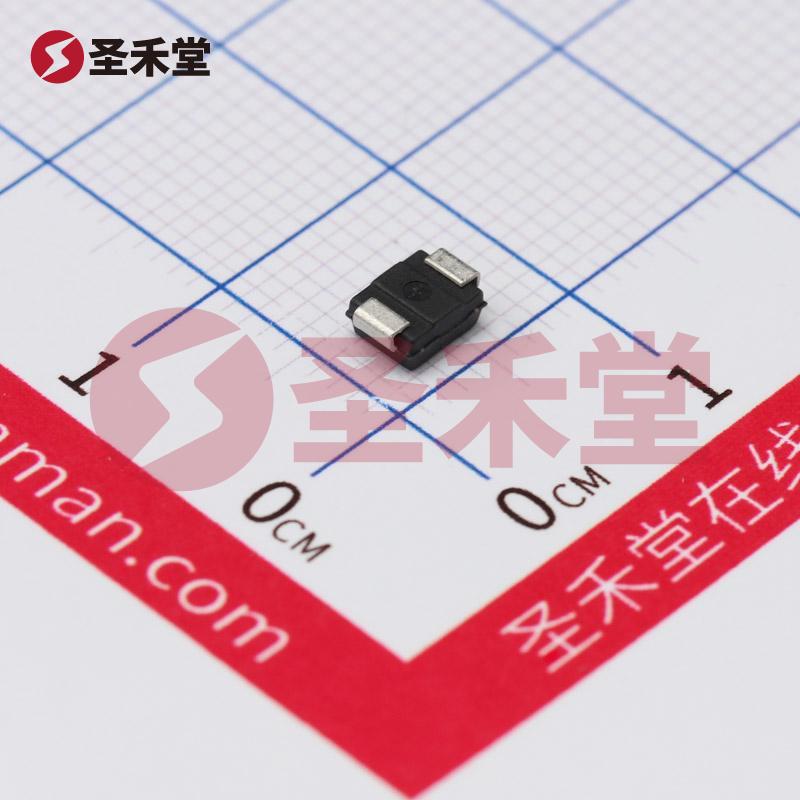

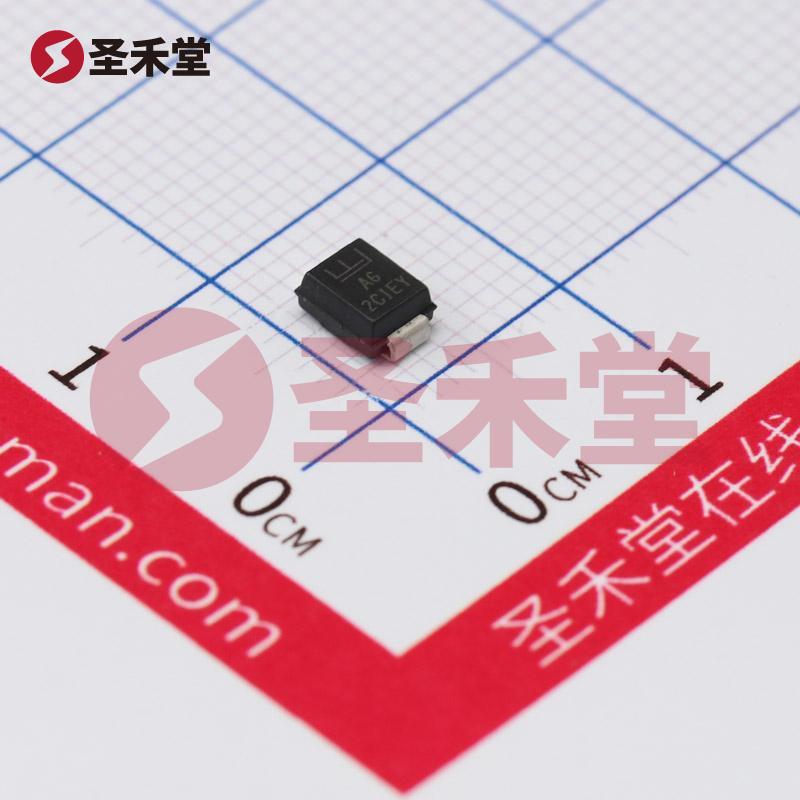

SMBJ6.0CA

产品概述：SMBJ6.0CA TVS 二极管

一、引言

SMBJ6.0CA 是由 Littelfuse（美国力特）公司生产的一款双向瞬态电压抑制器（TVS）二极管，专门用于电源线路保护。其主要应用在电子设备中，以防止电压瞬变对敏感元器件造成损害，确保设备在极端电压条件下的安全运行。SMBJ6.0CA 采用表面贴装型封装，便利于现代电子设备的集成设计，且提供高性能的电压保护功能。

二、关键参数

• 极性: Bidirectional（双向）
• 峰值脉冲电流（Ipp, 10/1000us）: 58.3A
• 箝位电压: 10.3V
• 最小击穿电压: 6.67V
• 典型反向关断电压: 6V
• 峰值脉冲功率: 600W
• 工作温度范围: -65°C 至 +150°C
• 封装形式: DO-214AA（SMB）

三、应用领域

SMBJ6.0CA TVS 二极管广泛适用于多个领域，包括但不限于：

1. 电源管理: 保护电源电路免受过电压的影响，延长电子元件的使用寿命。
2. 工业控制: 适用于控制系统和自动化设备，保障设备稳定运行。
3. 电信设备: 对通信信号线路进行保护，确保数据的可靠传输。
4. 汽车电子: 在汽车电气系统中，防止瞬态电压引起的故障，提升车辆的安全性与稳定性。
5. 消费电子: 应用于手机、平板电脑等消费类电子产品，保护敏感元件。

四、工作原理

SMBJ6.0CA 作为瞬态电压抑制器，其工作原理基于非线性电压反应特性。当电路中的电压超过其击穿电压时，二极管会迅速导通，将过高的电压引导至地或旁路，从而防止后续电气元件遭受损伤。该特性使得 TVS 二极管在瞬态电压保护领域具有迅速响应和高效抑制的能力。

五、优势特点

1. 高峰值脉冲电流保护: 58.3A 的峰值脉冲电流能力确保了在遭遇电压尖峰时，能够提供有效的保护。
2. 优异的箝位性能: 在高瞬态电流下，箝位电压仅为 10.3V，降低了电流对敏感元件的影响。
3. 广泛的工作温度范围: 在极端环境下仍然能够正常工作，适合各种应用场景。
4. 便捷的表面贴装设计: DO-214AA（SMB）封装形式适应现代电路板设计，支持自动化生产工艺。

六、总结

整体来看，SMBJ6.0CA TVS 二极管是一款性能优异、应用广泛的保护组件。无论是在工业控制、汽车电子还是消费电子的领域，SMBJ6.0CA 都能够以其高效的电压抑制能力和稳定的性能，为系统提供可靠的过电压保护，确保设备的安全与稳定运行。选用此款产品，将是实现电源保护方案的理想选择。
