IHLP1616ABERR10M01

IHLP1616ABERR10M01 产品概述

1. 产品简介

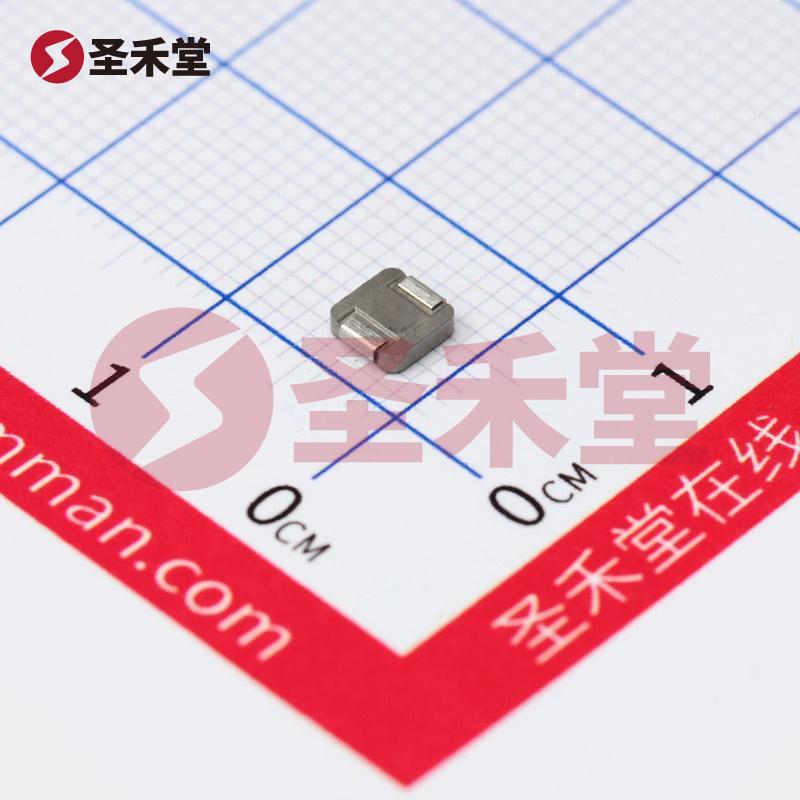

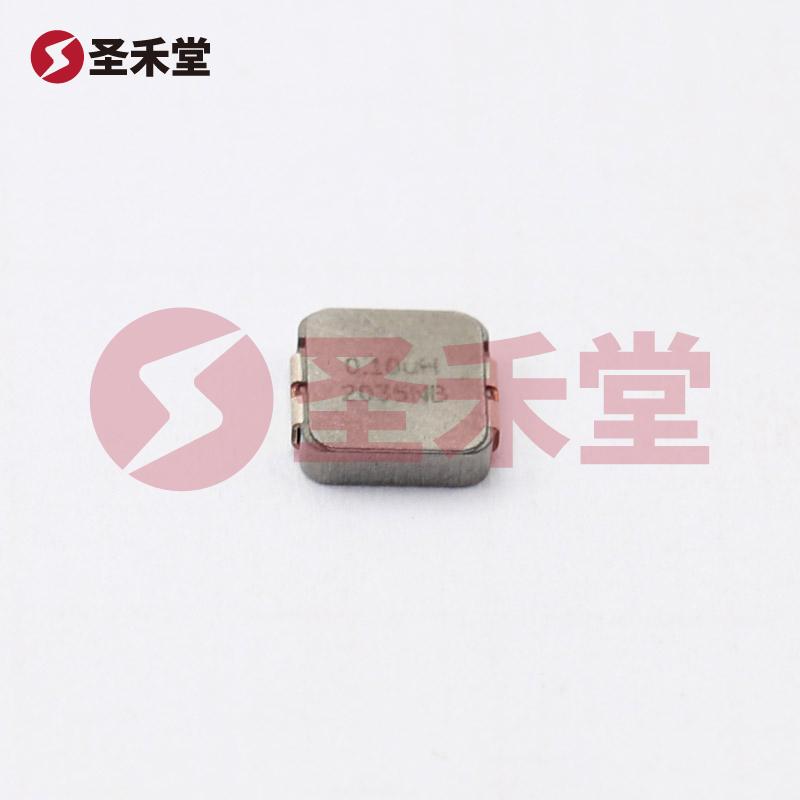

IHLP1616ABERR10M01 是Vishay (威世)品牌下的一款高性能功率电感器，专为表面贴装应用设计。这款电感的电感值为100nH，具有优秀的电流承载能力和低直流电阻（DCR），使其非常适合在高频及高电流环境中使用。该器件的封装尺寸充分考虑了现代电子产品对空间的要求，大小为4.5mm x 4.1mm x 1.20mm，确保了在紧凑型设计中能够有效集成。

2. 关键参数

• 类型: 模制电感
• 电感值: 100nH
• 容差: ±20%
• 额定电流: 11.5A
• 电流 - 饱和: 25A
• DC 电阻 (DCR): 最大6毫欧
• 频率 - 自谐振: 277MHz
• 工作温度范围: -55°C ~ 125°C
• 电感频率 - 测试: 100kHz
• 安装类型: 表面贴装型
• 封装/外壳: 非标准
• 尺寸: 4.5mm x 4.1mm
• 高度 - 最大值: 1.20mm

3. 性能优势

IHLP1616ABERR10M01 电感器的设计实现了低 DCR，这使得其在实际应用中可以显著降低能量损耗，提升设备的整体效率。此外，这款电感的高饱和电流能力（25A）意味着它能够在极端工作条件下保持良好的性能，这对于高功率电源和降压转换器等场合尤为重要。电感的自谐振频率达到了277MHz，使其在高频应用中具有良好的稳定性和信号完整性。

4. 应用场景

IHLP1616ABERR10M01 可以广泛应用于多种电子设备中，包括：

• 开关电源: 在DC-DC 转换器和AC-DC 适配器中作为能量存储元件。
• 变压器: 用于提升或降低电压的应用。
• 滤波器: 在高频信号处理中，帮助降低噪声。
• 汽车电子: 在汽车电源管理系统和电动驱动系统中。
• 消费者电子: 如智能手机、平板电脑及其他便携式设备。

5. 设计注意事项

在使用 IHLP1616ABERR10M01 时，设计师需关注电感的安装位置、PCB 板设计及散热管理。此外，为了确保元器件的可靠性，必须确保工作电流不超过额定值，并考虑环境温度的影响。适当的地面和电源回路设计可以帮助提升电感器的实际性能，避免对信号完整性产生不良影响。

6. 结论

IHLP1616ABERR10M01 是一款出色的功率电感，凭借其小巧的设计、高额定电流及低直流电阻等特点，为高效能电子设备的设计提供了可靠的解决方案。Vishay 的这一产品因其优越的性能和广泛的应用场景，受到设计工程师的广泛认可。在选择电子元器件时，IHLP1616ABERR10M01 绝对是一个不可忽视的优质选项。
