LM2596R-12

LM2596R-12 产品概述

一、简介

LM2596R-12是一款高效的DC-DC降压（Buck）转换器，属于强大的线性稳压器系列中的一种，采用了成熟的开关电源设计。它可以将较高的直流电压有效地降低为较低的直流电压，广泛应用于计算机、通讯设备、工业控制、汽车电子和便携式消费类电子产品等领域。

二、产品特性

1. 内置电源管理：LM2596R-12芯片集成了开关管、补偿网络和多种保护功能，简化了设计，减少了外部元器件的数量，从而节省了电路板空间。

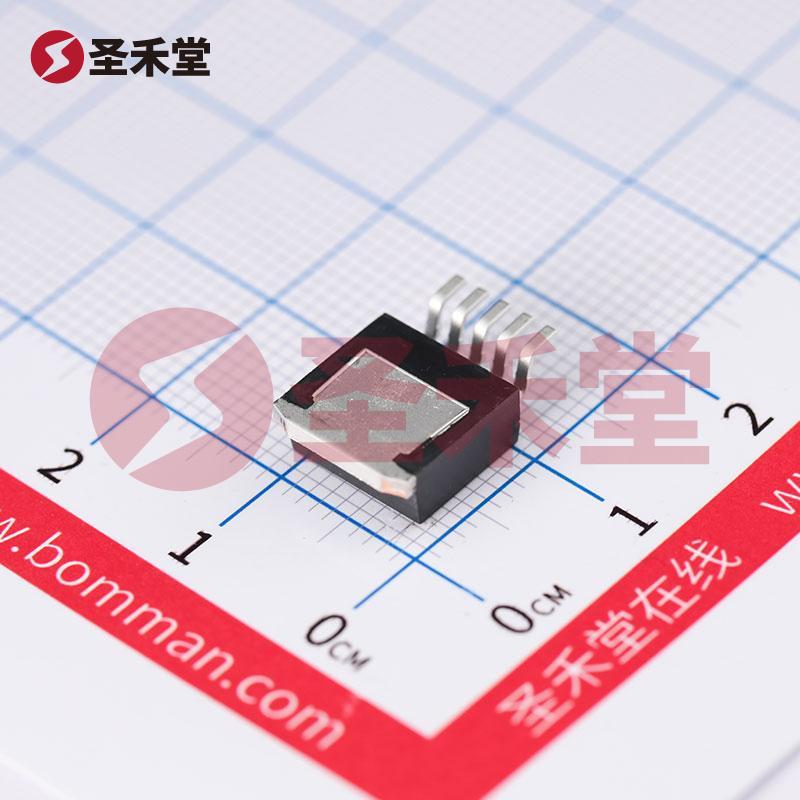

2. 封装类型：该芯片采用TO-263-5封装，具有良好的散热性能，适合于各种应用场景，尤其是在空间受限或热管理要求较高的系统中。

3. 输出电压：LM2596R-12提供固定的12V输出电压，具有高达3A的输出电流能力，能够满足大多数中小功率设备的供电需求。

4. 高效率和低待机功耗：该芯片具备高达75%至90%的转换效率，依据输入电压和负载条件而定，在全负载情况下，效率可达到高峰。这降低了电能损耗，减少了散热需求及待机功耗。

5. 宽输入电压范围：LM2596R-12的输入电压范围广泛，通常为4V到40V，使其适用于不同电源环境下的设备。

6. 开关频率：芯片的开关频率为150kHz，合理的频率选择可以在降低电磁干扰（EMI）的同时，优化电感和电容的选型。

7. 自我保护特性：内置过温保护、过流保护和欠压保护功能，确保设备在异常条件下的安全运行，提升产品的可靠性。

三、应用场合

LM2596R-12广泛应用于多种场合，包括但不限于：

• 消费类电子：如移动电话、笔记本电脑、平板电脑等便携式设备的电源管理。
• 工业控制系统：为各种传感器、执行器及控制模块提供稳定的电源。
• 通讯设备：如路由器、交换机、基站等需要稳定电源的网络设备。
• 汽车电子：为自动驾驶、车载娱乐系统和导航设备等提供高效的电源解决方案。

四、设计建议与注意事项

在设计基于LM2596R-12的电源电路时，需要注意以下几点：

1. 输入输出电容的选择：选择合适的输入电容可以有效减少输入噪声，输出电容的选择则直接影响输出的瞬态响应，建议根据负载特性进行优化。

2. 选择合适的电感：电感的选择应考虑饱和电流和直流电阻（DCR），过低的电感会导致输出电压纹波过大，而过高会影响转换效率。

3. 热管理设计：虽然LM2596R-12具有一定的热保护特性，但合理的散热设计仍然是确保芯片稳定工作的关键。

4. PCB布局：优化PCB的布局可以降低噪声，并增强电源电路的稳定性，尤其在高频开关情况下，尽量缩短高频路径，减少回路面积。

五、总结

LM2596R-12作为一款高性能的DC-DC降压转换器，以其高效率、小体积及优异的保护特性，满足了市场对于高可靠性电源供应的需求。无论是在消费电子、工业控制，还是汽车技术领域，LM2596R-12都展示出了广泛的适用性和良好的性能，成为电子设计工程师们在设计方案时的重要选择。
