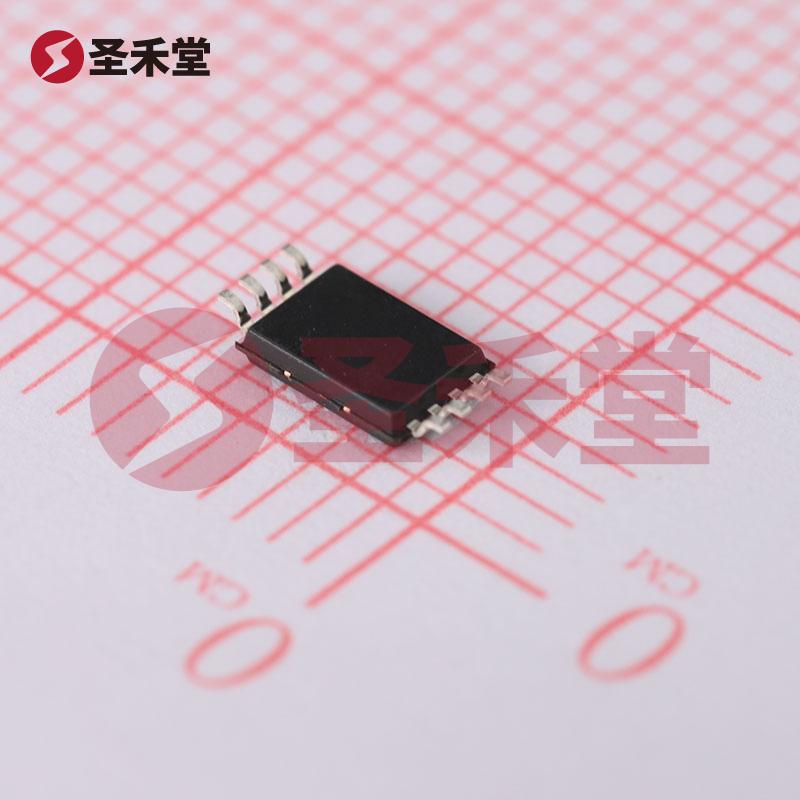

SI6562CDQ-T1-GE3 产品实物图片

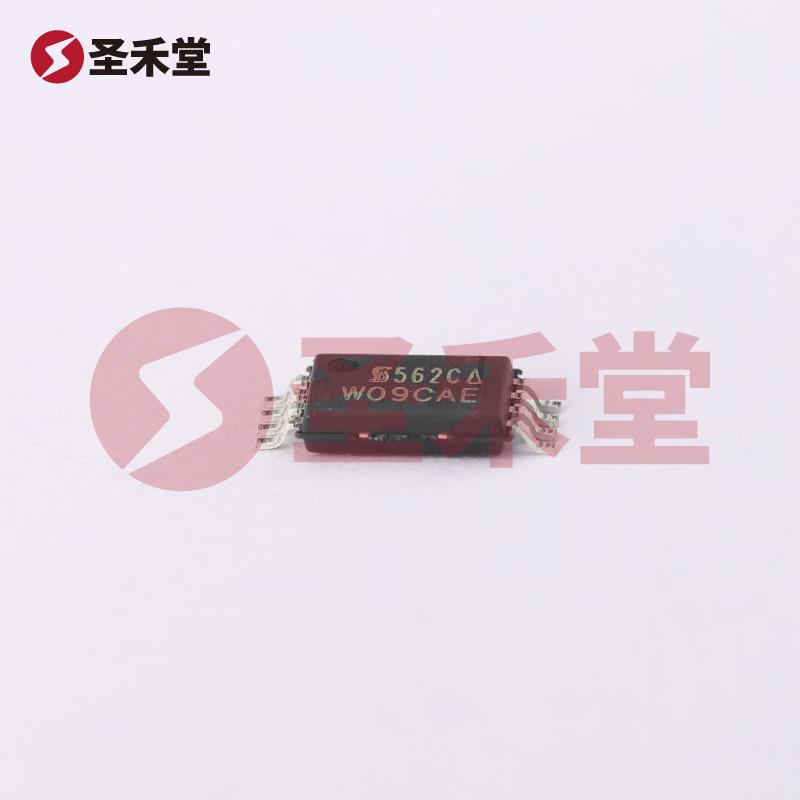

SI6562CDQ-T1-GE3 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

SI6562CDQ-T1-GE3

商品编码: BM0000003591
品牌 :
VISHAY(威世)
封装 :
8-TSSOP
包装 :
编带
重量 :
0.081g
描述 :
场效应管(MOSFET) 1.6W;1.7W 20V 6.7A;6.1A 1个N沟道+1个P沟道 TSSOP-8
库存 :
102(起订量1,增量1)
批次 :
23+
数量 :
X
4.03
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥4.03
--
100+
¥3.37
--
750+
¥3.12
--
1500+
¥2.97
--
3000+
¥2.83
--
30000+
产品参数
产品手册
产品概述

SI6562CDQ-T1-GE3参数

安装类型表面贴装型不同 Id、Vgs 时导通电阻(最大值)22 毫欧 @ 5.7A,4.5V
25°C 时电流 - 连续漏极 (Id)6.7A,6.1AFET 类型N 和 P 沟道
不同 Vds 时输入电容 (Ciss)(最大值)850pF @ 10V工作温度-55°C ~ 150°C(TJ)
不同 Vgs 时栅极电荷 (Qg)(最大值)23nC @ 10V漏源电压(Vdss)20V
FET 功能逻辑电平门功率 - 最大值1.6W,1.7W
不同 Id 时 Vgs(th)(最大值)1.5V @ 250µA

SI6562CDQ-T1-GE3手册

empty-page
无数据

SI6562CDQ-T1-GE3概述

SI6562CDQ-T1-GE3 产品概述

概述

SI6562CDQ-T1-GE3 是一款由 VISHAY(威世半导体)生产的高性能场效应管(MOSFET),适用于以低电压驱动的各种应用。作为一种表面贴装型(SMD)的8-TSSOP封装器件,SI6562CDQ-T1-GE3 具备出色的散热性能和紧凑的空间占用,非常适合现代电子设备的设计需求。

主要特性

  • FET 类型:该产品包含一个 N 沟道和一个 P 沟道 MOSFET,使其能够在多个应用场景中灵活使用,适应不同的电路配置。
  • 导通电阻:在5.7A、4.5V的条件下,导通电阻最大值为22毫欧,有效降低了功耗,提升了设备的能效表现。
  • 最大漏极电流:在25°C环境下,N 沟道的连续漏极电流(Id)可达到6.7A,而P 沟道为6.1A,确保了设备在高负载情况下的稳定性能。
  • 工作温度:工作温度范围宽广,从-55°C到150°C(TJ),适应不同的工作环境及应用场景,确保了良好的工作稳定性。
  • 漏源电压(Vdss):可承受20V的漏源电压,使其适合于低压电源管理应用。
  • 栅极电荷和输入电容:在10V条件下,栅极电荷(Qg)最大值为23nC,而输入电容(Ciss)达到850pF@10V,确保快速开关和高效的晶体管控制。

应用场景

SI6562CDQ-T1-GE3 适用于多个电子产品和系统,包括但不限于:

  • DC-DC 转换器:其低导通电阻使其成为高效的开关元件,能够在不同输入电压下维持高效的能量转换。
  • 电池管理系统:可在电池充放电过程中,确保高电流的有效控制。
  • 智能电源供应产品:该产品的逻辑电平门功能使其能够在较低电压下进行驱动,适用于智能电源及相关电气设备。
  • LED 驱动器:通过支撑高电流,确保 LED灯具在使用过程中的稳定亮度。
  • 马达驱动:广泛应用于小型电机控制中,特别是在需要快速开关控制的场合,能够提高电机驱动效率。

性能优势

与其他竞争产品相比,SI6562CDQ-T1-GE3 具备多项性能优势:

  • 它的低导通电阻和高漏极电流能力,使设备在高负载下能保持较高的效率,减少发热并延长设备的使用寿命。
  • 宽广的工作温度范围确保该元器件可以在极端条件下正常工作,适合各类工业和商业场景。
  • 高速开关性能,使其在高频率应用中依然保持良好的性能,是现代电子设备设计的理想选择。

结论

SI6562CDQ-T1-GE3 是一款高效的双MOSFET,能够满足现代电子产品对低功耗、高效率及高性能的要求。无论是用于电源管理、电动驱动还是其他需要快速开关和低电阻控制的应用,该产品都展现出了极大的灵活性与可靠性。VISHAY 的此款MOSFET凭借其优越的技术参数和广泛的应用前景,将为电子设备的创新设计提供强有力的支持。
