GSIB1580-E3/45

GSIB1580-E3/45产品概述

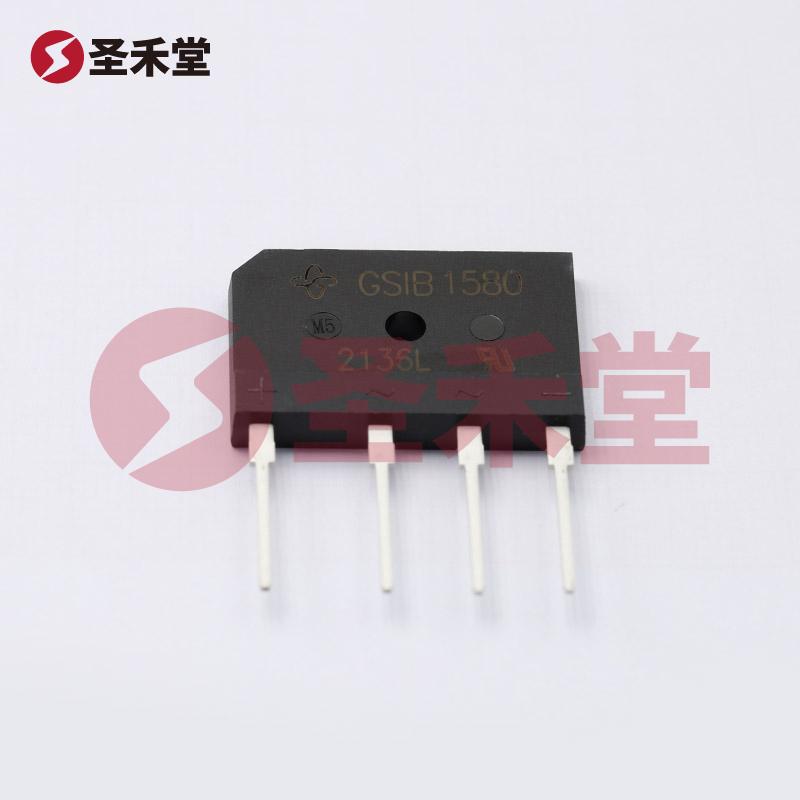

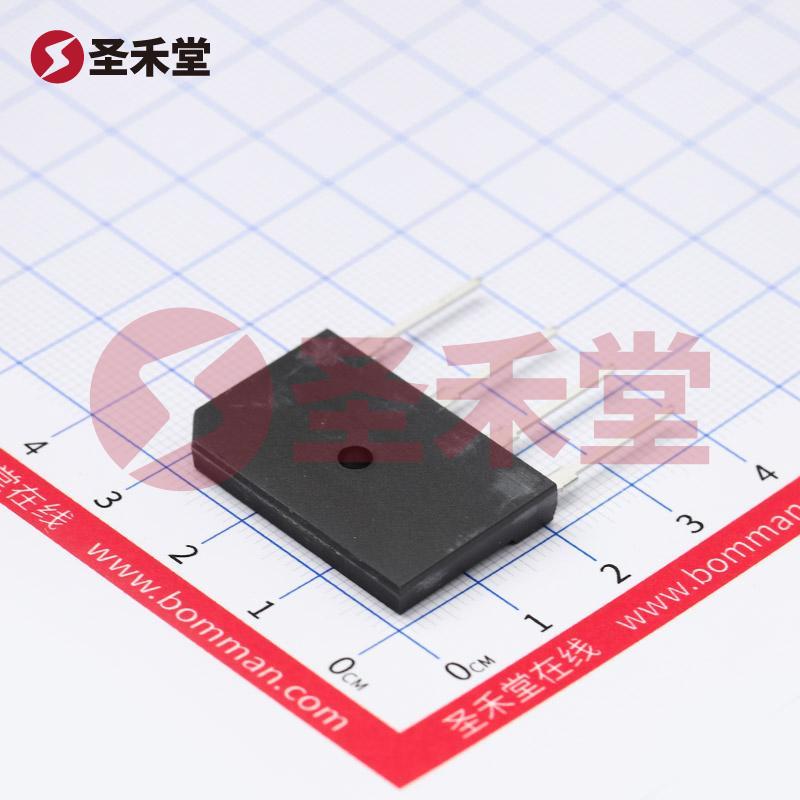

产品名称: GSIB1580-E3/45
品牌: VISHAY（威世）
封装类型: GSIB-5S
安装类型: 通孔

一、基本性能参数

GSIB1580-E3/45 是一款来自 VISHAY 的高性能整流桥，设计用于高电压及高电流应用场合。其峰值反向电压可达 800V，平均整流电流为 15A，显示出该器件在高负载条件下的卓越性能。这种整流桥广泛应用于工业电源、开关电源、更高功率的不间断电源及电动机驱动电路等领域。

二、关键技术参数

1. 峰值反向电压 (VR): 该整流桥的最大峰值反向电压为 800V，适合大多数高电压应用，能够承受高压突发情况并保持稳定工作。
2. 平均整流电流 (Io): 其平均整流电流达到 15A，适用于需要较大电流处理能力的电路。能有效地降低输出功率损耗，在各类负载条件下表现出色。
3. 正向电压降 (Vf): 在标准工作条件下，整流桥的正向电压为 950mV（在7.5A的工作情况下）。该参数对于降低功耗非常重要，特别是在高频开关电源电路中，优越的正向电压降能够显著提高系统的整体效率。
4. 反向漏电流 (Ir): 在 800V 的反向电压下，反向漏电流值只为 10µA，这表明该整流桥具有良好的反向特性，极大程度上减少了能量浪费和发热，提高了系统的可靠性。
5. 工作温度范围: GSIB1580-E3/45 的工作温度范围为 -55°C 至 150°C（结温TJ），适合于各种环境和苛刻的工作条件。

三、应用领域

这种整流桥特别适合应用于以下领域：

• 电源供应: 在各类开关电源和线性电源中发挥关键作用，能够稳定转换和整流输入电压，以满足不同负载的需求。
• 电动机驱动: 在逆变器和电动机驱动电路中，应用该整流桥可以有效整流并平滑输出电压，从而保证电动机的稳定运行。
• 不间断电源（UPS）: 在UPS系统中，该整流桥提供可靠的电源整流能力，无论在市电恢复或发电机切换时都能保持电力供应。
• 工业设备: 在高功率机械和设备中（如焊接机和激光切割机），GSIB1580-E3/45 提供更高的效率和更低的热损耗，提高整体运行效率。

四、封装与安装

GSIB1580-E3/45 采用通孔封装（GSIB-5S），该设计便于在高密度电路板上实现有效的热管理和电气连接。同时，其紧凑的封装设计适合在有限的空间内实现高电流传输，有利于降低电路的整体尺寸。

五、总结

GSIB1580-E3/45 是一款高效且可靠的整流桥，具有出色的电气特性与广泛的应用前景。威世公司以其卓越的技术和高质量标准，确保客户可以在其产品设计中依赖该整流桥的性能。无论是在工业应用，还是商业和实验室环境中，该产品均能提供所需的电气性能，为各种应用提供强劲支持。
