MF-FSMF050X-2

MF-FSMF050X-2 产品概述

在现代电子设备中，对积极高效的保护元件的需求日益增长，特别是在高电流和高温环境下。MF-FSMF050X-2 是一款由 BOURNS 公司提供的优质正温度系数热敏电阻（PTC），旨在为各种电子应用提供动态过流保护。这种元件以其卓越的性能参数和紧凑的设计特点，成为了市场上备受青睐的选择。

产品参数

MF-FSMF050X-2 是一款聚合物材料制成的 PTC，具备以下关键参数：

• **电压范围：**最大工作电压为 6V，适用于低电压电路。
• **最大电流：**本产品具备高达 40A 的电流承载能力，适合重载和高功率应用。
• **保持电流 (Ih)：**在 500mA 的最大保持电流下，MF-FSMF050X-2 驾驭着电流的稳定性，保证设备的安全运行。
• **跳断电流 (It)：**当电流超过 1A 时，PTC 会立即跳断，以防止电路出现过载。
• **跳断时间：**具备优越的跳断响应时间，快速地在 100 毫秒内切断超出安全限值的电流，保护电路及其组件。
• **电阻特性：**起初电阻 (Ri) 最小值为 100 mOhms，而跳断后的电阻 (R1) 最大值将达到 800 mOhms，这突出了其在正常操作时的低阻抗特性和跳断后的稳定性。
• **工作温度范围：**MF-FSMF050X-2 在 -40°C 到 85°C 的温度范围内均能稳定工作，适应多种环境条件。

设计和封装

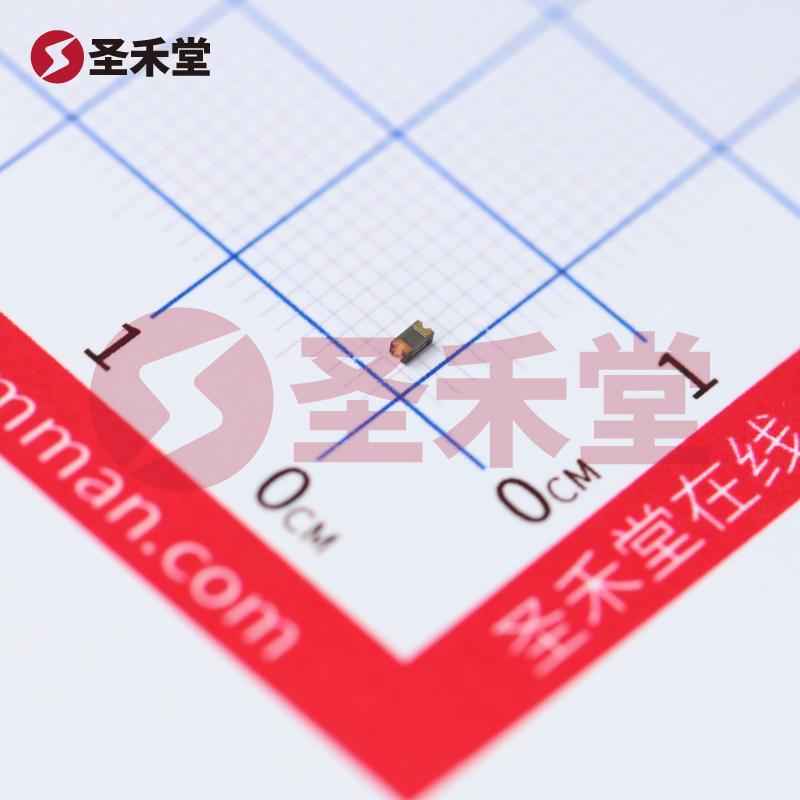

MF-FSMF050X-2 采用表面贴装型设计（SMD），其小巧的0603封装（1608公制）使其适合于空间有限的应用。元件尺寸为 0.065" 长 x 0.033" 宽（1.65mm x 0.85mm），厚度最大为 0.039"（1.00mm），方便嵌入现代电路板设计中。其凹陷的外壳设计进一步增强了其在焊接过程中的贴合性，确保长久的机械和电气连接。

应用领域

MF-FSMF050X-2 在多个行业和应用场景中都展现出极大的实用性。其主要应用领域包括但不限于：

• **消费电子：**如智能手机、平板电脑和其他小型便携设备，为内部电路提供保护免受过载影响。
• **游戏设备：**在游戏主机及相关配件中，保障快速响应和高性能工作负载情况下的安全性。
• **家用电器：**如微波炉、洗衣机等产品中的电机控制电路，以确保安全和稳定工作。
• **电动车和电池管理系统：**在电动汽车的电池包和管理电路中，为电池提供过流保护，延长使用寿命并提高安全性。
• **工业设备：**适用于各种电机驱动和控制应用，确保设备的正常运行及安全性。

总结

综合其优秀的技术参数、紧凑的封装设计及广泛的应用潜力，MF-FSMF050X-2 PTC 为各类电子设备提供了理想的过流保护解决方案。其通过快速响应机制和稳定的工作性能，不仅能有效延长设备的使用寿命，还能保障用户的安全，显著提升终端产品的可靠性。在选择适合的保护元件时，MF-FSMF050X-2 是一个值得信赖的优质选择，由于其全面的性能，必将帮助设计师和工程师在他们的项目中取得成功。
