MMBF4117

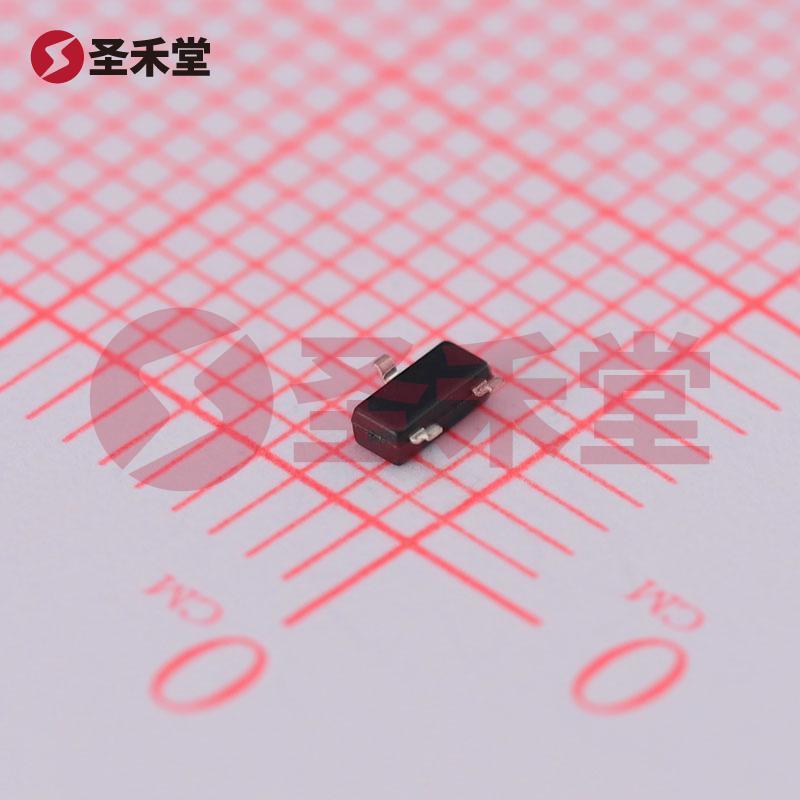

MMBF4117 产品概述

概述

MMBF4117是一种高性能的N沟道结型场效应管（JFET），专为低功耗和高效率的电子电路设计而开发。该器件采用表面贴装型封装（SOT-23-3），频广泛应用于RF和混合信号电路，尤其在抗干扰和低噪声操作中表现卓越。MMBF4117的工作温度范围广泛，从-55°C到150°C，适用于各种环境要求，确保其在极端条件下的可靠性与稳定性。

主要特性

1. FET 类型: N通道
2. 击穿电压 (V(BR)GSS): 该耗尽型场效应管的击穿电压高达40V，确保其在高压电路中的稳定运行。
3. 漏极电流 (Idss): 在Vgs=0时，漏极电流最大值为30µA@10V。这一特性使得MMBF4117适用于低功耗应用，降低了电源负担。
4. 截止电压 (VGS off): 在工作时，对于1nA的电流，截止电压为600mV，为用户提供了良好的开关性能和低导通电阻。
5. 输入电容 (Ciss): 输入电容(Ciss)最大值为3pF@10V，这一特性使得该器件在高频信号传输时可维持极低的输入阻抗，优化了信号的完整性。
6. 功率最大值: MMBF4117的最大功耗为225mW，适合高密度设计中的热管理。
7. 工作温度范围: -55°C到150°C，使其在各种苛刻环境下依然能够保证性能。
8. 封装类型: SOT-23-3，具有小型和轻巧的特性，便于在现代电子设备中的使用。

应用领域

MMBF4117广泛应用于：

• 射频电路: 由于其良好的频率响应和低噪声特性，适用于RF放大器和变频器。
• 混合信号电路: 其低功耗特性使其在模数转换器（ADC）和数模转换器（DAC）中的应用十分理想。
• 开关电源: 由于其良好的导通能力，可以作为开关器件使用，从而提高电源转化效率。
• 低噪声放大器: 在需要高增益且低噪声的场合，MMBF4117能够提供出色的性能。

设计考虑

在设计过程中，工程师需要考虑可控性和热管理。由于MMBF4117可以在高达150°C的温度下工作，确保充足的散热对于维护长期可靠性至关重要。此外，虽然该器件的输入电容非常低，但在极高频率下工作时，设计师需要确保信号完整性，以防止信号失真和反射。

博士在总结

作为由安森美（ON Semiconductor）制造的高性能场效应管，MMBF4117在确保高效率、低功耗和超可靠性的同时，提供了广泛的应用灵活性。凭借其对环境的高适应性和卓越的电气性能，该器件无疑是遇到设计挑战的工程师的理想选择。无论是在现代通讯系统、移动设备还是高性能电子测试设备中，MMBF4117都显示出了其取之不尽的应用潜力和广阔的市场前景。
