安装类型 | 表面贴装型 | 不同 Id、Vgs 时导通电阻(最大值) | 2.2 欧姆 @ 200mA,4.5V |
技术 | MOSFET(金属氧化物) | 驱动电压(最大 Rds On,最小 Rds On) | 4.5V |
25°C 时电流 - 连续漏极 (Id) | 200mA(Ta) | FET 类型 | N 通道 |
不同 Vds 时输入电容 (Ciss)(最大值) | 26pF @ 10V | Vgs(最大值) | ±8V |
工作温度 | -55°C ~ 150°C(TJ) | 漏源电压(Vdss) | 50V |
功率耗散(最大值) | 350mW(Tc) | 不同 Id 时 Vgs(th)(最大值) | 800mV @ 1mA |

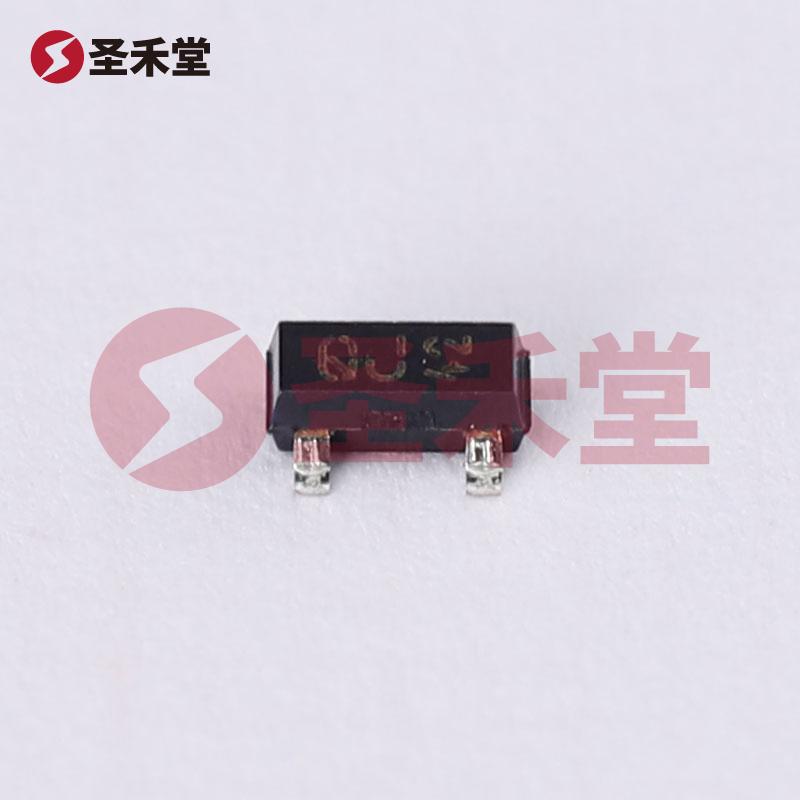

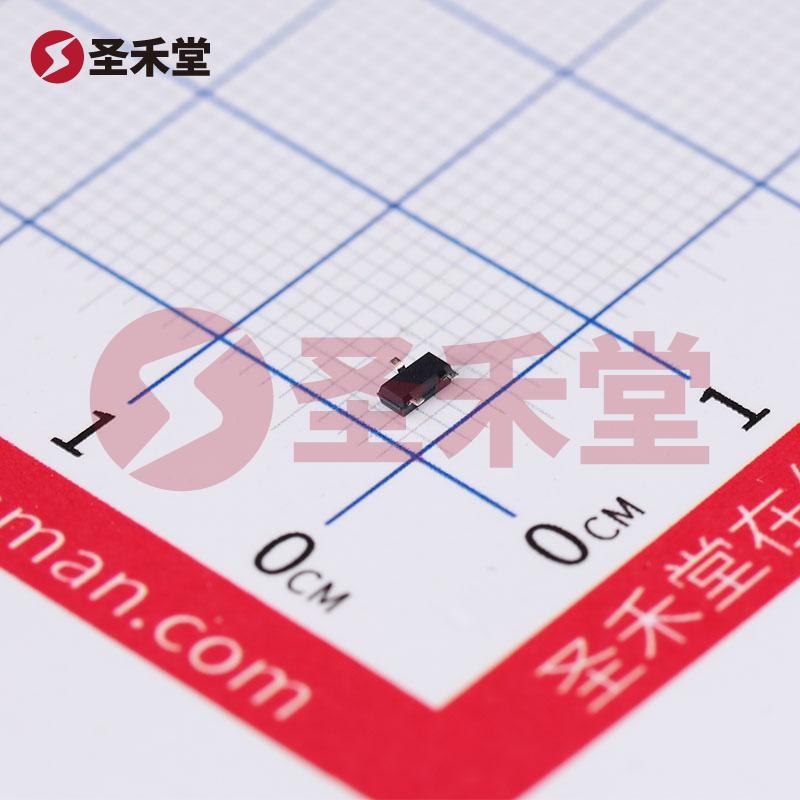

RYC002N05T316 是一款由 ROHM(罗姆)公司制造的 N 沟道场效应晶体管(MOSFET)。其采用 SOT-23 封装,具有紧凑的尺寸和可靠的性能,广泛应用于需要高效开关控制的电子设备中。这种 MOSFET 的灵活性和强大特性使其在现代电子产品中的应用越来越广泛,尤其是便携式设备、开关电源、LED 驱动、音频放大器等场合。
导通电阻 (RDS(on)): RYC002N05T316 在 4.5V 的栅极源极电压下,最大导通电阻为 2.2 欧姆,在 200mA 的漏极电流条件下。这意味着在工作过程中,电流损耗较低,提高了设备的能效,适合要求严格的低功耗设计。
漏源电压 (VDS): 该产品具有 50V 的耐压能力,允许在更高电压应用中使用,进一步增强了其适用性。
驱动电压 (VGS): RYC002N05T316 的驱动电压范围为 4.5V,能够满足多种电路设计需求。此外,该产品的 Vgs(max) 为 ±8V,确保在一定的栅级电压波动条件下仍能稳定工作。
工作温度: 该 MOSFET 具有宽广的工作温度范围,最高可达 150°C,最低可达 -55°C。这使得 RYC002N05T316 能够在严苛环境下依然保持稳定运行,适合汽车电子、工业控制等高温或者低温应用场合。
功率耗散: 此组件可以承受最大 350mW 的功率损耗,这一特性使其在设计时能够合理评估 thermal management 方面的需求,确保其在相关电路中不会过热。
输入电容 (Ciss): 在 10V 的漏源电压下,最大输入电容为 26pF。这一指标确定了驱动电路的性能,使其在高频操作下依然能够保持较低的开关损耗。
阈值电压 (Vgs(th)): 在 1mA 的漏电流下,该 MOSFET 的阈值电压最大为 800mV。此特性确保在低电压工作条件下也能顺利导通,提高了整体电路的灵活性。
由于 RYC002N05T316 的优越规格,使其在多个领域都有广泛的应用前景:
RYC002N05T316 是一款极具竞争力的 N 沟道 MOSFET,以其低导通电阻、高耐压、宽工作温度范围及良好的输入特性,在当前需求日益多样化的电子应用中,展现出强大的可塑性和适应性。无论是专业电子设计师还是普通爱好者,都能在其丰富的性能特征中找到适合自己项目的理想解决方案。作为 ROHM 公司的产品,RYC002N05T316 还具有较高的可靠性和稳定性,是高品质电子元器件的可信选择。
