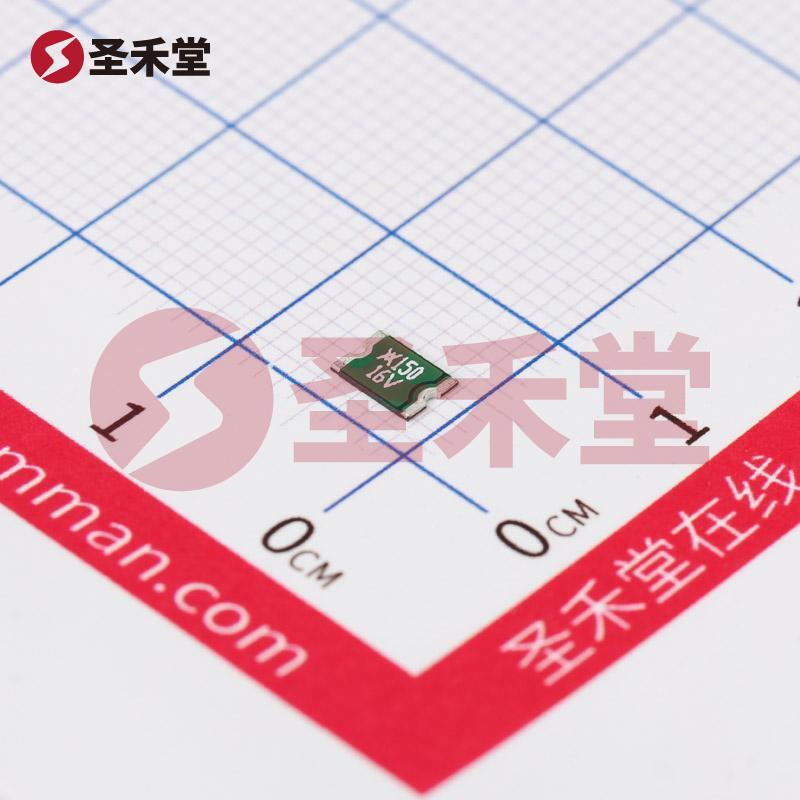

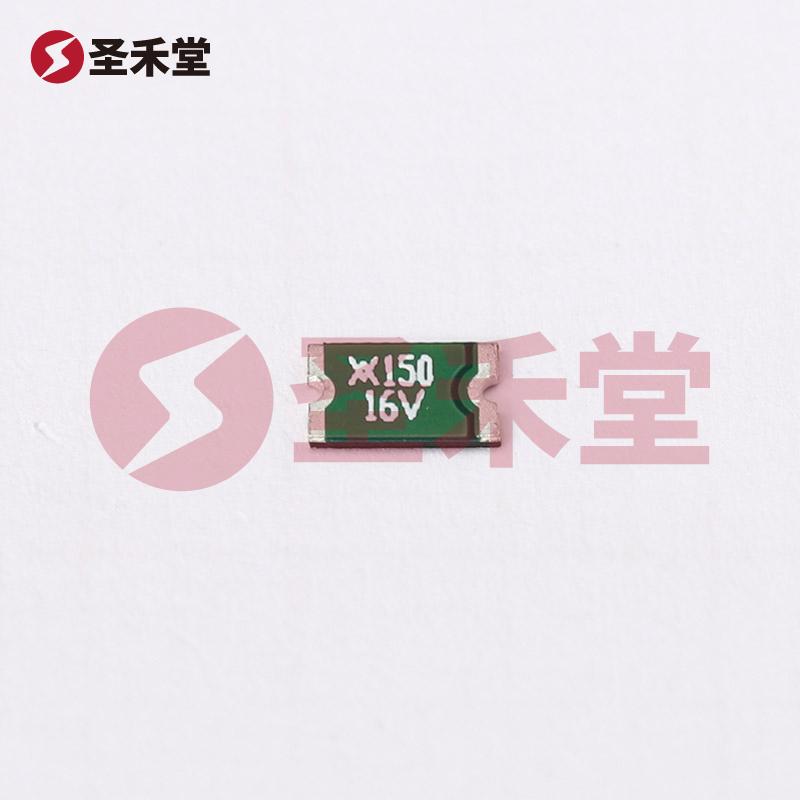

MINISMDC150F/16-2
MINISMDC150F/16-2参数
| 工作温度 | -40°C ~ 85°C | 材料类型 | 聚合物 |
| 最大电压 | 16V | 跳断电阻值(Max) | 110mΩ |
| 初始电阻值(Min) | 40mΩ | 保持电流 | 1.5A |
| 最大电流 | 100A | 跳闸电流 | 2.8A |
| 最大动作时间 | 500ms | 类型 | 聚合物 |
| 电压 - 最大值 | 16V | 电流 - 最大值 | 100A |
| 电流 - 保持 (Ih)（最大值） | 1.5A | 电流 - 跳断 (It) | 2.8A |
| 跳断时间 | 500ms | 电阻 - 初始 (Ri)（最小值） | 40 mOhms |
| 电阻 - 跳断后 (R1)（最大值） | 110 mOhms | 安装类型 | 表面贴装型 |
| 封装/外壳 | 1812（4532 公制），凹陷 | 大小 / 尺寸 | 0.181" 长 x 0.128" 宽（4.60mm x 3.24mm） |
| 厚度（最大值） | 0.019"（0.48mm） |
MINISMDC150F/16-2手册
MINISMDC150F/16-2概述
MINISMDC150F/16-2 产品概述
产品名称： MINISMDC150F/16-2
品牌： Littelfuse（美国力特）
类型： 聚合物PTC自恢复保险丝
封装： 1812（4532公制）
应用： 电子设备过载保护
介绍
在现代电子设备中，过载保护是确保设备安全和稳定运行的重要措施。MINISMDC150F/16-2是一款由美国力特（Littelfuse）公司制造的聚合物PTC（Positive Temperature Coefficient）自恢复保险丝，旨在为各种电子应用提供有效的电流保护。由于其高效可靠的性能，这款产品广泛应用于消费电子、工业设备、汽车电子等多个领域。
基本参数
电压等级：该产品的最大工作电压为16V，适合多种低压电子设备的应用。
电流规格：
- 保持电流（Ih）：1.5A，意味着在此电流下保险丝能够正常工作，不会跳断。
- 跳断电流（It）：设定为2.8A，超过此电流时，保险丝会迅速断开以保护电路。
- 最大电流：100A，支持大电流瞬间通过，适合波动性负载的情况。
电阻特性：
- 初始电阻值（Ri）：最低为40mΩ，确保在正常工作状态下损耗最小。
- 跳断电阻值（R1）：最大为110mΩ，表示在跳断状态后，保险丝仍会保持在一定的电阻水平，但不会造成较大的电流回流。
动作时间：最大动作时间为500ms，确保在发生过流时能够迅速响应，有效保护后续电路不受损坏。
工作温度范围：-40°C到85°C，具有良好的耐环境能力，可在极端温度条件下稳定运行。
封装与尺寸：采用表面贴装型封装，尺寸为0.181"长 x 0.128"宽（4.60mm x 3.24mm），厚度最大为0.019"（0.48mm）。这种小巧的封装方式适合于高密度的PCB设计，有助于节省空间。
应用领域
MINISMDC150F/16-2适用于多种场景，尤其在以下领域表现突出：
消费电子：如智能手机、平板电脑、音响等个人电子产品中，由于其紧凑的体积，适合用于各种电源线及电池保护。
工业设备：在复杂的工业环境中，可用于保护控制电路，确保电子设备在高负载和极端条件下的安全运行。
汽车电子：广泛适用于汽车音响、导航系统及其他车载电子设备，提供必要的短路保护。
家用电器：在微波炉、洗衣机、冰箱等家电中，保护主电路和各类接口，避免因过载而造成设备损坏。
优势
自恢复特性：与传统保险丝不同，该产品在过载情况解除后，能够自动恢复至正常状态，无需更换，体现了其经济性与环保性。
快速响应：结合PTC技术，该保险丝对过载现象能够迅速作出反应，有效降低了设备损坏的风险。
高可靠性：力特品牌在行业内久负盛名，产品经过严格的质量控制和测试，保证其在各种应用中的稳定性和可靠性。
结论
总的来说，MINISMDC150F/16-2是一款性能优越、应用广泛的聚合物PTC自恢复保险丝。其具备高可靠性、快速反应和自恢复能力，能够为各种电子设备提供有效的过载保护。如果您正在寻找一种高效、稳定且紧凑的过流保护解决方案，MINISMDC150F/16-2无疑是一个非常理想的选择。
