STGP19NC60KD

STGP19NC60KD 产品概述

产品简介

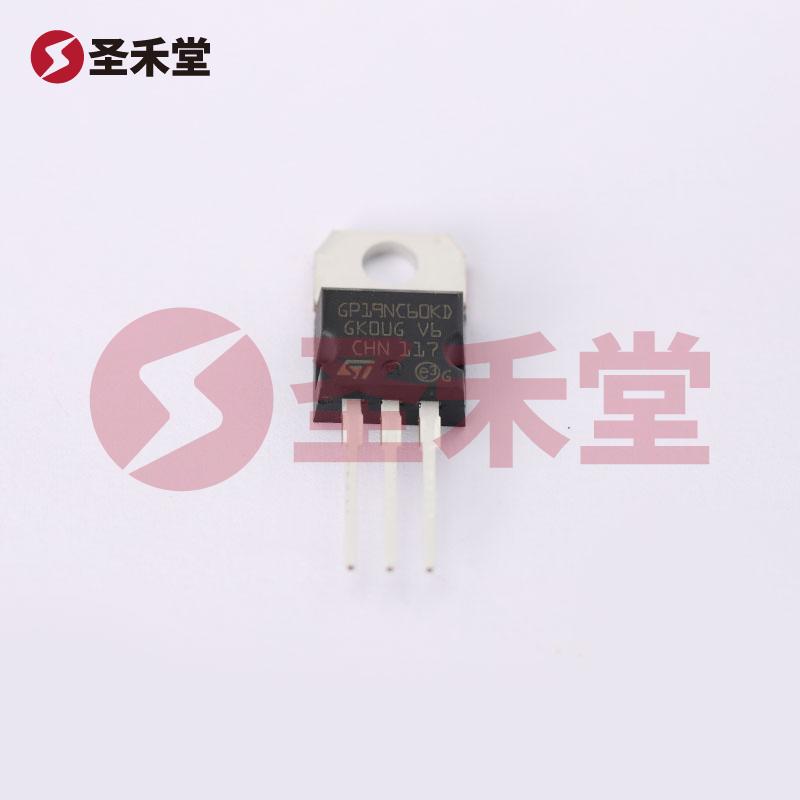

STGP19NC60KD 是由意法半导体（STMicroelectronics）制造的一款高性能绝缘栅双极型晶体管（IGBT），具有优异的电气性能和广泛的应用范围。该器件采用 TO-220 封装，适用于高电压、高电流的功率电子应用，能够提供高效率的开关能力和可靠的热性能。

主要特性

1. 电气参数:

   • 最大集电极电流 (Ic)：35A
   • 脉冲电流 (Icm)：75A
   • 最大集射极击穿电压 (Vce)：600V
   • 开关能量：在开启时为 165µJ，关闭时为 255µJ
   • 低导通电压 (Vce(on))：最大值为 2.75V（在15V栅极电压及12A集电极电流条件下）

2. 开关性能:

   • 开关延迟时间 (Td)：在25°C条件下，开关和关断时间分别为 30ns 和 105ns
   • 反向恢复时间 (trr)：31ns，适用于快速开关应用

3. 温度特性:

   • 工作温度范围：-55°C 至 150°C，确保在苛刻环境条件下的稳定性和耐用性

4. 栅极相关特性:

   • 栅极电荷：55nC，降低驱动电路的功耗和复杂度
   • 输入类型：标准型输入，易于与常规控制电路配合使用

应用领域

STGP19NC60KD IGBT 广泛应用于多种高功率和高速开关应用中，包括：

• 电力电子转换器：如逆变器和整流器，适用于可再生能源系统（如太阳能和风能）
• 电动驱动系统：广泛应用于电动车辆和工业电机控制
• 高频开关电源：用于高效率的电源管理解决方案
• 家用电器：如空调和电热设备的控制

产品优势

作为一种高效率的功率元件，STGP19NC60KD 拥有多个优点：

• 高集成性：TO-220 封装易于安装和散热，有助于简化系统设计，便于维护和替换。
• 高效率转换：其低导通电压和快速开关特性使功率损耗降至最低，提高系统整体效率。
• 可靠性强：宽广的工作温度范围和优秀的热性能使其在各种环境条件下均能可靠工作。

结论

STGP19NC60KD 是一款值得信赖的 IGBT 解决方案，适合各种工业和消费电子应用。凭借其优异的电气性能，可靠性和适应性，该产品能够满足现代功率电子领域日益增长的需求。意法半导体通过持续创新和严格的质量控制，确保了该元件的卓越性能，是科研机构、工程师以及设备制造商的理想选择。
