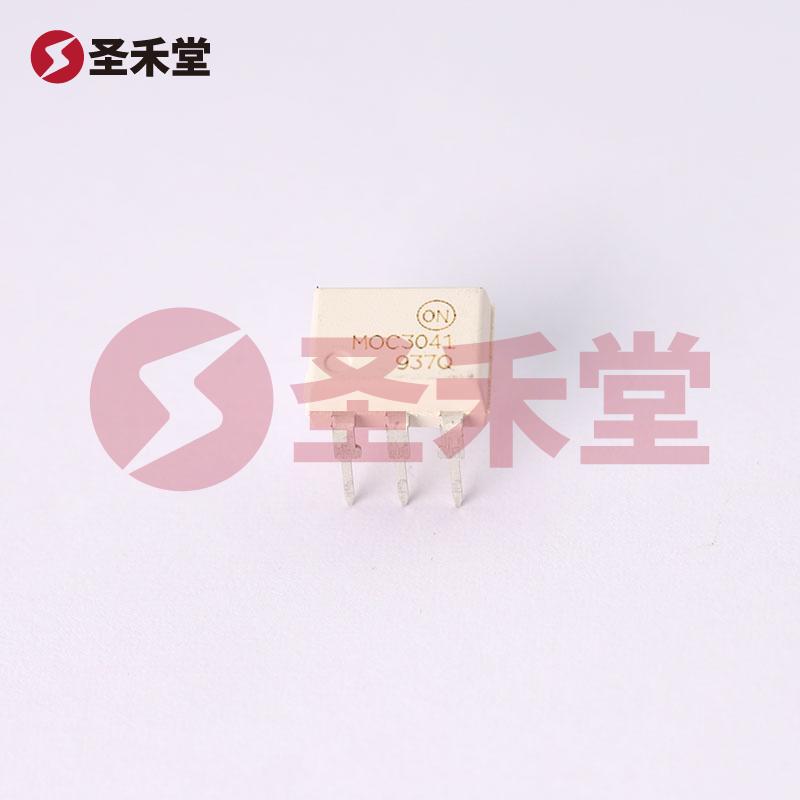

MOC3041M

MOC3041M 产品概述

MOC3041M 是一种高性能的可控硅输出光耦合器，属于安森美（ON Semiconductor）旗下的产品系列。其设计旨在为各种高电压和高电流的应用提供隔离与控制解决方案。该光耦合器在电气隔离、信号传输和开关控制领域表现出色，特别适合用于需要高效过零控制的场景。

基本参数

MOC3041M 具有以下关键参数：

• 正向电压 (Vf)：典型值为 1.25V，确保在较低的电流条件下实现稳定的导通。
• 工作温度范围：-40°C 至 85°C，这使得该元器件能够在各种环境条件下稳定工作。
• 输出类型：采用 Triac 输出结构，能够支持双向相位控制，适合 AC 负载的控制需求。
• 通道数：单通道设计，简化了电路设计与布局。
• 过零电路：具备过零检测功能，能够在零电压点切换状态，减少对电源系统的干扰和电磁噪声。

电气特性

• 最大直流正向电流 (If)：60mA，表明 MOC3041M 可承受相对较大的负载电流，实现高功率控制。
• 静态 dV/dt (最小值)：1kV/µs，表明该设备能够在高速变化的电压环境中保持良好的绝缘特性。
• 断态电压：可承受高达 400V 的电压，允许在高电压应用中安全操作。
• 保持电流 (Ih)：标准为 400µA，保证了在光耦合器关闭时能够有效保持器件的电流，防止误触发。
• LED 触发电流 (Ift)：最大值为 15mA，适应多样的驱动需求，能够与多种控制电路兼容。

隔离特性

MOC3041M 的电压隔离能力达到了 4170Vrms，确保了输出与输入之间的有效绝缘，增加了系统的安全性。这一隔离特性在高电压应用中尤为重要，保护控制电路不受高电压干扰。

封装与安装

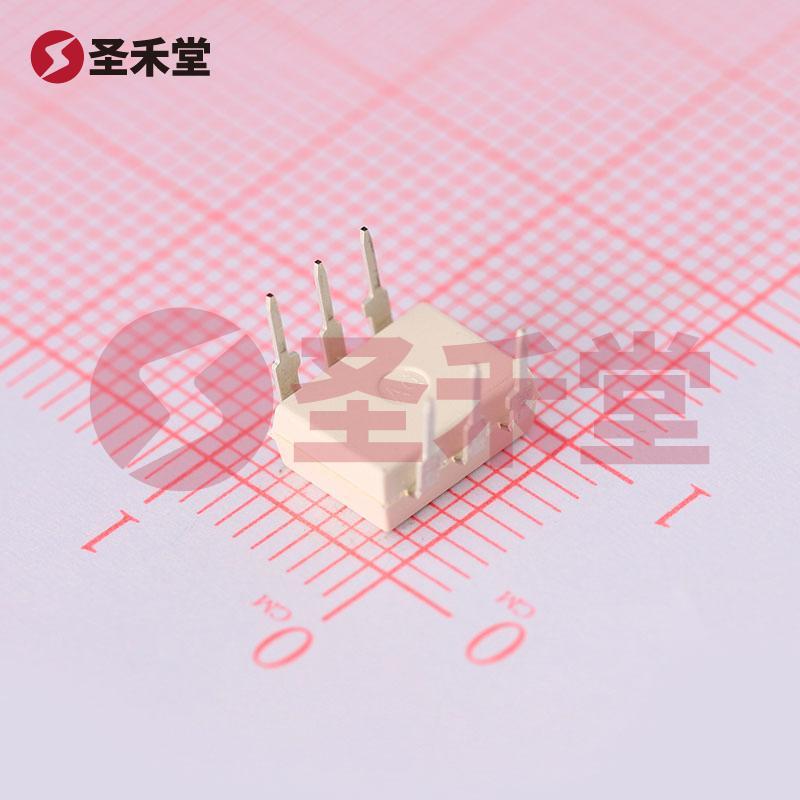

该产品采用了 6-DIP 封装，通孔安装方式，便于在各种电子板上组装使用。DIP 封装在电子元器件中普遍应用，方便电路设计师在原型中快速测试。

应用领域

MOC3041M 的广泛应用领域包括：

• 家用电器：可用于控制 HVAC 系统、灯光和其他主要家用设备，提升电器的智能化控制。
• 工业自动化：适用于工厂自动化系统中传感器和控制器之间的信号隔离。
• 电力控制器：在电动机控制、电源调节器和其他电源开关应用中，通过提供可靠的隔离和控制，实现对高功率设备的安全管理。
• 交流负载切换：由于其设计中包含了过零切换特性，特别适合用于需要调光和调速的应用场景。

认证与标准

MOC3041M 经过 UL 认证，符合相关安全标准，确保其在各种工业和民用领域中的适用性及可靠性。

结论

MOC3041M 是一个多功能、可靠且安全的光耦合器，适用于许多应用场景，特别是在需要高电压和高电流控制的环境中。它的高隔离电压、宽工作温度范围及出色的电气特性，使其成为理想的选择，为设计师和工程师提供了理想的解决方案。无论是在家庭自动化、工业控制还是其他高电压应用中，MOC3041M 都能发挥重要作用。
