NE556DR

NE556DR 产品概述

产品简介

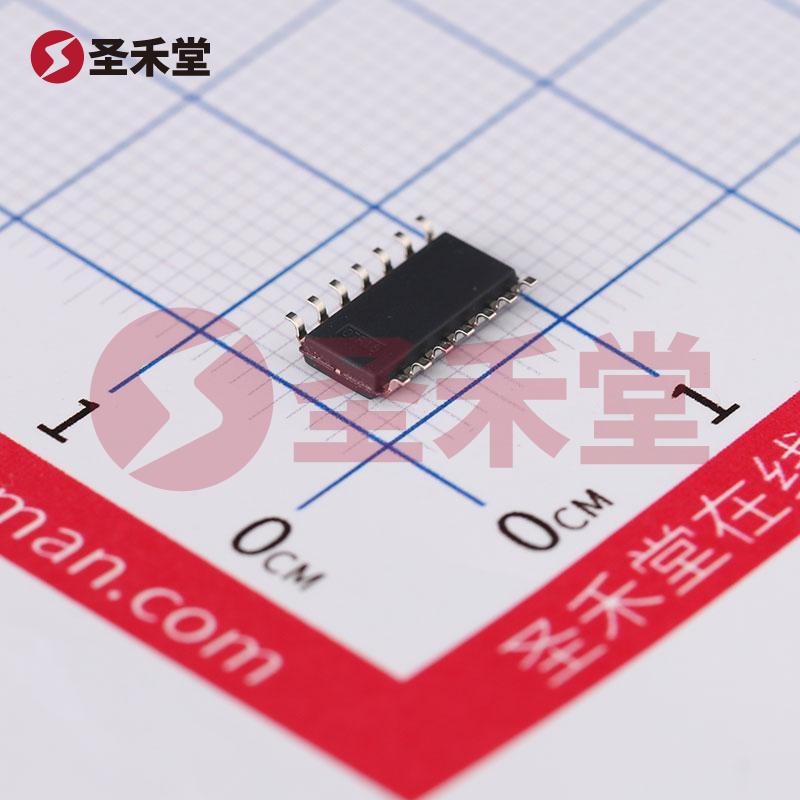

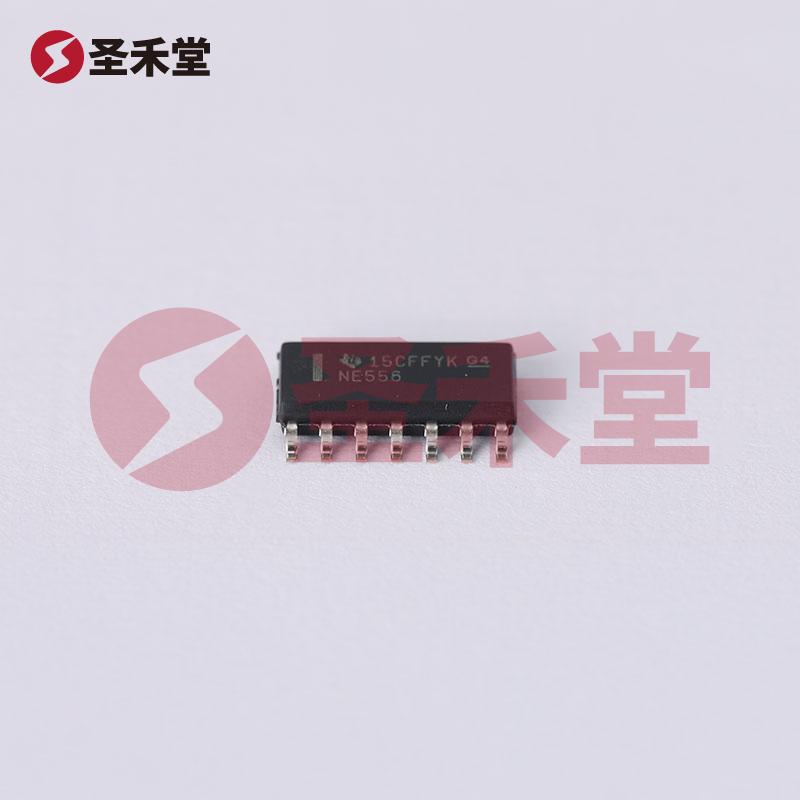

NE556DR 是德州仪器 (Texas Instruments, TI) 推出的双路 555 型计时器/振荡器集成电路 (IC)，封装类型为 14-SOIC。此产品广泛应用于各种定时、延时、频率生成和脉冲调制等电子电路中，因其卓越的性能和灵活的配置而备受设计工程师的青睐。

基础参数

NE556DR 具备以下主要规格：

• 安装类型：表面贴装型，便于实现高密度电路设计。
• 电流 - 供电：20mA，适合多种低功耗应用。
• 电压 - 供电：4.5V ~ 16V，宽广的供电电压范围使其能够与多种电源兼容。
• 工作温度范围：0°C ~ 70°C，适合商业用途的环境，能够在常见的工业和家用环境中稳定运行。
• 频率：100kHz，能够生成高频信号，适用于需要快速响应的电路。
• 类型：双路 555 型计时器/振荡器，意味着用户可以独立地配置两个通道来实现不同的功能。

功能特点

NE556DR 作为双路计时器/振荡器，提供高度的灵活性。在许多应用中，两个通道可以分别设置成单稳态或多稳态工作模式。例如，在单稳态模式中，输入触发脉冲将使输出在一段时间内激活，适用于时间延迟应用；而在多稳态模式下，输出会随着输入频率产生连续的高低电平变换。

此外，该 IC 采用了高精度的电阻和电容组件，确保了输出信号的稳定性和准确性。其内置的滞后特性使得在处理噪声信号时更加可靠，避免误触发和信号干扰，从而增强了整体电路的稳定性。

应用场景

NE556DR 在工业和消费电子领域有着广泛的应用。以下是一些典型的应用场景：

1. 定时器电路：可以用于各种定时器应用中，例如倒计时器、周期性信号发生器等。

2. 频率生成：设计师能够利用该 IC 来生成所需的特定频率，这在音频信号、调频广播和脉冲宽度调制伺服控制系统中尤为重要。

3. 光控设备：如光线感应开关和自动照明系统，利用 NE556DR 的特点可以在黑暗条件下自动开启或关闭灯光。

4. 脉冲调制：在无线电传输、调制解调器和数据传输系统中，NE556DR 可用于创建调制信号以增强传输效果。

5. 音频应用：如简单的声音合成器或者其他需要音频信号生成的场合。

结论

NE556DR 是一款功能强大、灵活可靠的双路 555 型计时器/振荡器集成电路，具有广泛的应用潜力。其宽广的供电范围、出色的工作温度特性和高频率能力使其成为设计工程师在进行电子电路设计时的重要选择。无论是在定时器、电源管理还是信号处理等各种电子项目中，NE556DR 都能够提供卓越的性能表现，是实现高效电路设计的理想元器件。
