BTA12-800SWRG

BTA12-800SWRG 产品概述

一、产品简介

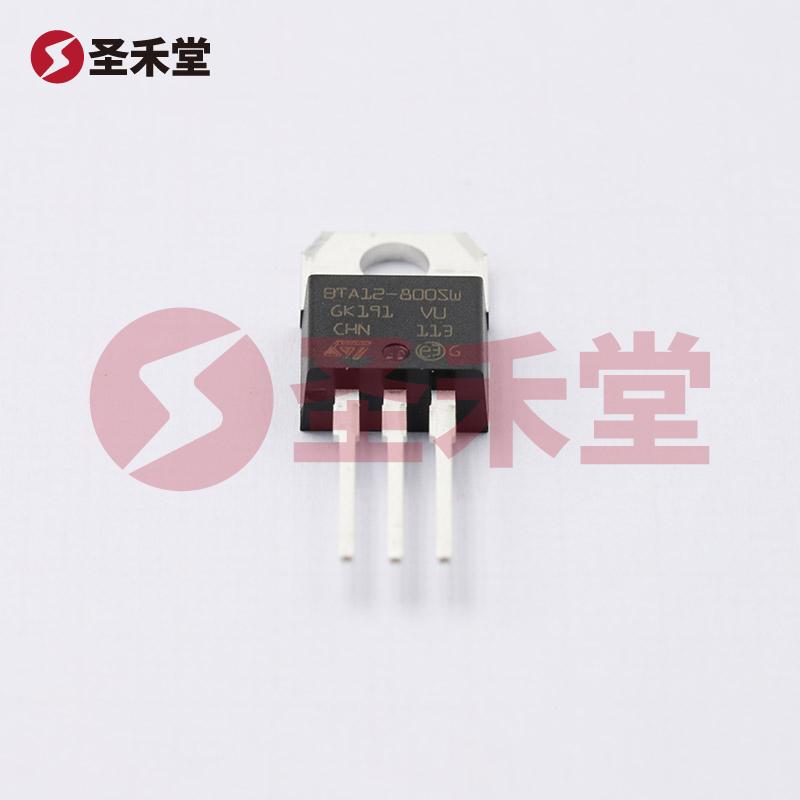

BTA12-800SWRG是由意法半导体（STMicroelectronics）生产的一款双向可控硅（Triac），专为高效能和高稳定性的电气控制应用设计。它采用了逻辑灵敏栅极（Logic Sensitive Gate）技术，使其在低触发电流和低电压的条件下仍能高效可靠地工作。这款TRIAC具有800V的抗压能力和12A的通态电流，广泛应用于电机控制、照明调光、热量控制等场合。

二、主要参数

1. 工作电压：该器件的断态电压高达800V，适合于对高电压环境的要求，能够承受较高的电压脉冲而不损坏，保证系统的安全运行。
2. 通态电流：最大通态电流为12A，使其适用于多种中小型电压负载的控制。
3. 非重复浪涌电流：BTA12-800SWRG的非重复浪涌电流（Itsm）达120A（50Hz）和126A（60Hz），能够在短时间内提供超强的输出能力，以应对瞬态负载的需求。
4. 栅极触发电流：最大栅极触发电流（Igt）为10mA，电压（Vgt）为1.3V，这使得该产品在触发时对电路的要求显得十分友好，降低了功耗。
5. 保持电流：保持电流（Ih）最大值为15mA，确保该器件在维持导通状态时能有效控制电流流动，避免不必要的能量损耗。

三、安装和封装特性

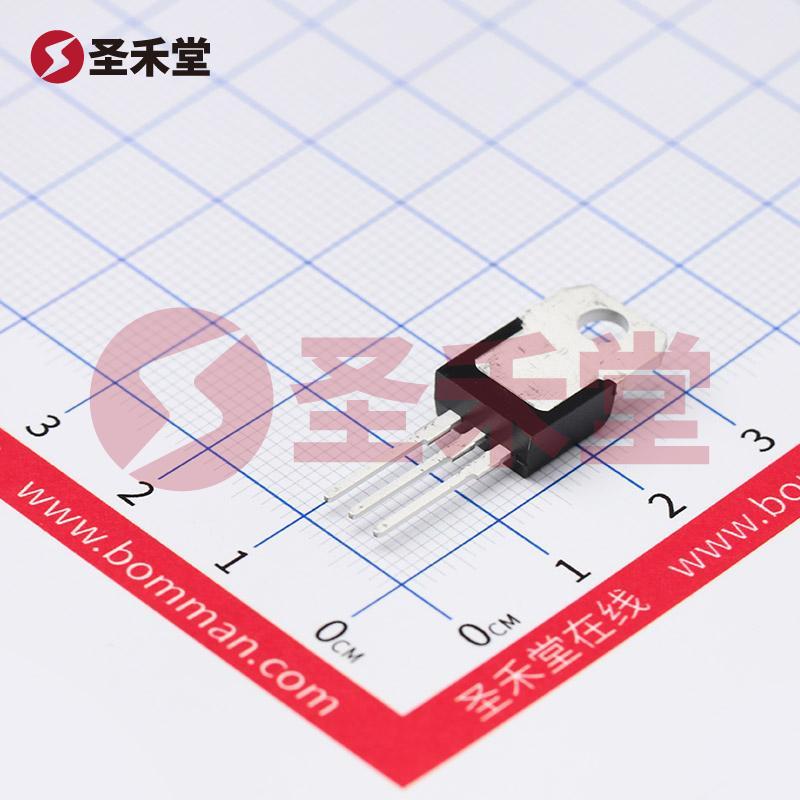

BTA12-800SWRG采用TO-220AB的绝缘封装，具有良好的热管理特性，便于散热，同时也为用户提供了简单的通孔安装方式。其设计使其在安装过程中更容易实现散热，提高了元件的长期稳定性。

四、工作温度范围

该TRIAC适用的工作温度范围为-40°C至125°C，这使其能够在极端环境中稳定运行，满足各种应用场合的需求，如工业设备、家庭电器及专业照明设备。

五、应用场景

BTA12-800SWRG的设计理念使得它在诸多领域都有广泛的应用，主要包括：

• 照明控制：可用于调光设备，提供优质的灯光效果，提升用户体验。
• 电机控制：适用于各种电机的启停控制，能有效提升电机的工作效率。
• 温控应用：广泛应用于加热设备，如电热水器和电暖器等，精确地控制加热过程。
• 智能家居：随着智能家居技术的发展，BTA12-800SWRG在智能开关和定时器等设备中也得到了广泛应用。

六、总结

BTA12-800SWRG是意法半导体推出的一款高性能双向可控硅，凭借其优秀的电气参数和广泛的应用场景，已被多个行业广泛认可。其在高压和高电流的环境下稳定的工作能力，同时结合低触发电流和高效率，使其成为智能控制系统中不可或缺的关键元件。随着市场对电气设备智能化和高效能的不断追求，BTA12-800SWRG将持续发挥其重要作用，为各种电气控制解决方案提供清晰可靠的支持。
