SN74HC00DR

产品概述：SN74HC00DR

一、产品基本信息

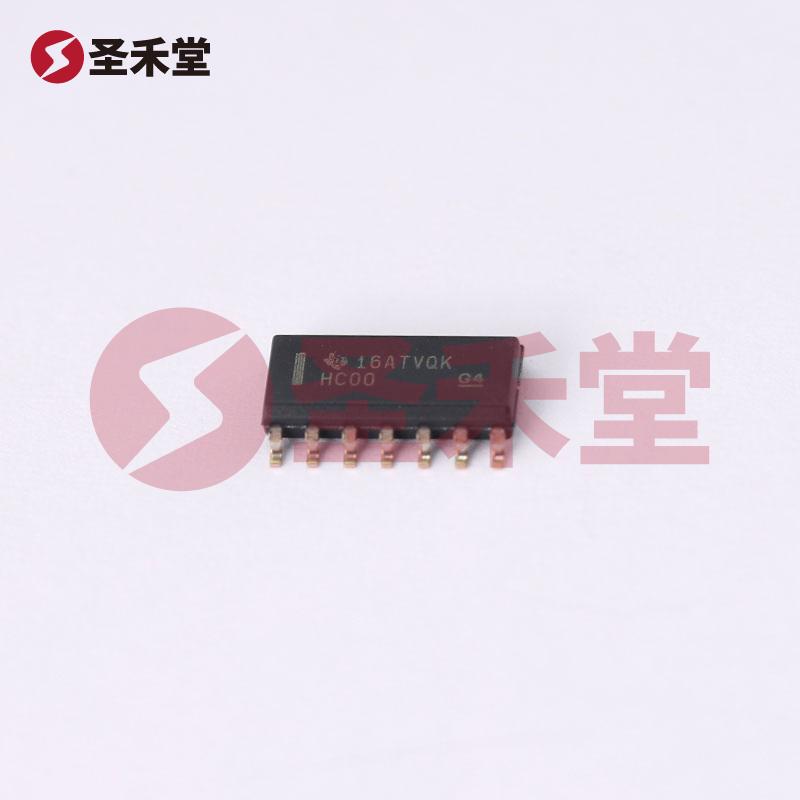

SN74HC00DR 是一款由德州仪器（TI）生产的高性能、低功耗四通道与非门（NAND gate）集成电路。该器件属于74HC系列，适合各种数字电路应用。SN74HC00DR 在功能和性能方面表现卓越，使其在现代电子设备中广受欢迎。

二、产品特点

1. 安装类型：

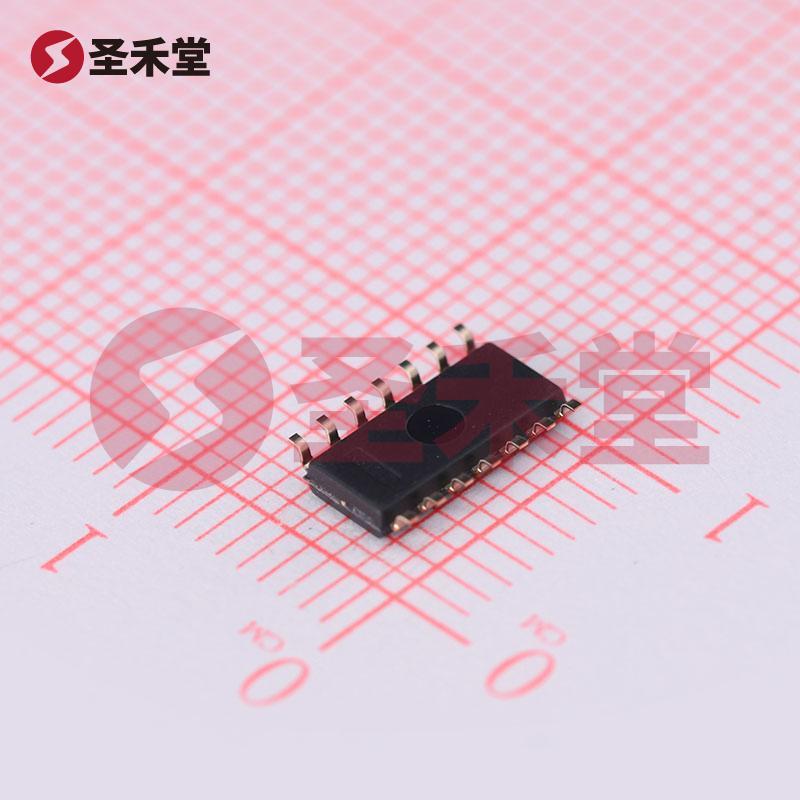

   • 本产品为表面贴装型（SMD），便于自动组装，适合高密度PCB设计。

2. 逻辑电平范围：

   • 逻辑高电平 (V_HIGH): 1.5V 至 4.2V
   • 逻辑低电平 (V_LOW): 0.5V 至 1.8V
   • 电压供电范围 (V_CC): 2V 至 6V
   • 该范围使得SN74HC00DR 在多种电压环境下均可可靠工作，适应性强。

3. 传播延迟：

   • 单个与非门的最大传播延迟为15ns，测试条件为6V供电、50pF负载。这一快速响应特性使其能够满足高速逻辑电路的需求。

4. 静态电流消耗：

   • 在最大静态电流为2µA的情况下，SN74HC00DR 力求极低功耗，适合于需要长时间供电而又要求低热输出的应用。

5. 逻辑电流输出：

   • 输入信号达到门限电平时，各输出引脚能够提供最大5.2mA（高和低电平输出均为5.2mA）的电流，确保其在驱动任何后续电路中具有足够的能力。

6. 工作温度范围：

   • 该器件支持-40°C 至 85°C 的工作温度范围，意味着SN74HC00DR 可以在较为严苛的环境中稳定运行，增加了其应用的广泛性。

7. 输入数和电路数：

   • SN74HC00DR 具有4个独立的与非门通道，能够接受2个输入信号，提供灵活的逻辑组合功能，适合组合运算和复杂逻辑设计需求。

三、应用场合

SN74HC00DR 适用于多种应用场景，包括但不限于：

• 数字电路设计：可以用作基本逻辑构建块，携带数字电路中高效的信息处理。
• 数据通信：在数字信号的变换、传输中，与非门可用于信号的反相和逻辑控制。
• 自动控制系统：在控制电路中，利用其低功耗特性可有效提升系统的整体效率与稳定性。
• 开关电源电路：与非门的逻辑功能适合用于开关操作，控制电源的开关状态。
• 便携式设备：低功耗特性很适合用于电池供电的便携式电子产品，延长电池使用时间。

四、总结

作为一款高性能、低功耗的四通道与非门，SN74HC00DR 为各种数字电路应用提供了可靠、快速并且灵活的解决方案。其广泛的工作电压范围、极低的静态电流和广泛的工作温度使其非常适合现代电子产品中的应用。无论是在数据通信、自动控制系统还是便携式设备中，SN74HC00DR 都能够为设计人员提供高效的逻辑控制能力。得益于其业界领先的技术和德州仪器的品牌保障，SN74HC00DR 是您电子设计项目中的理想选择。
