功能类型 | 降压型 | 商品分类 | DC-DC电源芯片 |
工作温度 | -40℃~+85℃ | 开关管(内置/外置) | 内置 |
开关频率 | 385kHz | 拓扑结构 | 降压式 |
输入电压 | 4.5V~28.5V | 输出电流 | 3A |
输出通道数 | 1 |

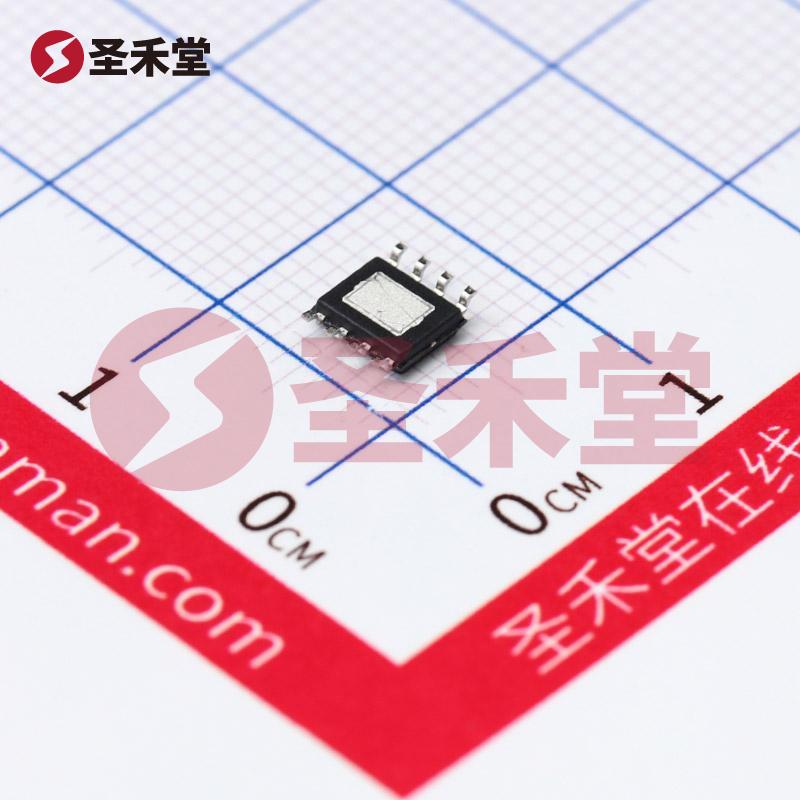

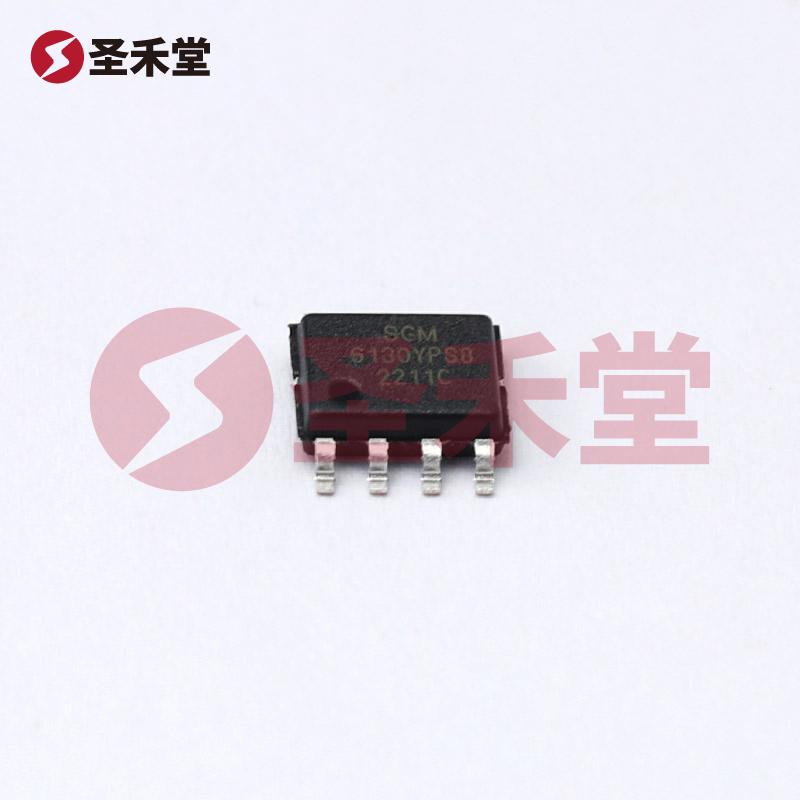

SGM6130YPS8G/TR 是一款由圣邦微(SGMICRO)推出的高性能降压型 DC-DC 电源芯片,广泛应用于各类电子设备中。该芯片采用 SOIC-8 封装,提供可靠稳定的电源管理解决方案。以下是对 SGM6130YPS8G/TR 的详细产品概述,包括其特性、应用场景、工作原理及设计注意事项。
降压转换:SGM6130YPS8G/TR 是一款高效的降压电源转换器,能够将较高的输入电压转换为所需的较低输出电压,适用于各种要求稳压的应用场景。
内置功率 MOSFET:该芯片内置了功率 MOSFET,简化了外部电路的设计,使整个电源管理解决方案更加紧凑、高效。
高效率:SGM6130YPS8G/TR 的高转换效率在提升系统性能的同时,降低了发热量,这对于长时间工作的设备尤为重要。
宽输入电压范围:该芯片支持宽输入电压范围,使其能够适应多种电源条件,提升了系统的兼容性。
输出电压可调:芯片具有易于调节的输出电压设置,设计工程师可以根据具体的负载需求非常灵活地进行设置。
短路保护与过热保护:SGM6130YPS8G/TR 配备短路保护和过热保护功能,进一步增强了其在使用过程中的可靠性和安全性。
SGM6130YPS8G/TR 被广泛应用于多个领域,包括但不限于:
SGM6130YPS8G/TR 采用同步整流技术,通过 PWM(脉宽调制)控制实现高效的电源转换。输入电源通过内部开关控制电流进入电感器,并在电感器中储存能量。随着开关的开启与关闭,储存的能量被转移到输出端,输出稳定的 DC 电压。
在实现降压转换的过程中,该芯片通过反馈回路持续监测实际输出电压,并依据设定值来调整 PWM 信号的占空比,从而确保输出电压的稳定性。
在使用 SGM6130YPS8G/TR 进行电源设计时,需要注意以下几点:
输入与输出电容的选择:根据设计的输出电流和工作频率,合理选择输入和输出电容,以确保系统的稳定性和响应速度。
PCB 布局:设计合理的 PCB 布局,减少电源路径的电感,提高转换效率,防止电磁干扰。
散热措施:虽然 SGM6130YPS8G/TR 在设计时考虑了散热问题,但在高负载条件下,仍需评估并设计合适的散热结构,以保证芯片的稳定工作。
外部电感的选择:选择合适的电感值,以优化整体转换效率和负载响应特性。
总之,SGM6130YPS8G/TR 是一款功能强大且高效的降压型 DC-DC 电源芯片,凭借其丰富的功能和卓越的性能,适用于广泛的应用场景,是设计高效稳压电源系统的理想选择。通过合理的设计和配置,可以充分发挥其在现代电子设备中的优势。
