输出类型 | 三态 | 逻辑类型 | 移位寄存器 |
每个元件位数 | 8 | 功能 | 串行至并行,串行 |
工作温度 | -40°C ~ 85°C | 元件数 | 1 |
电压 - 供电 | 2V ~ 6V | 安装类型 | 表面贴装型 |

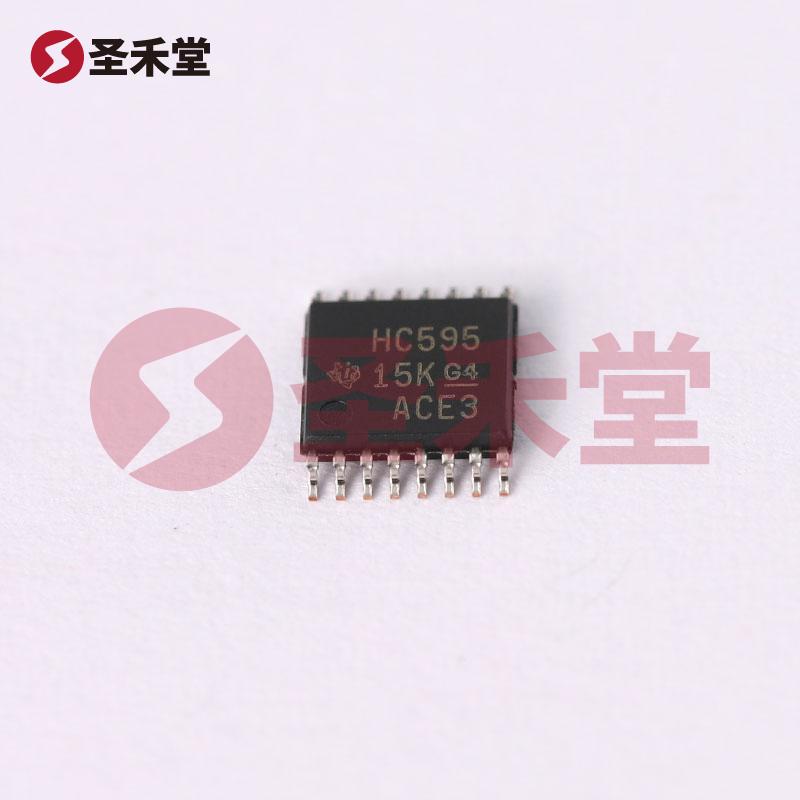

SN74HC595PWR 是德州仪器(TI)推出的一款高性能8位串行至并行移位寄存器,采用16-TSSOP封装,具有多种应用场景,非常适合需要输出增加或扩展I/O接口的电子设计。这款移位寄存器在设计时充分考虑了性能和稳定性,工作温度范围为-40°C到85°C,非常适合用于工业控制、消费电子和汽车电子等多种环境。
SN74HC595PWR的基本参数如下:
SN74HC595PWR 移位寄存器的三态输出功能使其在多输出线路中具有极大的灵活性。例如,多个SN74HC595PWR可以级联连接,以扩大输出端口数量,这使得在设计中可以轻松实现更复杂的控制需要。
其串行到并行的数据转换能力,使得SN74HC595PWR在多个应用场景中具有广泛的适用性,比如:
LED驱动: 很多应用,比如 LED 显示屏、灯光控制等,需要将多个 LED 驱动信号进行扩展,SN74HC595PWR 可以通过串行数据输入,将控制信号并行输出到多个 LED 驱动器,简化电路设计。
数据采集与控制系统: 在复杂的自动化系统中,通常需要将多个开关、传感器等输入信号进行汇总处理,SN74HC595PWR 可以有效扩展I/O接口,进而实现更多的输入和输出功能,加强系统的监控和控制能力。
工业自动化: 其宽工作温度范围使得该元件适合于各种工业环境,能够满足工业设备在恶劣环境下的运行要求。
消费电子: 如智能家居、玩具和其他轻便电子设备,利用其小型化的特性,可以在设计中减少电路板的面积和节省成本。
在实现SN74HC595PWR的设计时,需要考虑合适的供电、电路布局、信号电平和时钟频率等参数。时钟信号的稳定性直接影响到数据传输的可靠性,因此在设计电路时应特别注意时钟信号的完整性和抖动。
同样,输入数据的顺序、输出时序以及使用多芯片级联配置时的连接方式也必须精心设计,以确保数据能够正确无误地传输和并行输出。
总之,SN74HC595PWR作为一款功能强大的8位串行至并行移位寄存器,凭借其三态输出、灵活的工作电压范围以及可靠的工作性能,在电子设计中提供了广泛的应用可能性。无论是简单的LED控制电路,还是复杂的工业自动化系统,SN74HC595PWR都可以成为设计师的重要工具,其出色的性价比和高集成度使得它在行业中备受青睐。无论是产品开发还是实验室研究,SN74HC595PWR都将为您的项目提供强大的支持。
