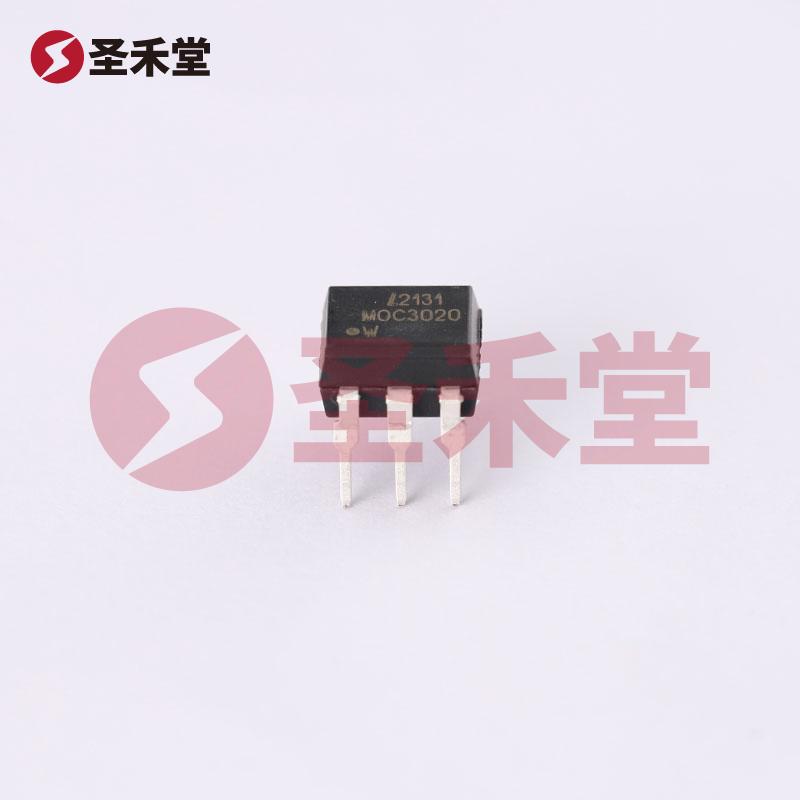

MOC3020
MOC3020参数
| 输出类型 | Triac | 过零电路 | 无 |
| 通道数 | 1 | 电压 - 隔离 | 5000Vrms |
| 电压 - 断态 | 400V | 静态 dV/dt（最小值） | 1kV/µs |
| 电流 - LED 触发 (Ift)（最大值） | 30mA | 电流 - 保持 (Ih) | 250µA（标准） |
| 电压 - 正向 (Vf)（典型值） | 1.15V | 电流 - DC 正向 (If)（最大值） | 50mA |
| 工作温度 | -40°C ~ 100°C | 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm） | 供应商器件封装 | 6-DIP |
| 认证机构 | CQC，CSA，TUV，UL，VDE |
MOC3020手册
MOC3020概述
MOC3020 产品概述
一、概述
MOC3020 是一款高性能的可控硅输出光耦（光电耦合器），由台湾光宝（LITEON）生产。该器件采用了6-DIP封装，适合于通孔安装，广泛应用于工业控制、电源管理和自动化设备等领域。MOC3020 的主要功能是实现光电隔离和高电压开关，从而保证电子设备的安全性和可靠性。
二、工作原理
MOC3020 工作基于光电隔离原理，其内部结构包含 LED 和光敏可控硅（SCR）。当输入端的 LED 被前级信号激活时，产生的光信号会驱动光敏可控硅导通，形成输出信号。这种设计不仅将输入信号与输出负载隔离，提高了电路的抗干扰能力，还可有效防止高电压引起的损害。
三、主要特点
隔离电压: MOC3020 提供高达 5000Vrms 的电压隔离，确保在高电压环境下的安全操作。这一特点使其非常适合用于需要强电隔离的场合，例如高压电源和工业设备。
高耐压特性: MOC3020 的断态电压可达 400V，适合多种高压应用，能够有效处理大量电流，适应各种负载需求。
静态 dV/dt 性能: 最小值为 1kV/µs 的静态 dV/dt 能够有效抵抗快速电压变化，减少由于环境变化引发的误操作。
良好的 LED 响应特性: MOC3020 的 LED 触发电流（Ift）最大值为 30mA，保证了在较低的驱动电流下也能实现开启，适应不同的驱动电路。
宽广的工作温度范围: 工作温度范围为 -40°C 到 100°C，保证器件在各种极端环境下稳定运行。
多种认证: MOC3020 通过多个国际认证机构的认证，包括 CQC、CSA、TUV、UL 和 VDE，确保其符合严格的质量和安全标准，增强市场信誉。
四、应用场景
MOC3020 由于其优异的性能和特性，广泛应用于许多领域：
- 工业自动化: 用于电机控制、传感器信号隔离及执行器驱动。
- 电源管理: 在开关电源中提供电压隔离保护。
- 家用电器: 控制高功率设备开关。
- 医疗设备: 在医疗仪器中保证患者及设备安全隔离。
五、总结
MOC3020 是一款优秀的可控硅光耦合器，其高电压隔离能力、稳定性和可靠性使其成为工业及消费电子产品中的重要元件。结合广泛的应用和多种国际认证，MOC3020 不仅可以满足多种行业的需求，还为电子设计师提供了一个有效的解决方案。其优良的性能使得它在未来的电子设备中仍将占据重要的位置，为推动技术进步和智能制造做出贡献。
