IHLP3232DZER100M01

IHLP3232DZER100M01 产品概述

产品简介

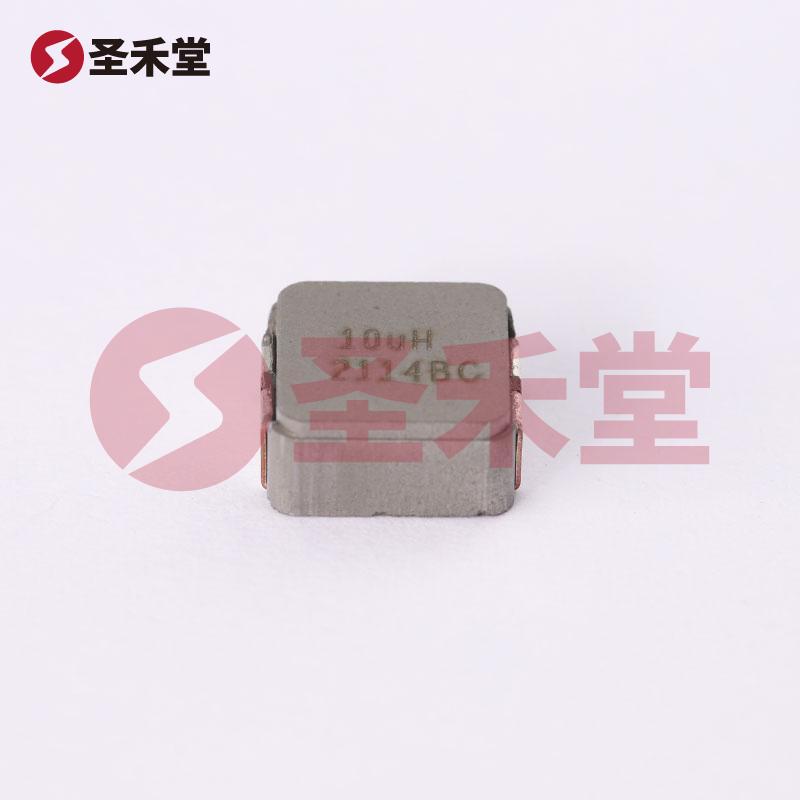

IHLP3232DZER100M01 是一款高性能的表面贴装型功率电感器，由著名电子元器件制造商 VISHAY（威世）生产。该电感具有 10µH 的标称电感值，能够满足现代电子设备对高效和可靠电源的需求。其优异的性能特征使其在各种应用场景中都表现出色，尤其是在需要高电流和低直流电阻的条件下。

基本特性

• 电感值: 10µH
• 容差: ±20%
• 额定电流: 5.2A
• 饱和电流: 9A
• DC 电阻（DCR）: 最大 59.9 毫欧
• 工作频率: 自谐振频率为 15MHz
• 工作温度范围: -55°C ~ 125°C

该产品具有非常宽广的工作温度范围，从极低的 -55°C 到高达 125°C，确保其在严苛环境下的稳定性能。同时，极低的 DCR 值（59.9 毫欧）意味着它在使用过程中能够有效降低能量损耗，提高整体效率，特别适合用于电源管理和 DC-DC 转换器。

封装与尺寸

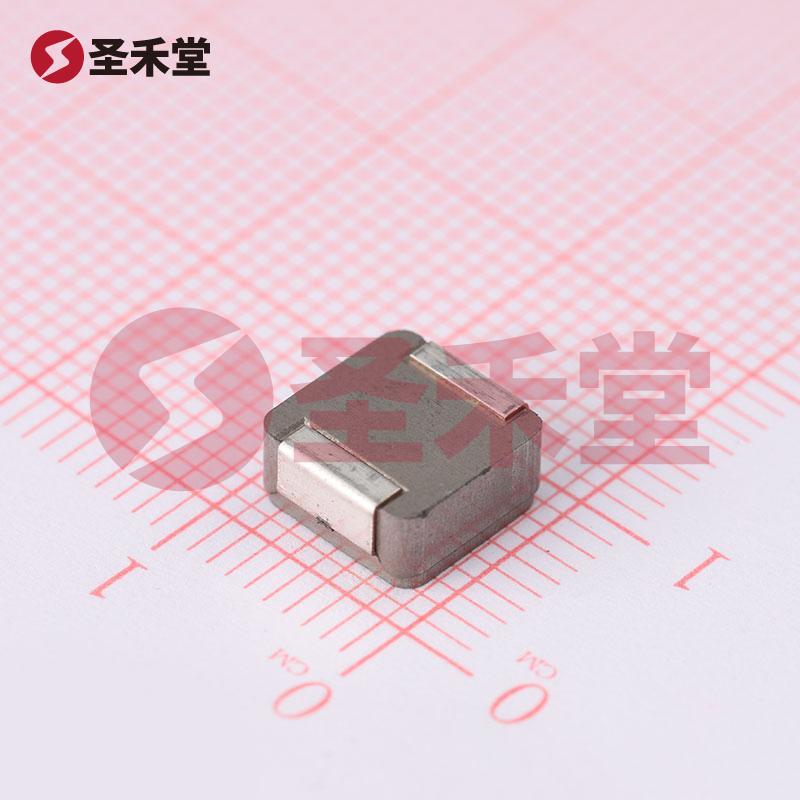

IHLP3232DZER100M01 电感采用非标准封装，支持表面贴装技术（SMD）。其外形尺寸为 0.322"（长）x 0.322"（宽）x 0.157"（高），相当于 8.18mm x 8.18mm x 4.00mm。这一紧凑的结构设计不仅节省了安装空间，还方便在高密度电路板上进行布局。

应用领域

IHLP3232DZER100M01 电感广泛应用于多种领域，包括但不限于：

1. 电源管理: 通常用于 DC-DC 转换器、开关电源设计以及电池管理系统中，可以有效降低能量损失并提升转换效率。
2. 通讯设备: 在手机、平板电脑以及其他无线通信设备中，该电感可用于信号滤波和电源平滑。
3. 汽车电子: 由于其高耐温特性和可靠性，这款电感适合于汽车电源系统和其他关键电气组件。
4. 工业自动化: 在工业设备中，尤其是需要高电流处理的部分，该电感的应用极为广泛，可以提升系统稳定性和效率。

性能优势

• 高电流处理能力: 该电感具有 5.2A 的额定电流和 9A 的饱和电流，适合承担高性能电子负载。
• 出色的频率响应: 凭借 15MHz 的自谐振频率，IHLP3232DZER100M01 能够高效处理高频信号，提升信号完整性。
• 低能量损失: 由于拥有低 DCR设计，该电感在高负载条件下仍可保持低能量损耗，助力提高整体能效。

结论

IHLP3232DZER100M01 是一款适合现代高效电源应用的高性能功率电感，凭借自身卓越的电气性能和可靠的工作特性，成为众多电子产品设计中的优选元件。无论是用于商用消费电子，还是工业控制设备，该电感都能一如既往地提供优异的保障与支持。选择 VISHAY IHLP3232DZER100M01，您将在设计中获得更加可靠、高效的电源解决方案。
