TLP290(GB-TP,SE(T) 产品概述

1. 产品简介

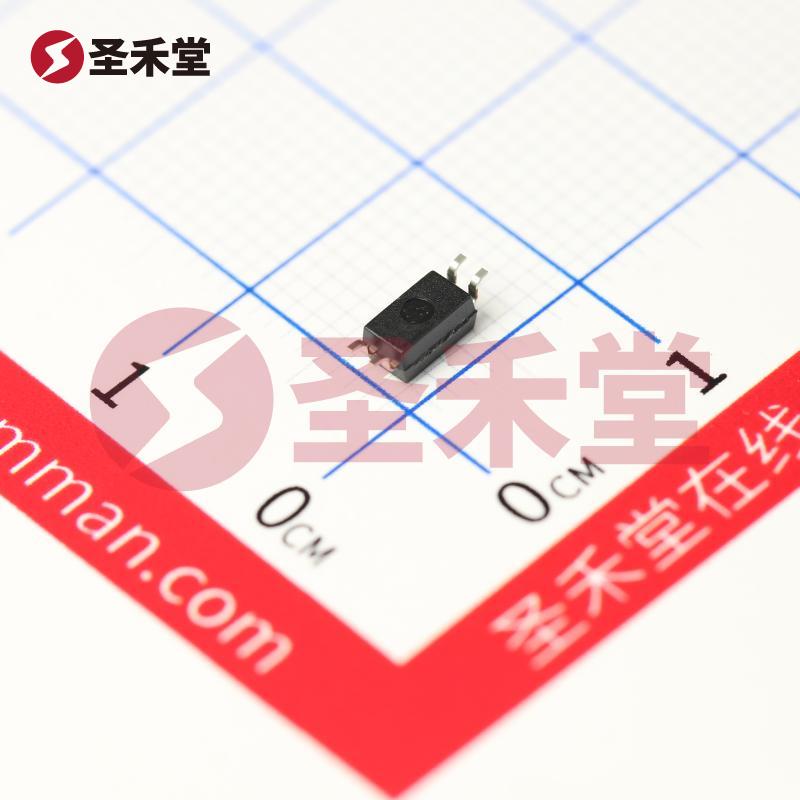

TLP290(GB-TP,SE(T) 是东芝（Toshiba）公司推出的一款高性能贴片光耦（光电耦合器），采用SOP-4封装。光耦合器是一种用于隔离电子线路之间信号的器件，广泛应用于数字电路、控制电路和信号传输系统中。TLP290系列光耦具有优越的电气隔离性能和稳定的工作特性，是现代电子设备中必不可少的基础组件。

2. 主要特点

• 封装形式: TLP290采用SOP-4封装，具备小型化的优势，适合于空间受限的电路板设计。
• 高隔离电压: 该光耦提供高达5000V的电气隔离，这对保护电路元件和提高系统的安全性具有重要意义。
• 宽工作温度范围: TLP290的工作温度范围为-40°C至+85°C，适应各种工业和通讯环境，且在不同温度下性能稳定。
• 快速响应时间: TLP290具有较快的响应时间，使其适用于高频信号的传输，提升了数据传输的效率和准确性。
• 低功耗: 该系列光耦在工作时消耗的电流较低，有助于延长电池供电设备的使用寿命及降低整体功耗。

3. 应用领域

TLP290(GB-TP,SE(T) 在多个领域都有着广泛的应用，包括但不限于：

• 工业自动化: 用于控制系统中的信号隔离，避免设备故障和保护操作者安全。
• 通讯设备: 可用于数据传输电路中，保证信号的完整性和稳定性。
• 家用电器: 信息显示、控制反馈等电路中，实现电路的隔离与保护功能。
• 医疗设备: 在生命监测和诊断设备中，用于确保患者安全且不干扰设备内部信号。
• 汽车电子: 在车载系统中用于电源管理和信号滤波，确保系统在高电压情况下的安全性。

4. 性能参数

在设计使用TLP290(GB-TP,SE(T) 时，需要注意以下性能参数：

• 输入电流: 最大输入电流为最大20mA，避免超过此值以防损坏。
• 输出电流: 允许的最大输出电流为最大50mA，适合中等负载的驱动应用。
• 转移特性: TLP290的传输比（CTR）在一定输入电流条件下，可达到一定比例，确保信号的有效传输。
• 工作波长: 该光耦通常使用红外LED作为发光源，具有良好的波长特性，适合多种应用。

5. 设计注意事项

在集成和设计电路时，使用TLP290(GB-TP,SE(T) 需考虑以下几点：

• PCB布局: 确保光耦与其他高电压和高频组件的适当距离，以减少噪声干扰。
• 输入和输出限制: 遵循数据手册中规定的最大输入和输出电流限制，避免设备损坏。
• 温度管理: 适当的散热设计对于提升光耦性能和延长使用寿命至关重要。

6. 结论

TLP290(GB-TP,SE(T) 是一款在各种电子应用中非常重要的元器件，凭借其高性能、高隔离、低功耗等特点，广泛适用于现代电子设备。无论是在工业自动化、通讯设备还是医疗器械中，其提供信号传输、隔离保护等功能，为电子系统的安全、稳定和高效运行提供了坚实的基础。对于设计人员而言，合理选择和应用TLP290光耦能够有效提升设计的整体性能和安全性。
