SMAJ51A
SMAJ51A参数
| 极性 | Unidirectional | 峰值脉冲电流（10/1000us） | 4.85A |
| 箝位电压 | 82.4V | 击穿电压（最小值） | 56.7V |
| 反向关断电压（典型值） | 51V | 类型 | 齐纳 |
| 单向通道 | 1 | 电压 - 反向断态（典型值） | 51V |
| 电压 - 击穿（最小值） | 56.7V | 不同 Ipp 时电压 - 箝位（最大值） | 82.4V |
| 电流 - 峰值脉冲 (10/1000µs) | 4.9A | 功率 - 峰值脉冲 | 400W |
| 电源线路保护 | 无 | 应用 | 通用 |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | DO-214AC，SMA | 供应商器件封装 | SMA（DO-214AC） |
SMAJ51A手册
SMAJ51A概述

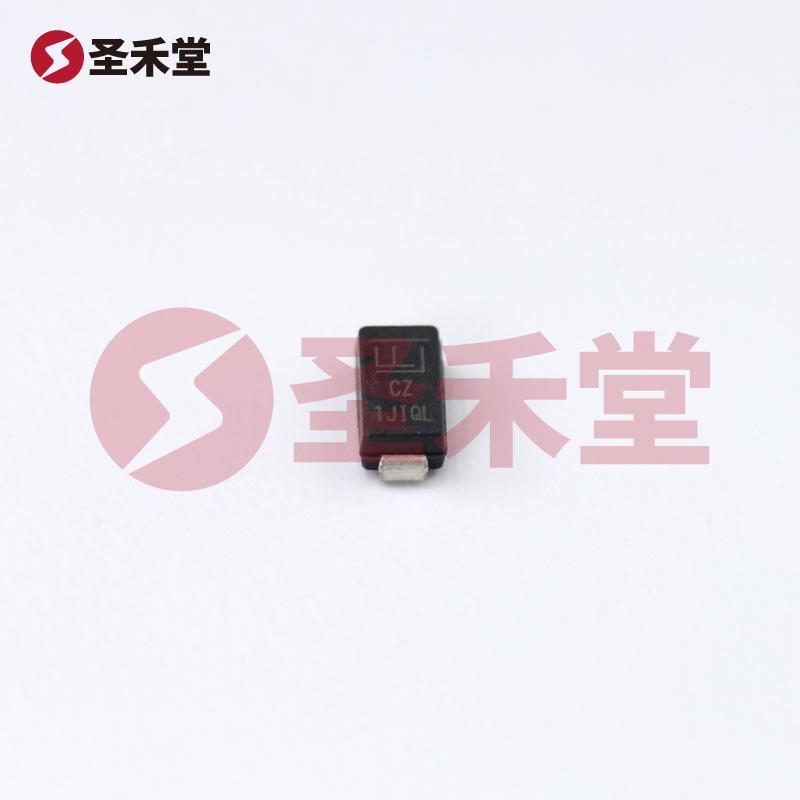

产品概述：Littelfuse SMAJ51A 保护二极管
一、基本信息
Littelfuse SMAJ51A 是一款高性能的瞬态电压抑制二极管（TVS Diode），专门设计用于保护敏感电子元件或电路免受瞬态过压的危害。它具有单向通道，能够有效防止由电压瞬态引起的设备损坏，确保电路的安全稳定运行。
二、结构与封装

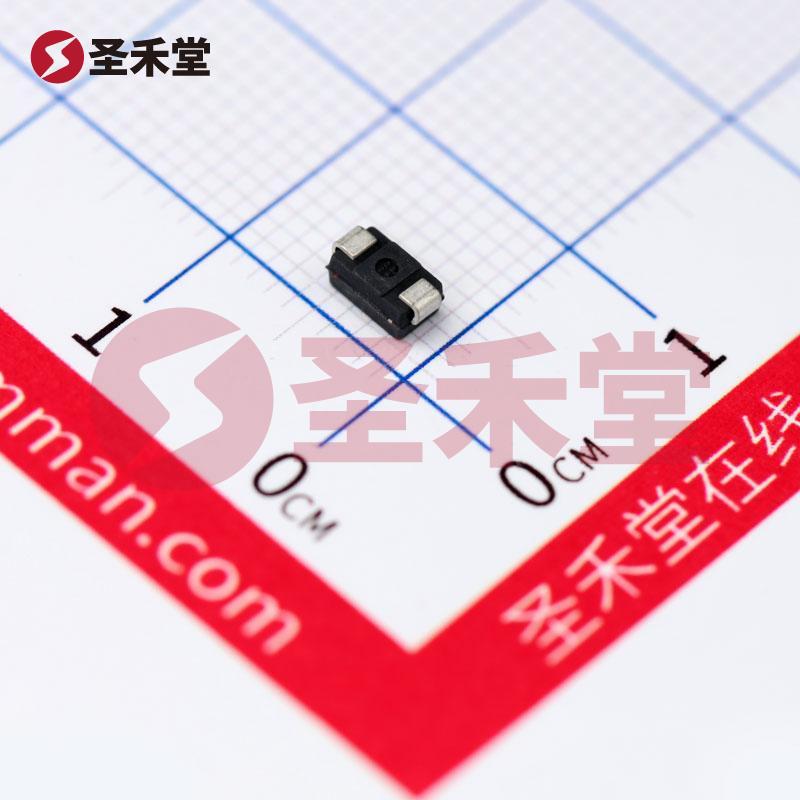

Littelfuse SMAJ51A 采用 DO-214AC （SMA）封装，适合表面贴装（SMD）应用。这种封装形式提供了较小的占板空间，便于在高密度电路板中使用。其紧凑的设计可确保在狭小空间内也能实现良好的电气性能。
三、主要参数
电压特性
- 反向关断电压（V_R）：51V，指在反向偏置下该二极管的电压特性。
- 击穿电压（V_BR）：最小为56.7V，确保在高于此电压下启动，避免电路组件损坏。
箝位电压（V_C）：在峰值脉冲电流下的最大箝位电压为82.4V，这意味着当输入电压升高到这一程度时，二极管能够有效限制电压，保护下游元件。
脉冲电流能力：具有较高的峰值脉冲电流（I_PP）承受能力，典型值为4.9A（10/1000μs），可耐受瞬态高电流，处理瞬态冲击引起的过电压。
功率处理能力：峰值脉冲功率额定值达到400W，使其能在极端瞬态条件下依然有效工作。
工作温度范围：其工作温度范围为-65°C至150°C（TJ），适合多种极端环境中的应用，确保在高温或低温条件下均可可靠操作。
四、应用场景
由于具备强大的电压抑制能力和广泛的工作温度范围，SMAJ51A 非常适合用于各种电子器件的保护，尤其是：
- 通信设备：如路由器、交换机和其他网络设备。
- 消费电子：手机、平板电脑、家用电器等。
- 工业控制：各类自动化设备及电控系统。
- 汽车电子：车载电子设备及其相关电路。
五、工作原理
当电路中发生过电压事件（如静电放电、浪涌等）时，SMAJ51A 会立即进入导通状态，快速将电压限制在安全水平以内，避免进一步传递到敏感的电路部件。这种响应速度使得二极管在保护电路中发挥至关重要的作用。
六、结论
Littelfuse SMAJ51A 保护二极管以其卓越的性能和可靠性，成为现代电子产品中抗击瞬态电压威胁的理想选择。其独特的电压特性、强大的脉冲电流承受能力和广泛的工作温度范围，使其在多种高科技应用中都能够大显身手。对于需要保护电子设备安全的重要应用场景，SMAJ51A 是您不可或缺的组件之一。
