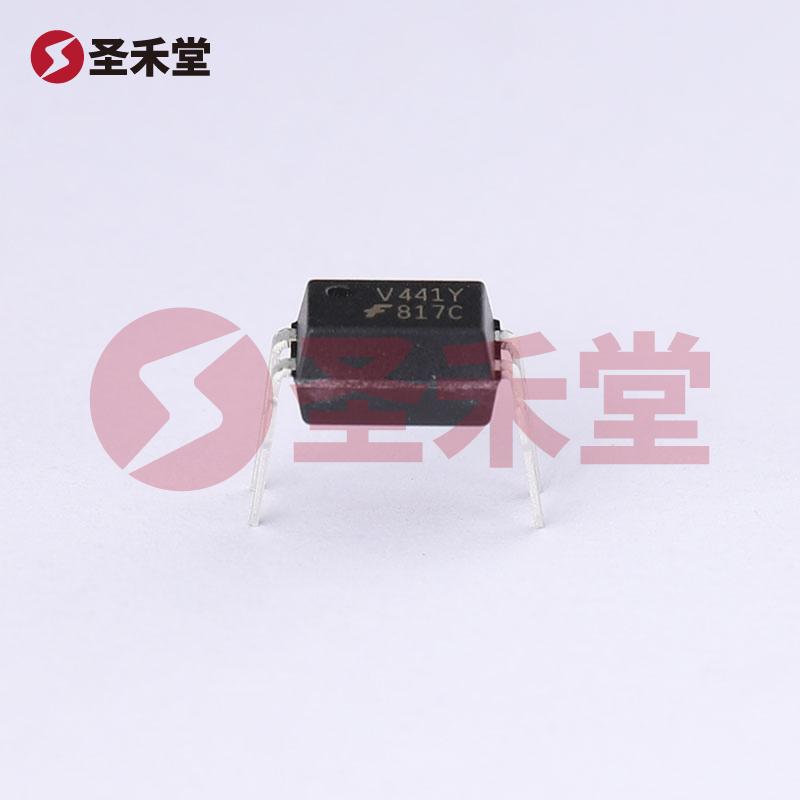

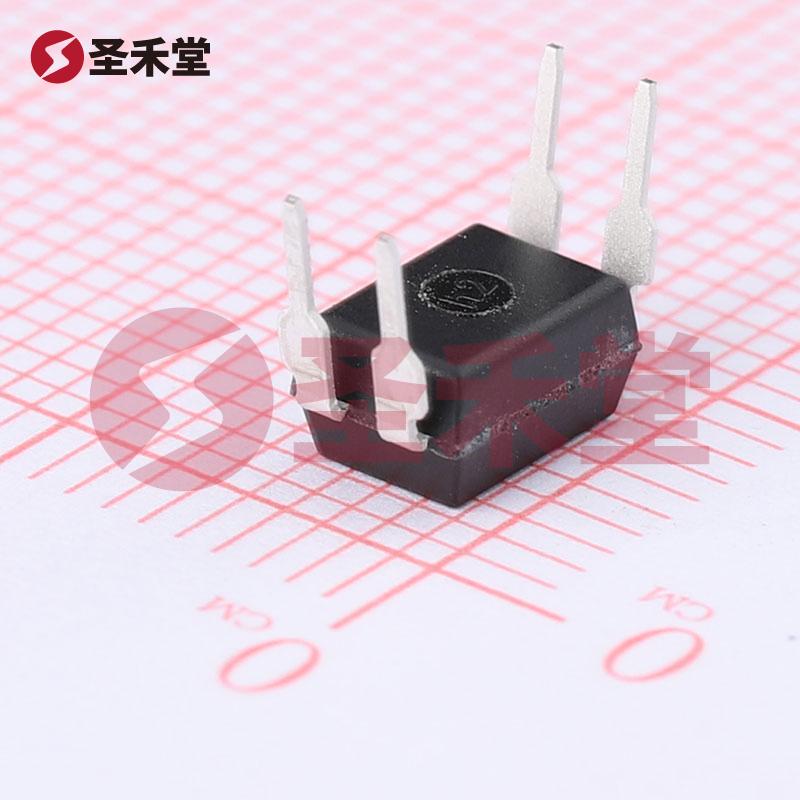

FOD817C300
FOD817C300参数
| 制造商 | ON Semiconductor | 包装 | 管件 |
| 零件状态 | 有源 | 电压 - 隔离 | 5000Vrms |
| 电流传输比（最小值） | 200% @ 5mA | 电流传输比（最大值） | 400% @ 5mA |
| 上升/下降时间（典型值） | 4µs，3µs | 输入类型 | DC |
| 输出类型 | 晶体管 | 电压 - 输出（最大值） | 70V |
| 电流 - 输出/通道 | 50mA | 电压 - 正向 (Vf)（典型值） | 1.2V |
| Vce 饱和压降（最大） | 200mV | 工作温度 | -55°C ~ 110°C |
| 安装类型 | 通孔 | 封装/外壳 | 4-DIP（0.300""，7.62mm） |
| 供应商器件封装 | 4-DIP | 通道数 | 1 |
| 电流 - DC 正向 (If)（最大值） | 50mA | 基本产品编号 | FOD817 |
FOD817C300手册
FOD817C300概述
FOD817C300 产品概述
一、基本信息
FOD817C300 是由 ON Semiconductor（安森美半导体）制造的一款高性能光隔离器，采用 PDIP-4 封装，专门设计用于提供电气隔离与信号传输功能。这款光耦合器在电子设备中扮演着至关重要的角色，能够有效避免高压电路与低压控制电路之间的直接电气连接，从而保护敏感设备和系统免受高压影响。
二、关键参数
隔离电压：FOD817C300 的电压隔离能力高达 5000 Vrms，可以为设计提供卓越的安全性，保证高压与低压部分间的绝缘性能，特别适合于工业控制、汽车和医疗设备等高安全性应用场景。
电流传输比：该光耦的电流传输比（CTR，Current Transfer Ratio）在 5mA 的输入条件下，最小值为 200%，最大值可达 400%。这意味着即使在小信号输入情况下，输出信号也能够保持足够的增益，确保信号的完整性和可靠性。
工作温度范围：FOD817C300 的工作温度范围为 -55°C 至 110°C，使其在严苛环境中依然能够稳定工作，为各种应用提供适应性支持。
封装形式：采用 4-DIP（Dual In-line Package）封装，具备良好的插拔性，适用于通孔安装。这一设计不仅方便了产品的集成设计，也提高了其在电路板上的适用性。
输出特性：FOD817C300 集成了晶体管输出类型，最大输出电压高达 70V，输出电流（每通道）可达 50mA，使其在需要处理高负载或长距离信号传输时，表现出色。
三、应用场景
FOD817C300 由于其优异的隔离性能和稳定的电气特性，在许多应用场景中表现出色，包括但不限于：
工业自动化：在PLC（可编程逻辑控制器）、数据采集系统和各种控制应用中，作为信号隔离和传输的必备元件，保证设备稳定运行，同时提供保护功能。
通信设备：在数据通讯系统中，作为输入/输出信号的隔离模块，保护敏感的通信电路不受干扰。
医疗设备：在各种医疗性电子设备中，确保患者安全，并防止高电压对设备的潜在影响。
电源管理：作为电源转换器的反馈环节，提供高耦合效能，确保电源系统的稳定性和隔离性。
四、性能优势
FOD817C300 的设计特色使其兼具高效能和高可靠性。其电压隔离特性可以在一定程度上减少电磁干扰（EMI）对信号传输的影响，而稳定的电流传输比确保了信号的线性传输能力。此外，该器件可以显著降低组件间的干扰，从而增强系统的总体性能。
五、总结
FOD817C300 光耦合器是现代电子系统中不可或缺的组件之一，以其可靠的性能、灵活的应用范围和高水平的电气隔离能力，成为了工业、通信以及医疗等领域的热门选择。借助安森美半导体的专业设计和制造经验，该产品不仅适合标准应用需求，同时也能满足极端及特殊环境下的应用挑战。在当前快节奏的科技发展背景下，凭借出色的质量与稳定的性能，FOD817C300 将为未来更多创新和应用提供有力支持。
