DGD2005S8-13
DGD2005S8-13参数
| 驱动配置 | 半桥 | 通道类型 | 独立式 |
| 驱动器数 | 2 | 栅极类型 | N 沟道 MOSFET |
| 电压 - 供电 | 10V ~ 20V | 逻辑电压 - VIL，VIH | 0.6V，2.5V |
| 电流 - 峰值输出（灌入，拉出） | 290mA，600mA | 输入类型 | 非反相 |
| 高压侧电压 - 最大值（自举） | 200V | 上升/下降时间（典型值） | 100ns，35ns |
| 工作温度 | -40°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） | 供应商器件封装 | 8-SO |
DGD2005S8-13手册
DGD2005S8-13概述
DGD2005S8-13 产品概述
DGD2005S8-13 是一款高性能的栅极驱动器，专为半桥配置的 MOSFET 应用而设计。由 DIODES（美台）公司制造，该器件通过独立的驱动通道提供对高侧和低侧 MOSFET 的高效驱动，其工作电流范围和宽电源电压适应性，使之非常适用于各种电源管理和电机控制等应用。
主要特性与应用
DGD2005S8-13 在设计上具有几个显著特点，能够满足现代电子应用中对驱动器的严格要求。其主要参数包括：
驱动配置：该器件采用半桥结构，支持同一驱动器控制一个高侧和一个低侧 MOSFET，这样的配置有效降低了电路的复杂度和元件数量。
电源电压范围：DGD2005S8-13 能够在10V到20V的范围内稳定工作。这使其适用于多种电源设计，同时提供了足够的电压余量以应对瞬态电压问题。
驱动能力：该驱动器具备600mA的峰值输出电流（用于拉出）和290mA的电流灌入能力，以确保快速充电与放电，进而提升系统的开关频率和效能。
高侧电压承受能力：该驱动器支持高达200V的自举电压，适合高压应用，使其在工业设备和电机驱动系统等高电压环境中充分发挥作用。
输入逻辑兼容性：输入逻辑电压范围表现出优秀的兼容性（VIL为0.6V，而VIH为2.5V），有效降低了与微控制器和数字电路的连接难度。
快速开关响应：其典型的上升时间为100ns，下降时间为35ns，确保器件能够在高频率应用中快速响应，为高效的电源转换提供必要的动态性能。
广泛的工作温度范围：DGD2005S8-13 适合-40°C至150°C的环境温度，保证其在严酷的环境条件下的可靠性和耐用性。

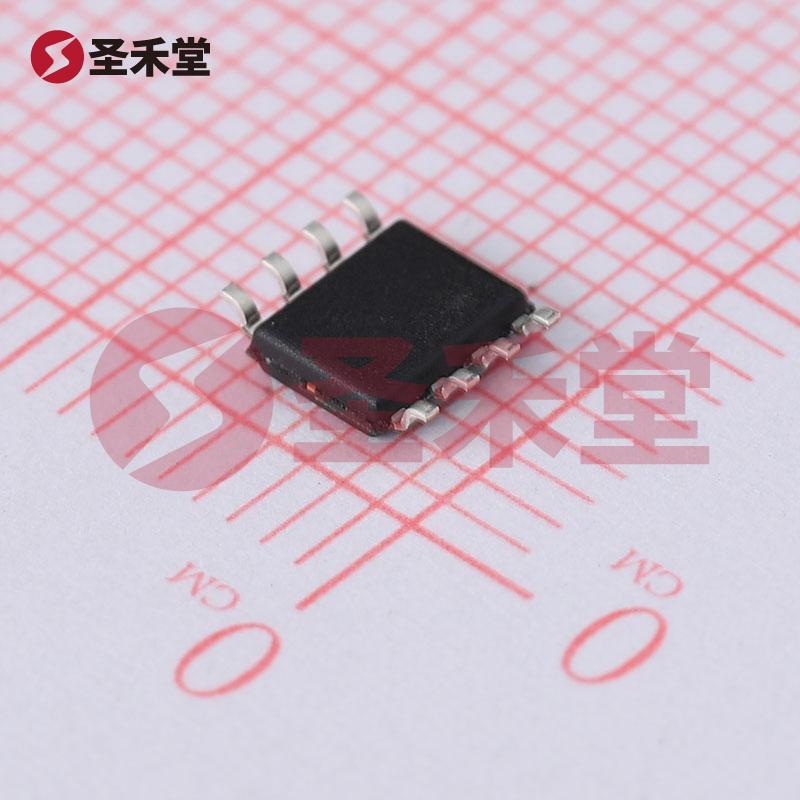

紧凑的封装设计：采用 SO-8 表面贴装封装，使得PCB布局更加紧凑，适合空间有限的应用场合。
应用领域
DGD2005S8-13 主要应用于以下几个领域：
电机控制：在无刷直流电动机（BLDC）和步进电机控制系统中，DGD2005S8-13 可实现高效的电机驱动，提升系统的响应速度和节能性能。
开关电源：广泛应用于各类开关电源（SMPS）设计中，作为半桥拓扑中控制 MOSFET 的驱动器，提高电源的稳定性与转化效率。
电源管理 IC：在需要高效电源管理的产品中，DGD2005S8-13 可用于负载开关、直流-直流转换器及其它电源管理应用。
总结
DGD2005S8-13 作为一款先进的半桥MOSFET驱动器，凭借其卓越的规格参数和可靠的性能，为高压电源管理和电机控制提供了理想的解决方案。它的广泛应用潜力以及在高要求环境下的可靠性使其成为设计工程师在选择驱动器时的理想选择。无论是在工业设备、消费电子还是电动车辆等领域，DGD2005S8-13 定能为客户提供高效、可靠的驱动支持。
