AZ1117CD-2.5TRG1

AZ1117CD-2.5TRG1 产品概述

产品概述

AZ1117CD-2.5TRG1是一款具有低压差特性的线性稳压器，属于DIODES（美台）旗下产品。其主要功能是将不稳定的输入电压转换为稳定的输出电压，广泛应用于各种对电源稳定性要求较高的电子设备中。作为一款固定输出电压为2.5V的稳压器，该产品在现代电子设计中，尤其是在低电压和低功耗应用领域，有着不容小觑的作用。

主要参数

AZ1117CD-2.5TRG1的输入电压范围从0V至15V，表明其适用性强，能够支持多种电源配置。其输出电压是固定的2.5V，适合诸如MCU、传感器、RF模块等需要稳定电源的电路。该器件的输出电流可高达1A，满足中等功率应用的需求。

• 电压 - 输入（最大值）: 15V
• 电压 - 输出（最小值/固定）: 2.5V
• 输出电流: 1A
• 电流 - 静态 (Iq): 6mA
• 电压降（最大值）: 1.4V @ 800mA
• PSRR: 70dB（120Hz）

热管理与保护机制

AZ1117CD-2.5TRG1提供了热关断保护功能，确保设备在过热状态下自动切断电源，避免损坏并延长使用寿命。这一特性使得AZ1117CD-2.5TRG1在热负荷较大的工作环境中仍能保持可靠性。此外，该器件的工作温度范围广泛，适合在-20°C至125°C的温度范围内稳定运行。

封装与安装

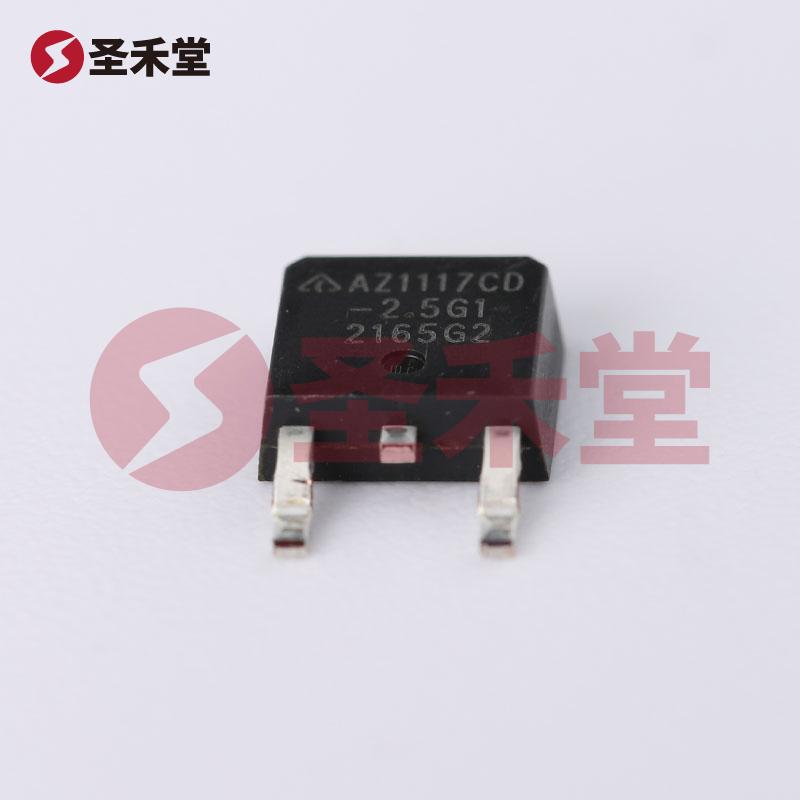

AZ1117CD-2.5TRG1采用TO-252封装，适合表面贴装技术（SMD）。这一封装方式不仅能够有效节省电路板空间，还能提高散热能力。具体来说，TO-252-2封装包括2个引脚和一个散热片，使其在高功率应用中表现优异。

应用场景

AZ1117CD-2.5TRG1适用于各种消费电子产品、工业仪器、医疗设备及通信设备等场合。其低压差特性使其成为电池供电设备、便携式终端及其他对电池续航有高要求的产品中的理想选择。

在实际应用中，设计师可以将AZ1117CD-2.5TRG1集成到DC-DC转换器后端、分布式电源管理方案以及低压电源保护电路中。此外，该稳压器还适用于需要持续工作和高稳定电源的场合，例如音频电源、RF（射频）应用等。

小结

AZ1117CD-2.5TRG1是一款性能稳定的线性稳压器，凭借其宽广的输入电压范围、较低的功耗传输、可靠的热关断保护功能以及适合表面贴装的封装设计，成为电子设计工程师在选择稳压元件时的重要选择。无论是在消费类电子产品还是工业应用中，AZ1117CD-2.5TRG1凭借其高效能和适应性，均能够满足各类电路对电源稳定性的严格要求。
