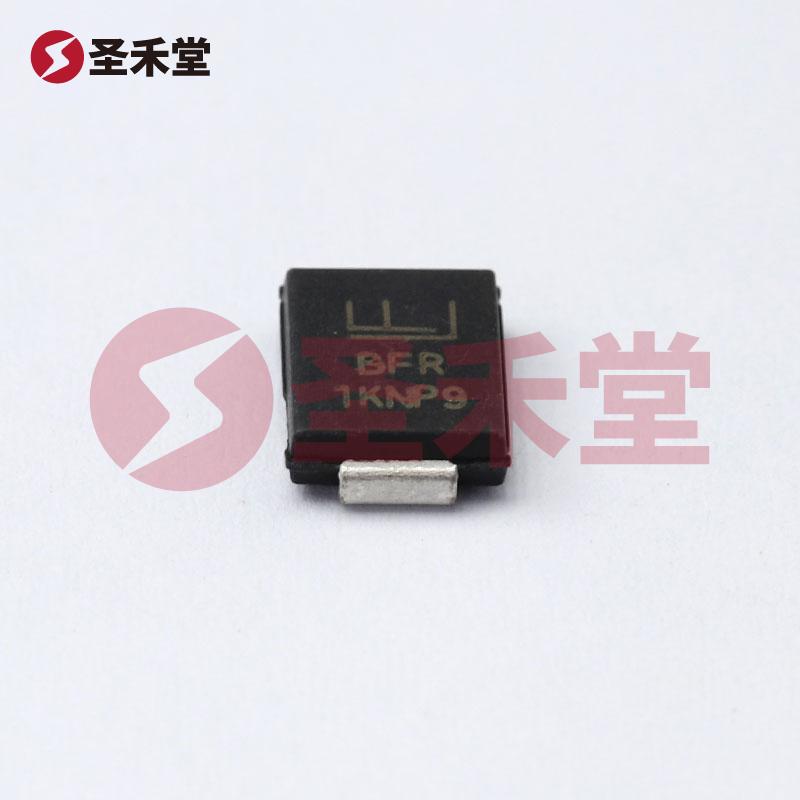

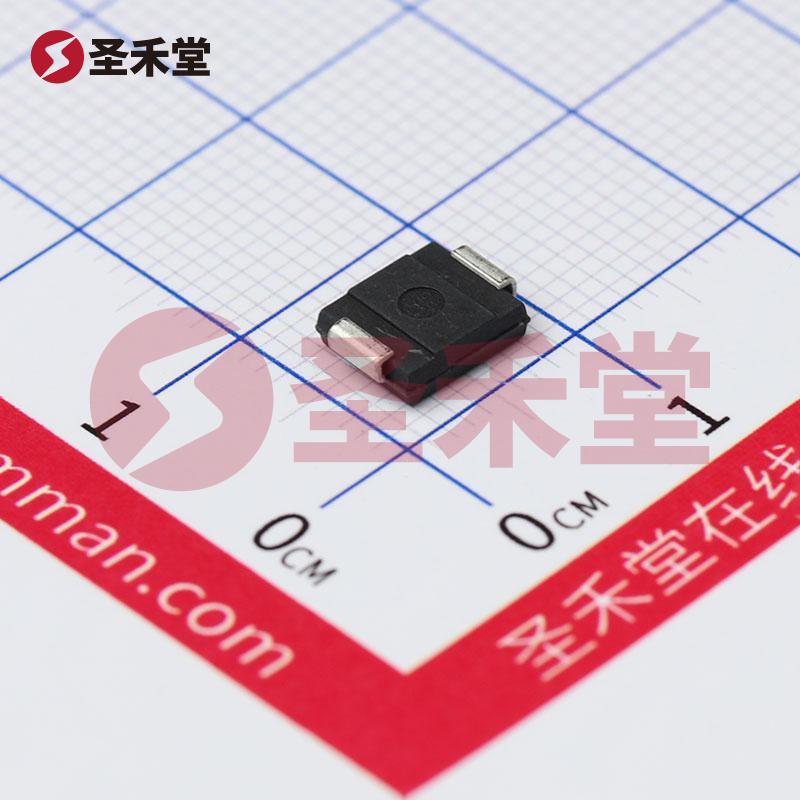

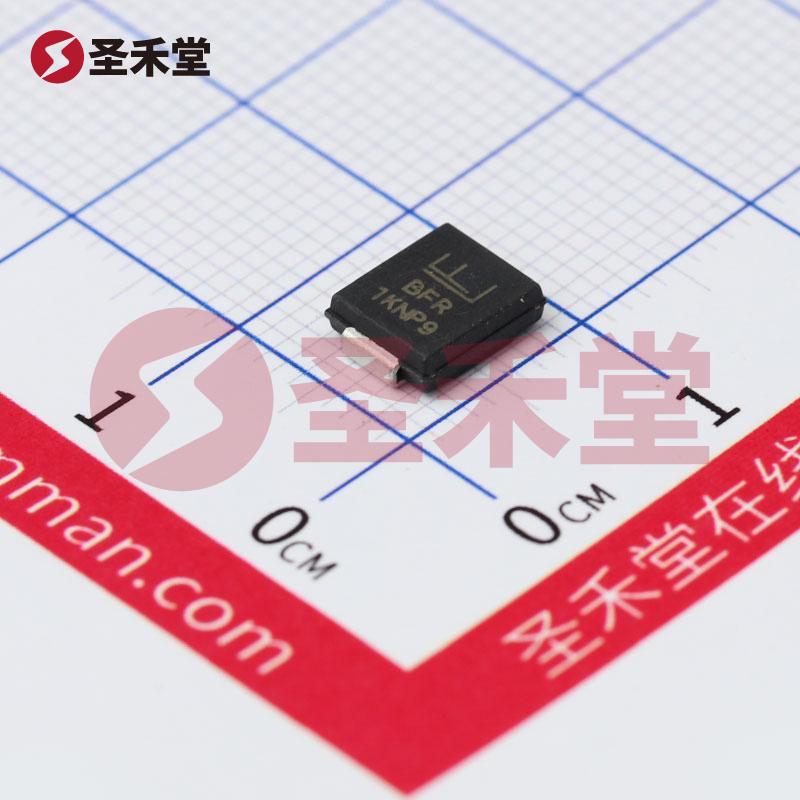

SMCJ40CA

产品概述：SMCJ40CA TVS二极管

基本信息

SMCJ40CA是一款高性能的齐纳二极管，专为电压瞬态抑制（TVS）应用而设计。它采用SMC(DO-214AB)封装，具备优异的电气特性和广泛的应用场景。该器件的主要功能是在电源线路中提供瞬态过电压保护，能够有效防止高幅度瞬态电压对敏感电子设备的损坏。

技术规格

• 类型: 齐纳二极管
• 双向通道: 1
• 反向断态电压（V_R）: 40V（典型值）
• 击穿电压（V_BR）: 44.4V（最小值）
• 电压夹位（V_clamp）: 64.5V（最大值，在不同Ipp时）
• 峰值脉冲电流（I_pp）: 23.3A（10/1000µs）
• 峰值脉冲功率（P_pp）: 1500W（1.5kW）
• 电源线路保护: 无
• 工作温度范围: -55°C ~ 150°C（结温TJ）
• 安装类型: 表面贴装型
• 封装/外壳: DO-214AB，SMC
• 品牌: Littelfuse（美国力特）

应用领域

SMCJ40CA的广泛应用范围包括但不限于：

1. 消费电子产品: 在智能手机、平板电脑、笔记本电脑等设备中，用于防止电源线、数据线和敏感电路中的电压瞬态。
2. 通信设备: 为网络交换机、路由器及其他通信设备提供电气保护，确保其在波动环境下的稳定运行。
3. 工业控制: 在自动化设备和工业监控领域中，用于保护传感器、执行器和控制电路免受电压突发损害。
4. 汽车电子: 内部电路及传感器的电压保护，有效延长寿命并提高安全性。
5. LED照明: 在LED驱动电路中防止因电流波动导致的过压情况。

产品特性

SMCJ40CA具有优异的瞬态电压抑制特性，可以迅速反应并在发生浪涌电压时立即导通，从而防止后端电路受到损害。其较宽的工作温度范围，使得该器件在多种环境条件下均能可靠工作，适用于高温、低温及环境波动大的场所。

SMC封装形式确保该器件的优良散热性能，适合要求较高的电流和功率应用。在设计中，表面贴装特性的引入，使得SMCJ40CA能够进行高密度的PCB布局，提高了制造的灵活性以及会适应现代电子设备对小型化和高效率的需求。

总结

作为Littelfuse系列中的一款重要产品，SMCJ40CA TVS二极管不仅仅满足基本的电气保护要求，还具备高效的瞬态响应能力和可靠的性能表现，适合广泛的应用场景。设计者和工程师可以放心选用此器件来保护其产品的电气安全，为用户提供更加安全、稳定的使用体验。无论在何种环境中，SMCJ40CA是保护敏感电路的重要选择。
