RB160VAM-60TR

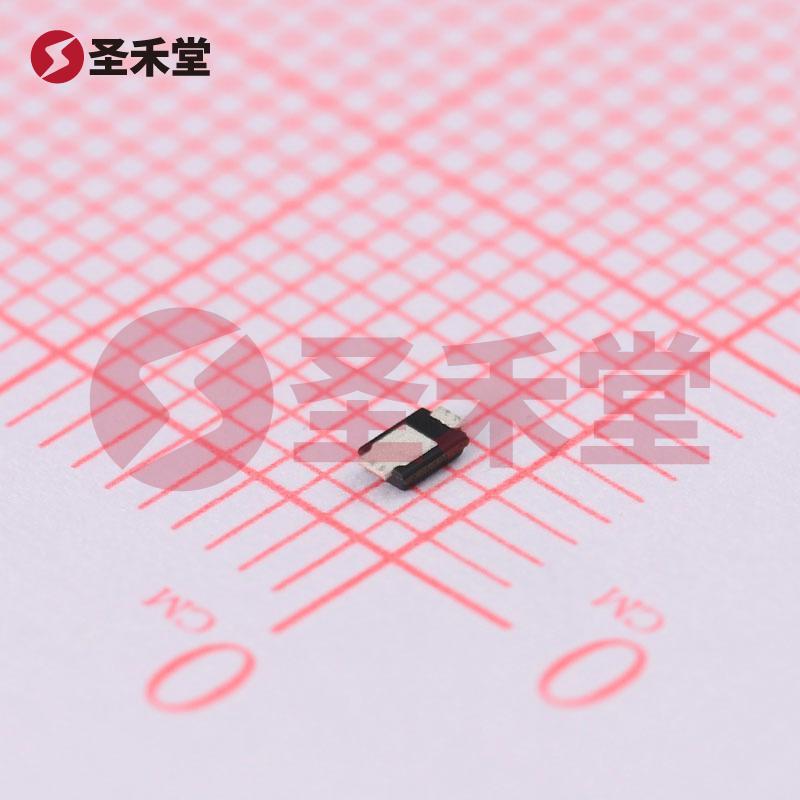

产品概述：RB160VAM-60TR 肖特基二极管

一、产品简介

RB160VAM-60TR是一款由日本ROHM（罗姆）公司制造的高性能肖特基二极管。该元器件采用表面贴装型（SMD）封装，专为高效能的电源管理与整流应用设计。借助于其低正向压降、高速响应时间及高温环境下的可靠性能，RB160VAM-60TR成为了现代电子设计中各类电源电路、开关电源和逆变器等领域中不可或缺的选择。

二、主要参数

• 安装类型：表面贴装型（SMD）
• 二极管类型：肖特基二极管
• 电流 - 平均整流 (Io)：1A
• 正向电压 (Vf)：670mV @ 1A
• 最大反向电压 (Vr)：60V
• 反向泄漏电流：40µA @ 60V
• 工作温度范围：-55°C 到 150°C
• 封装类型：TUMD2M（SOD-323HE）
• 速度：快速恢复 < 500ns

三、技术特点

1. 低正向压降：RB160VAM-60TR的正向压降为670mV（在1A条件下），这意味着在电流通过该二极管时，能量损失非常低，极大提高了电路的效率并降低了发热量。

2. 高反向电压能力：该二极管承受的最大反向电压可达60V，适合在多种高电压应用场合中使用。同时，40µA的反向泄漏电流在规定的60V下也保持了较低水平，确保了系统的稳定性与长寿命。

3. 高速性能：RB160VAM-60TR支持快速恢复特性，其恢复时间小于500ns，适合于高频率开关电路，能够有效降低开关损耗，提高工作效率。

4. 宽工作温度范围：该元器件的工作结温可达150°C，使其适用于苛刻的环境，并在高温条件下仍能正常工作且维持良好的性能。

四、应用领域

RB160VAM-60TR广泛应用于各种电子设备和系统中，包括但不限于：

• 电源管理：在开关电源（SMPS）和线性电源（LPS）中，用于整流及反向保护等。
• 太阳能逆变器：在太阳能发电系统中，SHD二极管用于最大功率点跟踪（MPPT）等高效能整流电路。
• LED驱动：在LED照明设计中，为实现高效的电流整流和电流保护提供解决方案。
• 电池管理系统：在锂电池管理和充电系统中，用于保护电池不受反向电流影响。

五、总结

RB160VAM-60TR是一款兼具高效率与高稳定性的肖特基二极管，凭借着其优异的电流承载能力、低正向压降以及快速响应特性，为各种电源管理和整流应用提供了理想的解决方案。它的宽温度范围和紧凑的封装设计使其在现代电子产品中愈发重要，尤其是在空间受限与高效率要求的电子系统中。ROHM（罗姆）为客户提供的这一元器件不仅能够满足严格的性能标准，更为设计师提供了更多的设计自由度与灵活性，是您的电子设计中值得信赖的选择。
