AP2151SG-13
AP2151SG-13参数
| 开关类型 | USB 开关 | 输出数 | 1 |
| 比率 - 输入:输出 | 1：1 | 输出配置 | 高端 |
| 输出类型 | P 通道 | 接口 | 开/关 |
| 电压 - 负载 | 2.7V ~ 5.5V | 电压 - 供电 (Vcc/Vdd) | 不需要 |
| 电流 - 输出（最大值） | 500mA | 导通电阻（典型值） | 95 毫欧 |
| 输入类型 | 非反相 | 特性 | 状态标志 |
| 故障保护 | 限流（固定），超温，反向电流，UVLO | 工作温度 | -40°C ~ 85°C（TA） |
| 安装类型 | 表面贴装型 | 供应商器件封装 | 8-SO |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
AP2151SG-13手册
AP2151SG-13概述
AP2151SG-13 产品概述
AP2151SG-13是一款高性能的功率电子开关，专为满足各种电子产品的需求而设计，尤其适用于需要高效能和稳健保护机制的场合。此型号的开关类型为USB开关，具有明确的高端输出配置，可以实现单路输出，符合1:1的输入输出比率，确保了系统的稳定性和可靠性。
关键特性
电压范围: AP2151SG-13的电压负载范围是2.7V至5.5V，这使其能够广泛应用于各类便携式设备和低电压基的电源管理系统。该电压范围适合于大多数USB电源供电的应用，能够满足日常电子产品在充电及使用过程中的能源需求。
电流承载能力: 该开关具有高达500mA的最大输出电流能力，可以满足博大电子设备在高负载情况下的需求，确保设备在峰值负载下可靠工作。
导通电阻: AP2151SG-13的典型导通电阻为95mΩ，极低的导通电阻意味着该开关能够降低能量损耗，提高设备的整体效率。这在现代设备中尤为关键，因为能耗直接影响到电池续航和系统稳定性。
工作温度: 此元件的工作温度范围为-40°C至85°C，确保其在恶劣的环境条件下也能够稳定工作，特别适合于需在高温或极低温环境下运行的应用。
保护机制: AP2151SG-13具备全面的故障保护特性，包括限流（固定）、超温保护、反向电流保护及欠压锁定（UVLO）。这些功能确保在异常情况下，开关能迅速切断电源以保护后端电路，增强了系统的安全性和可靠性。
状态标志特性: AP2151SG-13提供状态指示，这能够帮助用户快速了解开关的工作状态，进一步增强了用户体验和操作的便利性。
应用场景
鉴于其优越的性能参数，AP2151SG-13广泛应用于以下领域：
- 便携设备: 包括智能手机、平板电脑、移动电源等，AP2151SG-13可以作为USB电源开关，实现对设备充电管理与控制。
- 消费电子产品: 在各种电子产品如音响、游戏机等的电源管理中发挥着重要作用。
- 工业控制: 适用于需要高可靠性和稳定性的工业设备，确保在关键工况下的稳健运行。
- 汽车电子: 在车载电子设备中用于电源管理，以确保设备在极端条件下的可靠性。
封装信息

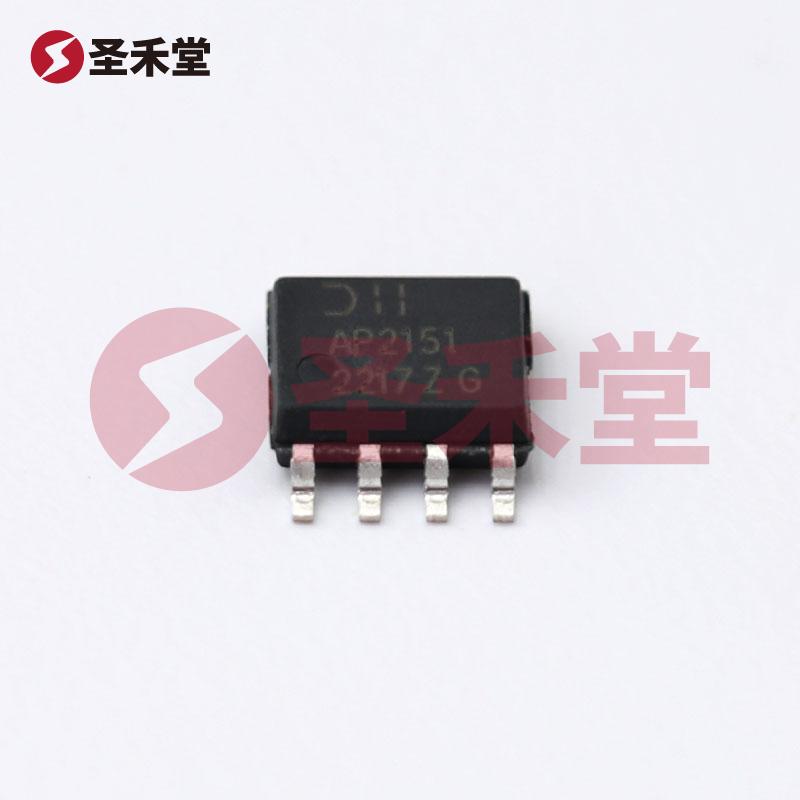

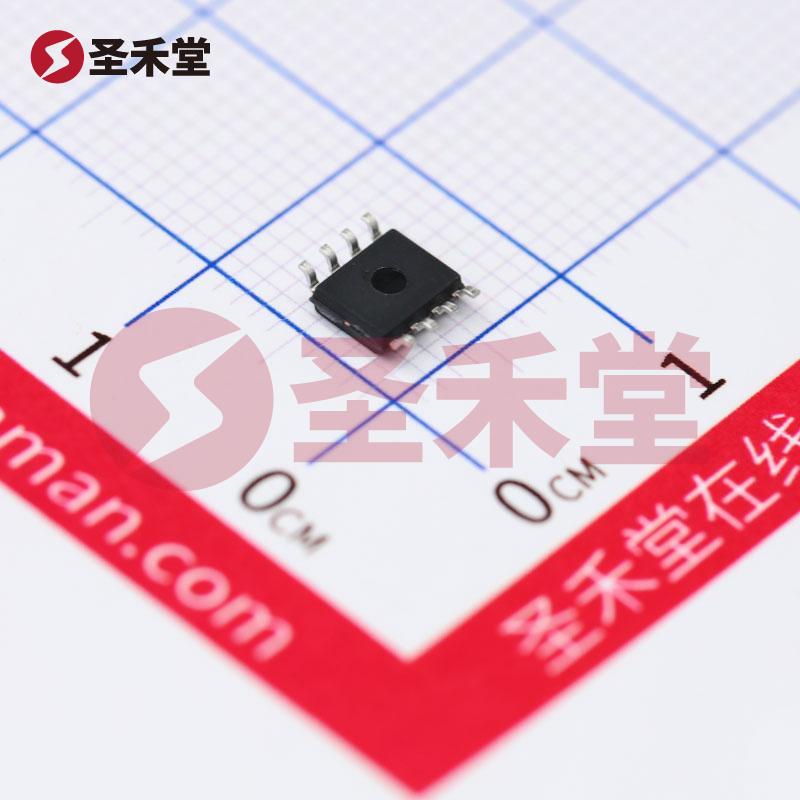

AP2151SG-13采用8-SOIC（0.154"，3.90mm宽）封装，支持表面贴装型安装方式，方便于现代紧凑型电路设计，节省电路板空间并提高装配效率。
结论
AP2151SG-13是一款兼具高性能、可靠性及实用性的功率电子开关，特别适合在各种现代电子产品中的电源管理应用。凭借其优秀的电气性能与丰富的保护特性，AP2151SG-13可以为设计工程师提供更加灵活且安全的解决方案。作为DIODES（美台）品牌的产品，其质量及可靠性值得信赖，无疑是追求高效、低能耗设计方案的理想选择。
