3224W-1-501E

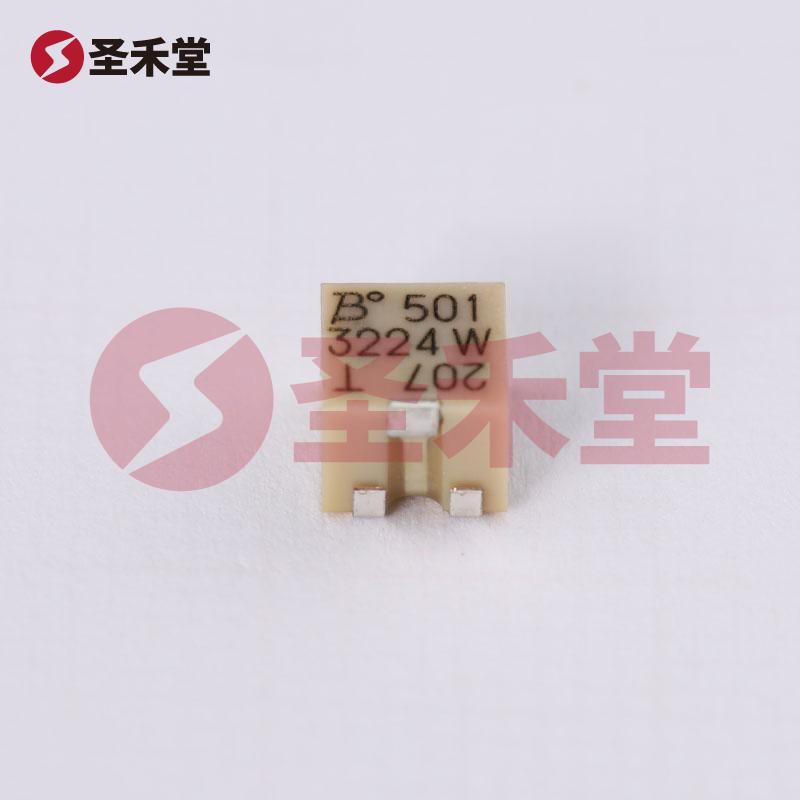

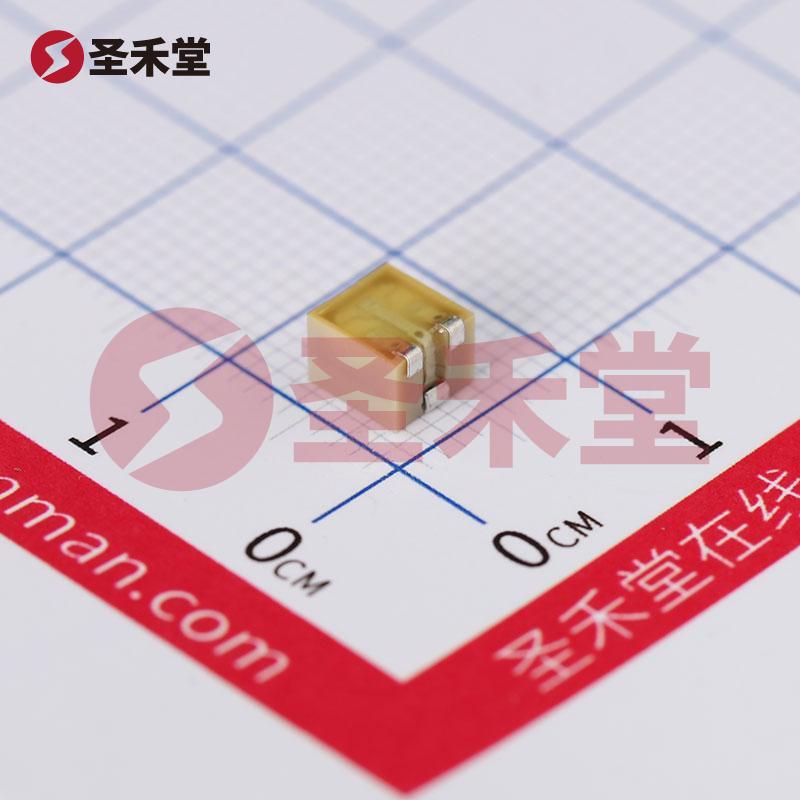

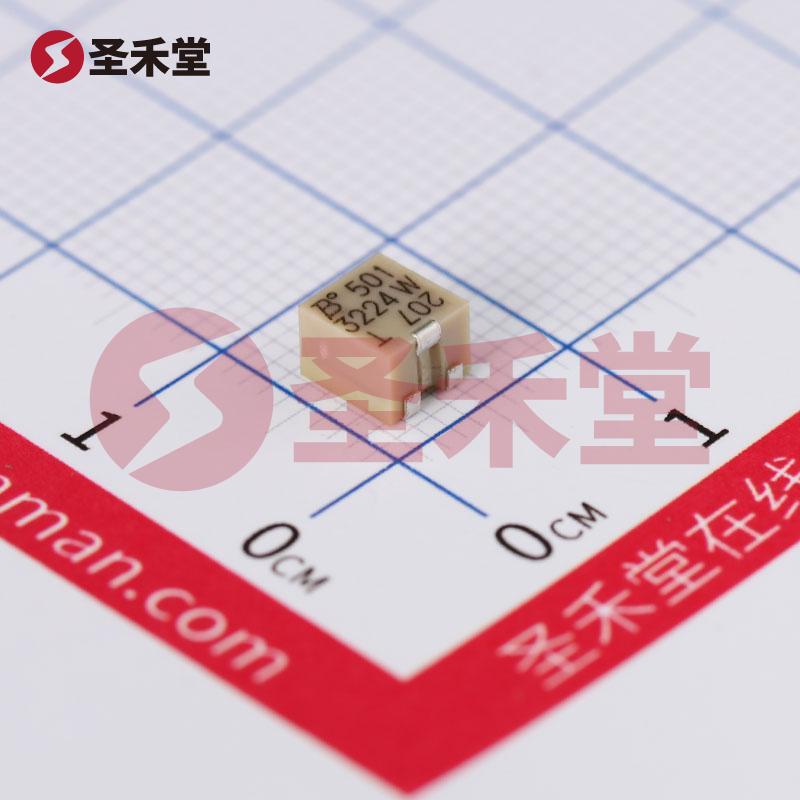

产品概述：3224W-1-501E 可调电阻电位器

基本信息

3224W-1-501E是一款高性能的可调电阻，具有500 Ohms的电阻值和高达0.25W的功率承载能力，专为电子产品的各种调节需求设计。品牌BOURNS在该元器件的开发和生产上积累了丰富的经验，确保了其卓越的品质和稳定性。此型号电位器适用于表面贴装（SMD）应用，具有紧凑的封装尺寸（4.80mm x 3.50mm x 5.30mm），能够轻松集成到空间有限的电路板设计中。

参数细节

1. 电阻值与功率：该电位器的标称电阻为500 Ohms，最大功率可达0.25W（1/4W）。这一特点使其适合于大部分中低功率电子应用，如消费电子、工业设备和通讯产品。

2. 容差与温度系数：该产品的容差为±10%，适合那些对精度要求不是极其苛刻的应用。同时，它具有±100ppm/°C的温度系数，表明在温度变化时，该电位器的电阻值变化相对较小，从而确保了电路的稳定性和可靠性。

3. 匝数与调节类型：3224W-1-501E具有12匝的调节范围，并采用顶部调节设计，方便用户在电路安装后进行微调，以实现精确的电阻值调节，这对多种应用尤为重要，如音频设备、传感器和调光电路等。

4. 材料与封装：采用优质金属陶瓷材料，其耐温性和稳定性均优于传统碳膜电阻。此外，3224W系列封装采用了一种选用的表面贴装封装（SMD-3P），与现代电子电路设计标准相匹配。紧凑的尺寸使其成为高密度电子板设计的理想选择。

5. 端接样式：J引线的设计确保了最优的电气连接，并有助于简化组装过程，这对生产效率至关重要。此设计特别适合自动化贴片机的操作，能够提高生产线的效率。

应用场景

3224W-1-501E可广泛应用于各种电子设备中，它特别适合以下领域：

• 消费电子：用于电视机、音响系统、智能家居设备等需要进行音量调节、亮度控制或其他调节功能的消费电子产品。

• 工业设备：在需要调节输出信号或反馈信号的传感器和执行器中，3224W-1-501E是一个可靠的选择。

• 通讯设备：可应用于基础设施设备如路由器和交换机中，以便对性能进行调节和优化。

总结

3224W-1-501E可调电阻电位器凭借其紧凑的设计、优异的电气特性以及出色的制造质量，成为了市场上众多电子应用中不可或缺的元器件之一。无论是在严苛的工业环境还是日常消费电子产品中，其都能提供精准和可靠的性能。选择BOURNS的这款可调电阻，不仅是对性能的保证，更是对产品质量的信赖。
