漏源电压(Vdss) | 60V | 连续漏极电流(Id)(25°C 时) | 20A(Tc) |
栅源极阈值电压 | 3V @ 250uA | 漏源导通电阻 | 40mΩ @ 20A,10V |
最大功率耗散(Ta=25°C) | 42W(Tc) | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 20A(Tc) | 驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 40 毫欧 @ 20A,10V | 不同 Id 时 Vgs(th)(最大值) | 3V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 22.4nC @ 10V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 1287pF @ 25V | 功率耗散(最大值) | 42W(Tc) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | TO-252,(D-Pak) | 封装/外壳 | TO-252-3,DPak(2 引线 + 接片),SC-63 |
DMN6040SK3-13是由美台(DIODES)公司生产的一款高性能N沟道MOSFET场效应管,具备高效率和低功耗的特性,广泛应用于各种电子电路中,如开关电源、直流电机控制、LED驱动、负载开关等。该器件的主要特点包括高漏源电压(Vdss)、高连续漏极电流(Id)以及出色的导通电阻,能够满足现代电子设备对功率管理和热管理的苛刻要求。
漏源电压(Vdss):该器件的漏源电压最高可达60V,适合用于高压电源和电动机控制等场合。
连续漏极电流(Id):在25°C的环境温度下,DMN6040SK3-13的连续漏极电流可达20A,提供了良好的负载能力,适合大功率应用。
栅源极阈值电压(Vgs(th)):该器件的栅源极阈值电压为3V@250µA,能够与多种驱动电压兼容,确保在不同应用场景下的灵活性。
漏源导通电阻(Rds(on)):在20A、10V的条件下,其导通电阻为40mΩ,极低的导通电阻可以显著减少功率损耗,提高转换效率。
最大功率耗散:在环境温度为25°C时,该MOSFET的最大功率耗散能力为42W,适应各种工作条件,提升系统可靠性。
工作温度范围:该器件的工作温度范围广泛,从-55°C到150°C,适合特殊环境下的应用。

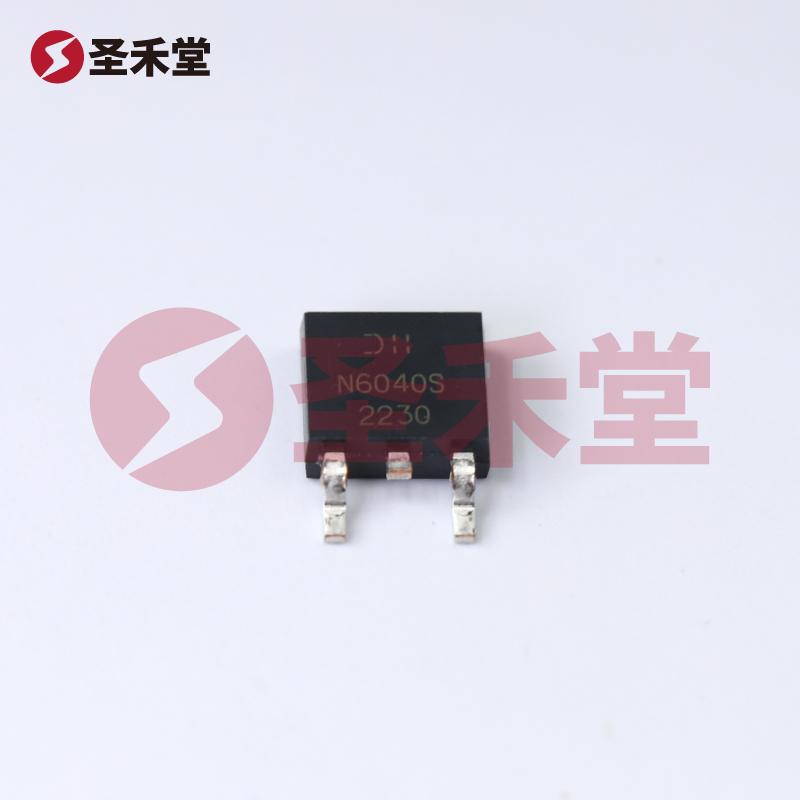

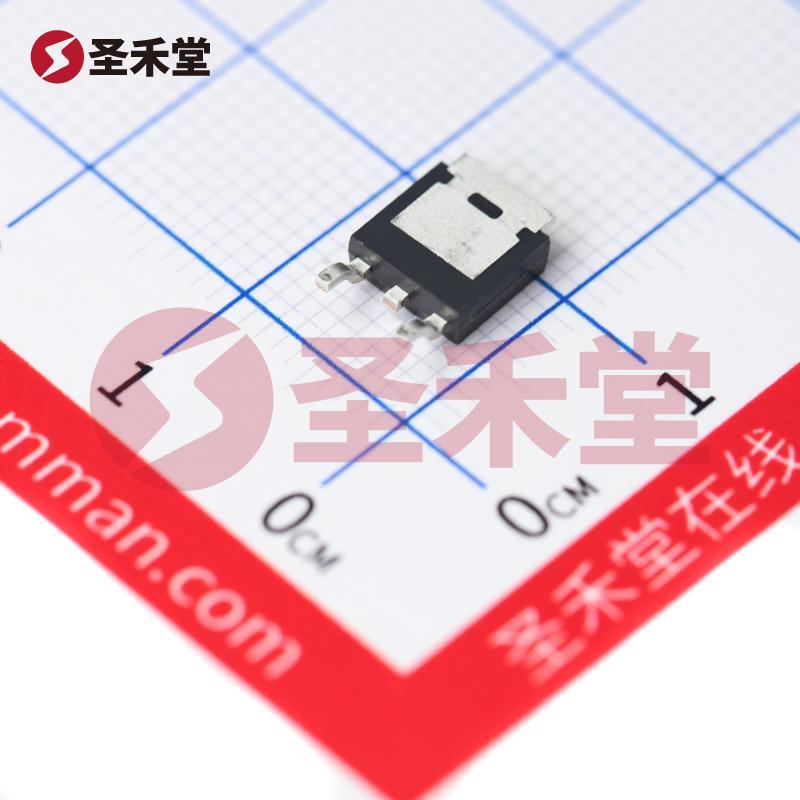

表面贴装型(SMD):DMN6040SK3-13采用TO-252封装,具有良好的散热特性,适合自动贴片及密集布局。
高栅极电荷(Qg):在10V的驱动下,栅极电荷达到22.4nC,结合适中的开关速度,适合高速开关应用。
输入电容(Ciss):在25V时,输入电容为1287pF,确保系统在高频率下的稳定性与高效驱动。
最大Vgs值:该MOSFET的栅源最大电压为±20V,提供了较大的设计余量,提升了设计的灵活性和安全性。
DMN6040SK3-13广泛应用于以下电子产品和系统中:
DMN6040SK3-13是一款高性能、高可靠性的N沟道MOSFET,凭借其卓越的电气性能、广泛的工作温度范围和适应性强的设计,成为电源设计、功率管理和各类控制电路中不可或缺的核心元件。通过合理的应用与设计,可以有效提升整个系统的性能和可靠性,降低能耗,是现代电子设备升级换代的理想选择。
