TPD1E05U06DPYR

TPD1E05U06DPYR 产品概述

概述

TPD1E05U06DPYR 是德州仪器（Texas Instruments）推出的一款高性能瞬态抑制二极管（TVS），专为HDMI接口提供可靠的电源线路保护。该产品通过有效抑制电压瞬态和脉冲浪涌，确保连接设备的安全性，防止过电压和过电流损坏，从而提高电子产品的可靠性和寿命。

类型与设计

该器件属于转向装置（轨至轨）类别，具备单向通道设计，适合低功耗应用场景。其独特的设计使得它能够在集成电路和敏感元器件之间形成有效的保护屏障，尤其是在HDMI等高速数据传输接口中，高效消除由静电放电（ESD）和电源浪涌引起的潜在损害，是电子设备设计中不可或缺的组件。

电气特性

TPD1E05U06DPYR 的核心电气特性包括：

• 反向断态电压：典型值为 5.5V，最大值不超过 5.5V，确保在正常工作条件下不会影响通道信号的完整性。
• 击穿电压：最小值为 6V，当电压超过这一阈值时，器件能够快速导通以保护后续负载。
• 电压箝位：在不同的峰值脉冲电流（Ipp）条件下，最大电压箝位为 14V，有效缓冲瞬时电压尖峰。
• 电流峰值脉冲能力：支持高达 2.5A 的峰值脉冲电流（10/1000µs 脉冲），显著提升了其应对瞬态过电流的能力。
• 功率峰值脉冲：能承受高达 40W 的功率脉冲，适用于严苛的工作环境。

工作环境

此器件在宽广的工作温度范围内表现出色，从 -40°C 到 125°C（TA），能够适应多种工业及商业应用的环境条件。即便在极端的温度变化下，TPD1E05U06DPYR 仍能保持稳定的性能，不会影响其可靠性和响应时间，是设计用于严酷环境的理想选择。

封装与安装

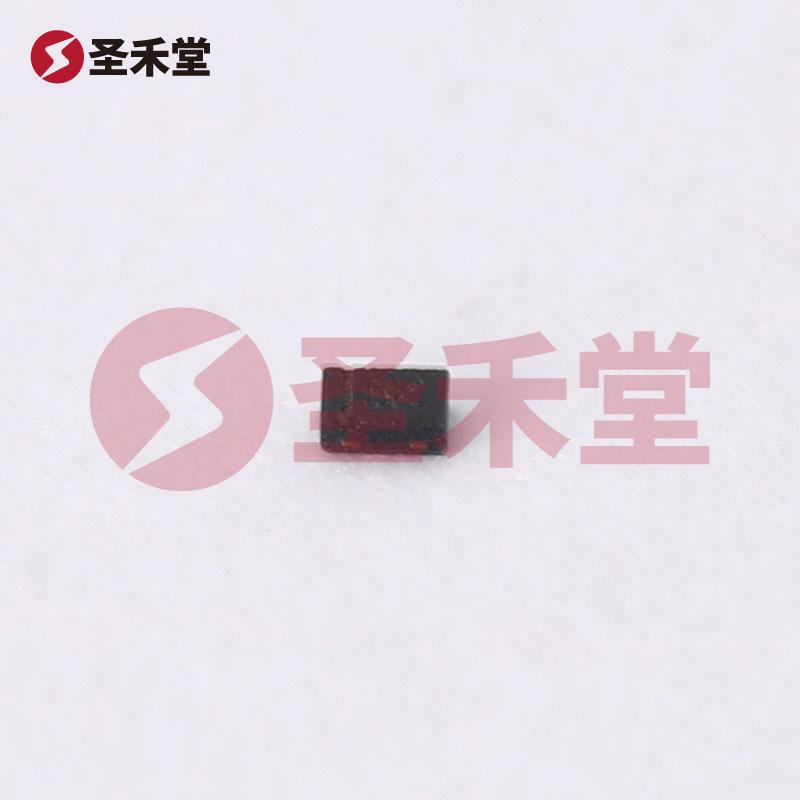

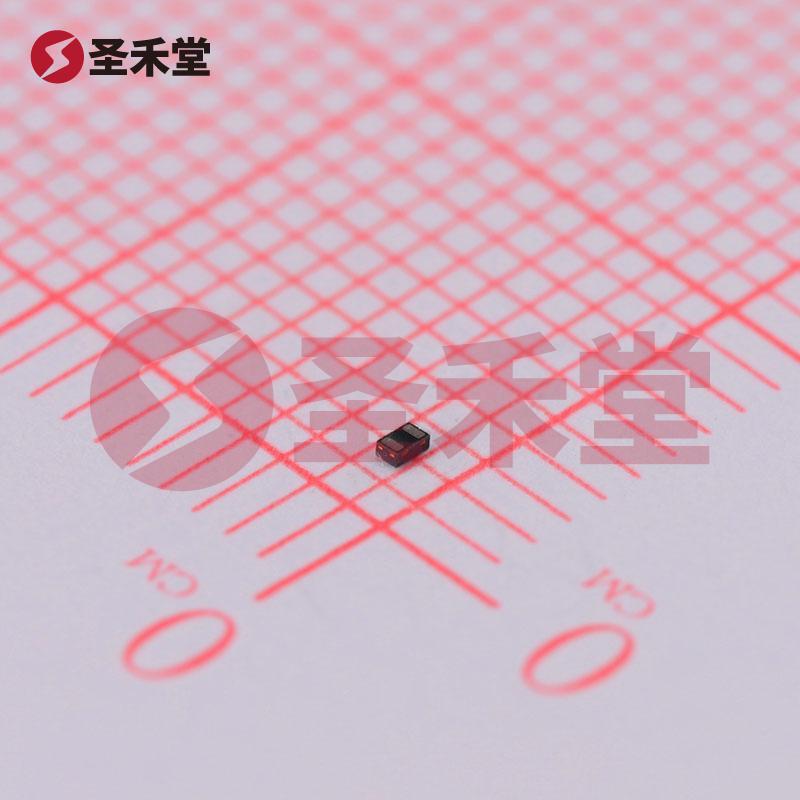

TPD1E05U06DPYR 采用表面贴装型封装，尺寸为0402（1006 公制），这意味着它非常适合于空间受限的PCB设计。其封装类型为X1SON-2（1x0.6），为设计师提供了灵活的选择，可以有效地满足各种布局需求。

应用

该瞬态抑制二极管的主要应用包括但不限于：

• HDMI 接口的电源线路保护
• 消费电子产品中的过电压保护
• 工业设备、通讯设备以及汽车电子产品的瞬态抑制
• 任何需要防止电压浪涌并确保信号完整性的电子设备

结论

综上所述，TPD1E05U06DPYR 是一款功能强大的瞬态抑制二极管，凭借其卓越的电气特性、宽广的工作温度范围以及适应于空间有限的封装类型，成为HDMI接口及其他电子产品线路保护解决方案的理想选择。其高峰值脉冲电流和功率处理能力，结合德州仪器的可靠性和行业经验，使其在现代电子设计中发挥着至关重要的作用。设计师和工程师在选择保护元件时，可以将TPD1E05U06DPYR作为一个重要的考虑因素，以确保系统的安全与稳定。
