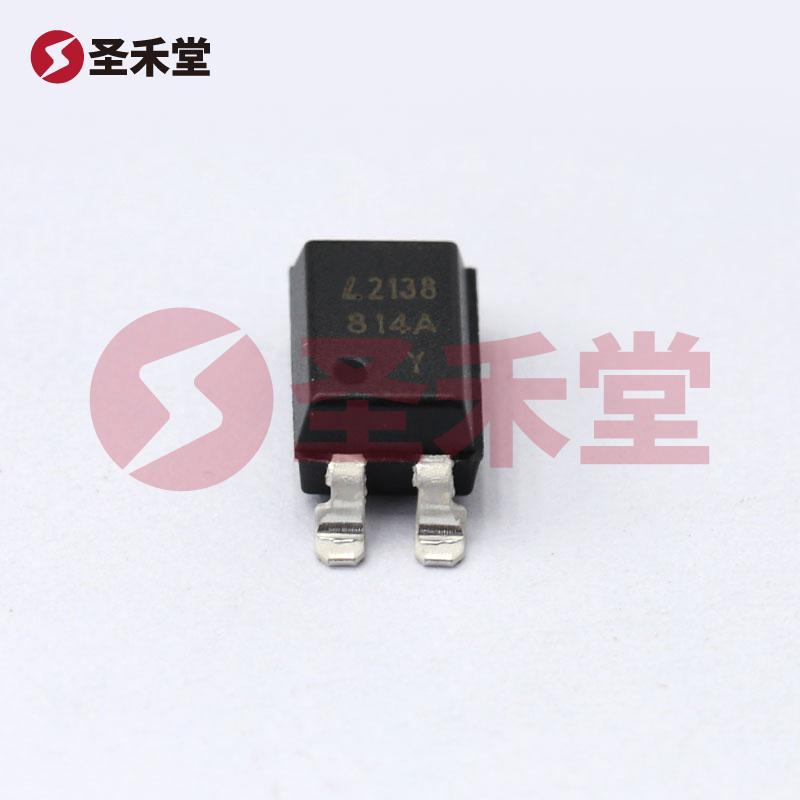

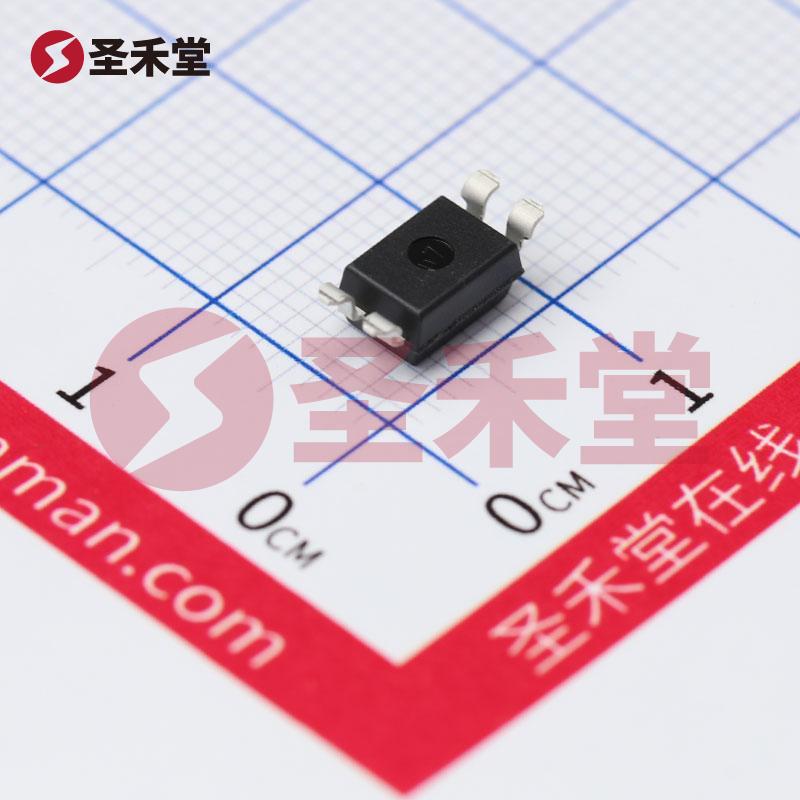

LTV-814S-TA1
LTV-814S-TA1参数
| 通道数 | 1 | 电压 - 隔离 | 5000Vrms |
| 电流传输比（最小值） | 20% @ 1mA | 电流传输比（最大值） | 300% @ 1mA |
| 上升/下降时间（典型值） | 4µs，3µs | 输入类型 | AC，DC |
| 输出类型 | 晶体管 | 电压 - 输出（最大值） | 35V |
| 电流 - 输出/通道 | 50mA | 电压 - 正向 (Vf)（典型值） | 1.2V |
| 电流 - DC 正向 (If)（最大值） | 50mA | Vce 饱和压降（最大） | 200mV |
| 工作温度 | -30°C ~ 110°C | 安装类型 | 表面贴装型 |
| 封装/外壳 | 4-SMD，鸥翼 | 供应商器件封装 | 4-SMD |
LTV-814S-TA1手册
LTV-814S-TA1概述
LTV-814S-TA1 产品概述
LTV-814S-TA1 是一款高性能的光电隔离器，主要用于电气隔离、信号传输和开关控制等应用。该产品具有单通道设计，采用表面贴装型（SMD）封装，便于在现代电子设备中的集成和应用。其广泛应用于工业自动化、家用电器、医疗设备及通信领域，为用户提供高效、安全的解决方案。
基础参数
通道数： LTV-814S-TA1 具有单一通道，可以实现简单明了的信号隔离和传输。
电压隔离： 本光电隔离器具备高达 5000Vrms 的电压隔离能力，能够确保输入和输出之间的安全隔离，防止高压电流对下游电路的损害。
电流传输比（CTR）： LTV-814S-TA1 在 1mA 的输入电流下，最小电流传输比为 20%，最大可达 300%，这意味着其具有良好的信号传输能力，可以轻松驱动下游负载。
上升/下降时间： 该器件的上升时间和下降时间典型值为 4µs 和 3µs，具有较快的响应速度，适合高频信号的处理需求，提高了整个系统的效率。
输入类型和输出类型： LTV-814S-TA1 支持 AC 和 DC 的输入信号，输出则通过晶体管进行，具备良好的适用性，可以用于多种应用场景。
电压输出和电流输出： 该器件的最大输出电压为 35V，支持每个通道高达 50mA 的输出电流，这使其能够适应不同的负载要求。
正向电压和正向电流： 典型的正向电压 (Vf) 为 1.2V，最大直流正向电流 (If) 为 50mA，这使得器件在稳定运行的同时，也提供了良好的效率。
Vce 饱和压降： 在最大饱和状态下，Vce 饱和压降为 200mV，确保了信号的良好传递，最小化了通道间的信号损失。
工作温度范围： LTV-814S-TA1 的工作温度范围广泛，从 -30°C 至 110°C，使其适应多种环境条件下的操作需求，尤其在工业应用中表现优异。
封装类型与尺寸： 该元件采用 4-SMD 封装，具有鸥翼结构，方便焊接和安装，减少了因体积过大可能引起的空间问题。
应用场景
LTV-814S-TA1 的设计使其能够在许多领域中发挥关键作用：
工业自动化： 在自动化设备和控制系统中，提供安全的信号隔离，确保操作的稳定性和可靠性。
家用电器： 其高隔离电压和优良的电流传输比使其成为家用电器中控制信号和保护功能的理想选择。
医疗设备： 在医疗电子设备中，LTV-814S-TA1 能够为患者和设备之间提供必要的电气隔离，增强设备的安全性。
通信产品： 光电隔离器在通信设备中，尤其是数据传输系统中，能够有效抑制干扰，保证数据传输的准确性和稳定性。
通过其卓越的性能和广泛的应用潜力，LTV-814S-TA1 不仅为设计工程师提供了灵活的设计选项，也为最终产品的可靠性和性能提供了有力保障。这使其成为现代电子设计中不可或缺的重要元件之一。
