RC0603FR-0712K1L
RC0603FR-0712K1L参数
| 制造商 | Yageo | 系列 | RC |
| 包装 | 卷带（TR） | 零件状态 | 有源 |
| 容差 | ±1% | 功率 (W) | 0.1W，1/10W |
| 成分 | 厚膜 | 温度系数 | ±100ppm/°C |
| 工作温度 | -55°C ~ 155°C | 封装/外壳 | 0603（1608 公制） |
| 供应商器件封装 | 0603 | 大小 / 尺寸 | 0.063"" 长 x 0.031"" 宽（1.60mm x 0.80mm） |
| 高度 - 安装（最大值） | 0.022""（0.55mm） | 端子数 | 2 |
| 电阻 | 12.1 kOhms |
RC0603FR-0712K1L手册
RC0603FR-0712K1L概述
产品概述：RC0603FR-0712K1L
制造商与系列
RC0603FR-0712K1L系列是由知名电子元件制造商Yageo（国巨）生产的高品质贴片电阻，属于RC系列。Yageo作为全球领先的被动电子元器件制造商，凭借其在电阻、陶瓷电容和其他被动元件领域的丰富经验，以高可靠性和优异性能赢得了许多客户的信赖。
基本参数
RC0603FR-0712K1L的电阻值为12.1 kΩ，公差为±1%。它是一款功率为0.1W（1/10W）的厚膜电阻，标称功率适合多种低功率电子应用，例如信号处理和传感器电路。其优越的温度系数为±100ppm/°C，适用于需要良好温度稳定性的应用场合。
温度适应性
该电阻能够在-55°C到155°C的广泛工作温度范围内运作，保证了其在极端环境下的可靠性和稳定性，使其适合于汽车、工业、消费电子等领域。这项特性使得RC0603FR-0712K1L成为高温及低温运行设备的理想选择，能够保持其电阻特性不变。
封装与尺寸

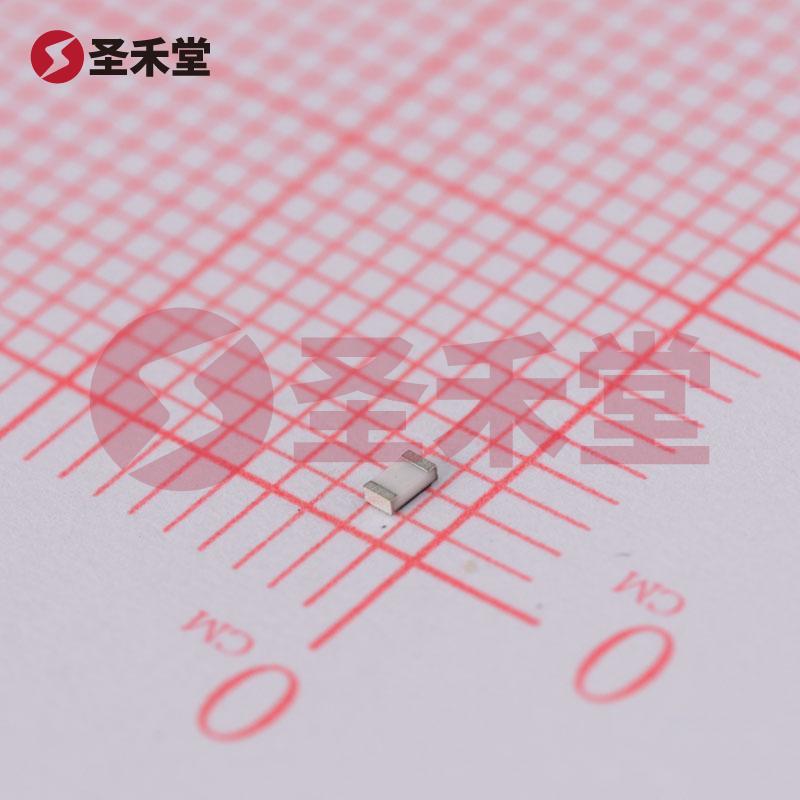

RC0603FR-0712K1L采用0603 (1608公制) 封装，其尺寸为0.063"长 x 0.031"宽（1.60mm x 0.80mm），高度为0.022"（0.55mm）。这种小型化封装不仅节省了电路板的空间，还能带来更高的设计灵活性，适合当前趋势越来越小型化的消费电子产品。
应用场景
由于其高精度和良好的功率特性，RC0603FR-0712K1L被广泛应用于多个场景，包括：
消费电子产品：如手机、平板电脑和电视等，对体积和功效都有严格要求的设备。
汽车电子：汽车中的传感器、电源管理系统及控制单元等都需要高可靠性的电阻以保证系统稳定运行。
工业自动化：用于各种控制和监测设备，以确保在极端条件下的准确性和稳定性。
医疗设备：各种医疗仪器中的信号处理和传输应用需要精确和稳定的电阻输出，以确保医疗数据的准确性和可靠性。
结论
综上所述，Yageo的RC0603FR-0712K1L贴片电阻以其优异的性能参数、广泛的工作温度范围、紧凑的封装设计和多样的应用场景，成为电子设计师在开发各种设备时的可靠选择。无论是在高需求的工业环境中，还是在高精度的消费电子产品上，RC0603FR-0712K1L都能确保电路的稳定性和可靠性，是现代电子设计中不可或缺的重要元件之一。
