SMCJ12A
SMCJ12A参数
| 极性 | Unidirectional | 峰值脉冲电流（10/1000us） | 75.4A |
| 箝位电压 | 19.9V | 击穿电压（最小值） | 13.3V |
| 反向关断电压（典型值） | 12V | 类型 | 齐纳 |
| 单向通道 | 1 | 电压 - 反向断态（典型值） | 12V |
| 电压 - 击穿（最小值） | 13.3V | 不同 Ipp 时电压 - 箝位（最大值） | 19.9V |
| 电流 - 峰值脉冲 (10/1000µs) | 75.4A | 功率 - 峰值脉冲 | 1500W（1.5kW） |
| 电源线路保护 | 无 | 应用 | 通用 |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |

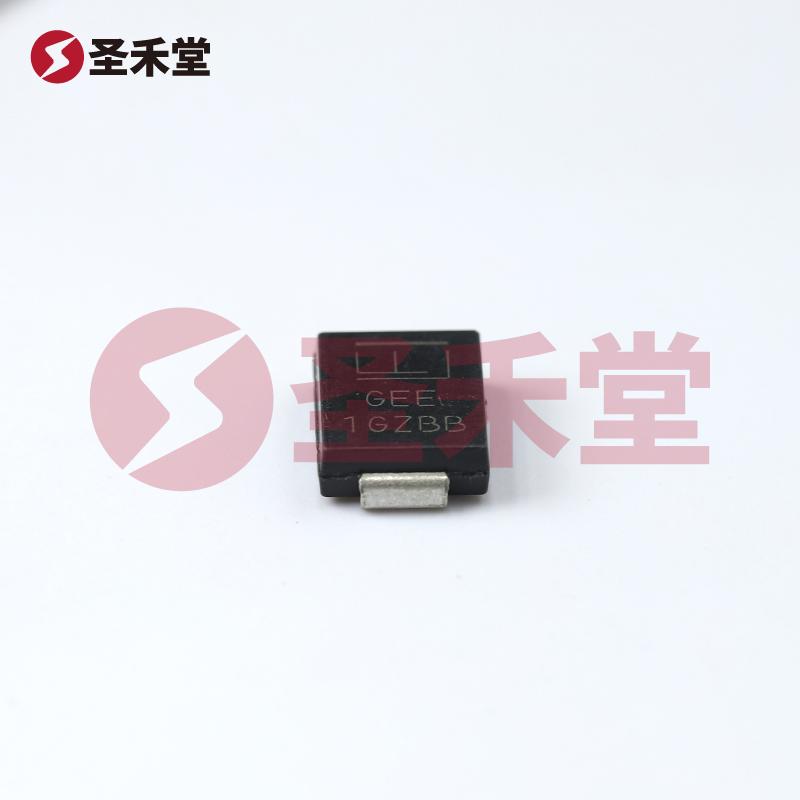

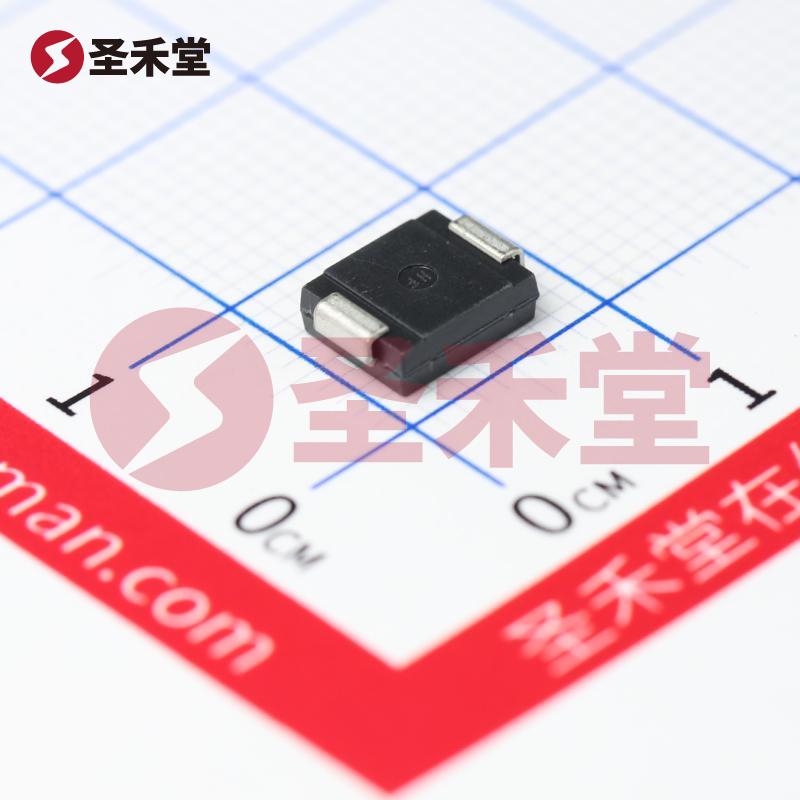

| 封装/外壳 | DO-214AB，SMC | 供应商器件封装 | DO-214AB（SMCJ） |
SMCJ12A手册
SMCJ12A概述
SMCJ12A 产品概述
概述： SMCJ12A 是一款高性能的瞬态电压抑制（TVS）二极管，主要用于保护敏感电子设备免于瞬时过电压和浪涌电流的影响。此产品由美国力特公司（Littelfuse）制造，具备卓越的技术规格，使其成为各种应用场景的理想选择。
关键参数：
峰值脉冲电流（Ipp）： SMCJ12A 的峰值脉冲电流为75.4A（10/1000μs），使其能够在极端条件下有效工作。此特性对于那些接收突发过电压的电路至关重要。
击穿电压（V(BR)）： SMCJ12A 的最小击穿电压为13.3V，确保在过电压条件下尽早进入导通状态，保护后级元器件。
箝位电压（V(Clamped)）： 最大箝位电压为19.9V，这一特性表明，SMCJ12A 在发生过电压时能将电压限制在一个安全值内，从而防止对电路产生损坏。
反向关断电压（V(RWM)）： 该产品的典型反向关断电压为12V，这使得其在正常工作条件下能够精确控制反向电流，防止意外击穿。
极性与配置： SMCJ12A 是一款单向（Unidirectional）的TVS二极管，特别适合只需要单向保护的应用场景。其表面贴装的封装类型（DO-214AB/SMC）使得产品在空间受限的设计中也能够轻松集成，为多种PCB设计提供了灵活性和方便性。
功率容量： SMCJ12A 能承受的峰值脉冲功率高达1500W（1.5kW），这一高功率额定值使其在应对电力浪涌和瞬态过电压时表现出色，能够持续保护电路在高负载状态下的安全性。
工作环境： 该型号的工作温度范围非常宽广，从-55°C到150°C（TJ），适合在极端环境条件下运行。这一特性使得SMCJ12A 在汽车电子、工业设备以及通信设备等要求苛刻的应用领域中表现良好。
应用领域： SMCJ12A 适用于通用电子设备的过电压保护，广泛应用于消费电子、汽车电子、网络通信、工业自动化等领域。无论是保护敏感的微处理器，还是确保电源线路的稳定性，SMCJ12A 都是一个理想的选择。
结论： 总体而言，SMCJ12A 代表了先进的瞬态电压抑制技术，是保护电路中不可或缺的元器件。凭借其优越的电气特性、稳定的工作性能和灵活的封装形式，使得该产品成为各类电子设备设计中的重要组成部分。选择SMCJ12A，即为您的电气系统增添了一层稳固的保护屏障，有效降低因过电压而导致的故障风险。
