MBR0530L-TP

MBR0530L-TP 产品概述

基本介绍

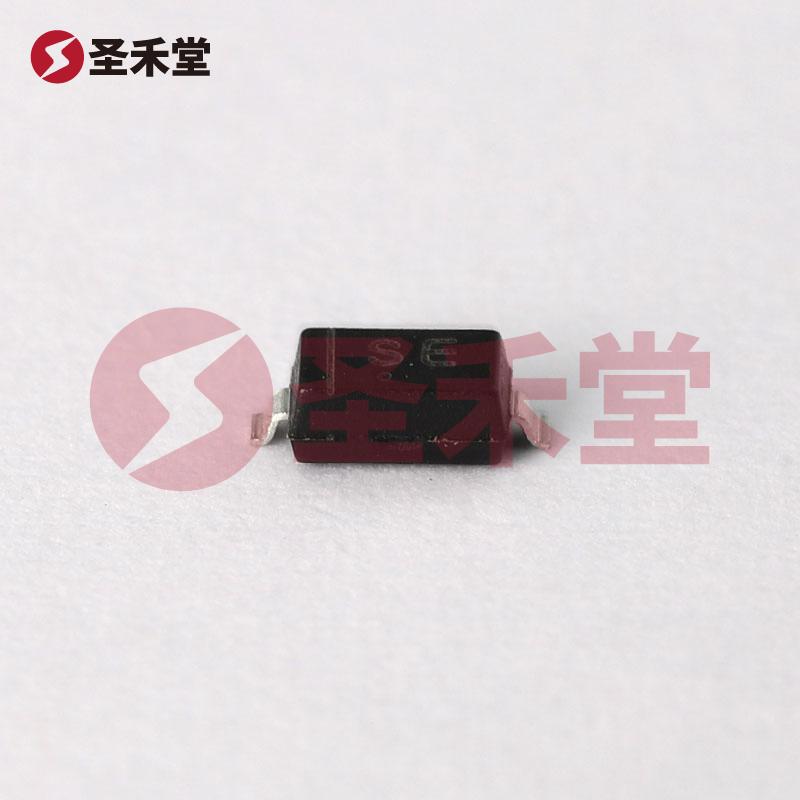

MBR0530L-TP 是一款由美微科（MCC）生产的高性能肖特基二极管，专为需要快速开关与高效率的电子应用而设计。该产品采用表面贴装（SMD）封装，形式为 SOD-123，适合于自动化贴片生产，广泛应用于消费电子、通讯设备、计算机及其周边设备等高端电子电路中。

产品特点

• 肖特基二极管：MBR0530L-TP 是一种肖特基二极管，以其低正向压降和快速恢复时间闻名。这使得设备在输入电流变化时具有优越的性能，尤其在高频应用中，表现更为突出。

• 低正向压降：其在 500mA 电流下的正向电压为 430mV，较其他二极管在同等条件下表现出较低的能量损耗和热输出，有助于系统提高整体效率。

• 反向电压处理能力：该器件的最大反向电压（Vr）为 30V，能够承受一般的电源、电池等应用中的高电压情况，保证稳定性和可靠性。

• 高整流电流能力：MBR0530L-TP 持有高达 500mA 的平均整流电流（Io），符合各类电源管理和整流应用的需求。

• 反向泄漏电流：在 30V 的情况下，其反向泄漏电流（Ir）仅为 130µA，这使得其适合在低功耗设计中使用，有助于延长电池的使用寿命和降低功耗。

• 工作温度范围：该二极管的结温工作范围宽，从 -65°C 到 125°C，适用于各种环境条件下的应用，使其能够应对严苛的工作条件。

应用场景

MBR0530L-TP 的应用场景相当广泛，涵盖了多个领域：

1. 电源管理：在DC-DC转换器以及电源适配器中，经常使用肖特基二极管，以提高能量转换效率，减少功耗。

2. 整流应用：适用于各种整流电路，包括开关电源、整流桥和倍压电路。在这些应用中，其低正向压降和快速恢复特性尤为重要。

3. 逆变器：在太阳能逆变器和其他类型的电力转换设备中，MBR0530L-TP也能提供高效和可靠的性能。

4. 保护电路：肖特基二极管也常用作浪涌保护二极管，以防止反向电流损害电路。

5. 自动化设备：在各类消费电子产品中，尤其是开启/关闭电源的控制电路，使用肖特基二极管可以提高开关的速度和效率。

封装与兼容性

MBR0530L-TP 的 SOD-123 封装使其具备较小的占板面积，方便集成和组合使用，该封装形式也与市场上大量其他组件兼容，便于设计和布局。由于其表面贴装的特性，可以有效降低生产成本，同时提高贴片机的工作效率。

小结

MBR0530L-TP 是一款具有广泛应用前景的肖特基二极管，凭借其卓越性能、优良的热管理与高可靠性，能够满足现代电子设备在电源管理、整流和保护等多个方面的需求。无论是在高湿、高热的特殊环境下，还是在普通的消费电子产品中，MBR0530L-TP 都能为设计师和工程师提供放心的解决方案。有了如此优秀的性能，该元器件势必在未来的电子产品中占据一席之地。
