PXT2222A,115
PXT2222A,115参数
| 晶体管类型 | NPN | 集电极电流Ic | 600mA |
| 集射极击穿电压Vce | 40V | 额定功率 | 1.1W |
| 电流 - 集电极 (Ic)（最大值） | 600mA | 电压 - 集射极击穿（最大值） | 40V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 1V @ 50mA，500mA | 电流 - 集电极截止（最大值） | 10nA（ICBO） |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 100 @ 150mA，10V | 功率 - 最大值 | 1.1W |
| 频率 - 跃迁 | 300MHz | 工作温度 | 150°C（TJ） |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-243AA |
| 供应商器件封装 | SOT-89 |
PXT2222A,115手册
PXT2222A,115概述
产品概述：PXT2222A,115
基本介绍
PXT2222A,115是Nexperia（安世）推出的一款高效能NPN晶体管，广泛应用于开关和放大电路中。凭借其优越的电气特性和强大的承受能力，该器件特别适合要求严苛的应用 environments，成为现代电子设计中的重要组成部分。
关键参数
- 晶体管类型: NPN
- 最大集电极电流 (Ic): 600mA
- 集射极击穿电压 (Vce): 40V
- 饱和压降 (Vce(sat)): 在集电极电流为50mA和500mA时最大为1V
- 截止电流 (ICBO): 最大10nA
- DC电流增益 (hFE): 最小值100（在150mA和10V条件下）
- 最大功率: 1.1W
- 工作频率: 最高可达300MHz
- 工作温度: 最高可达150°C（结温TJ）
- 封装类型: SOT-89
封装与安装

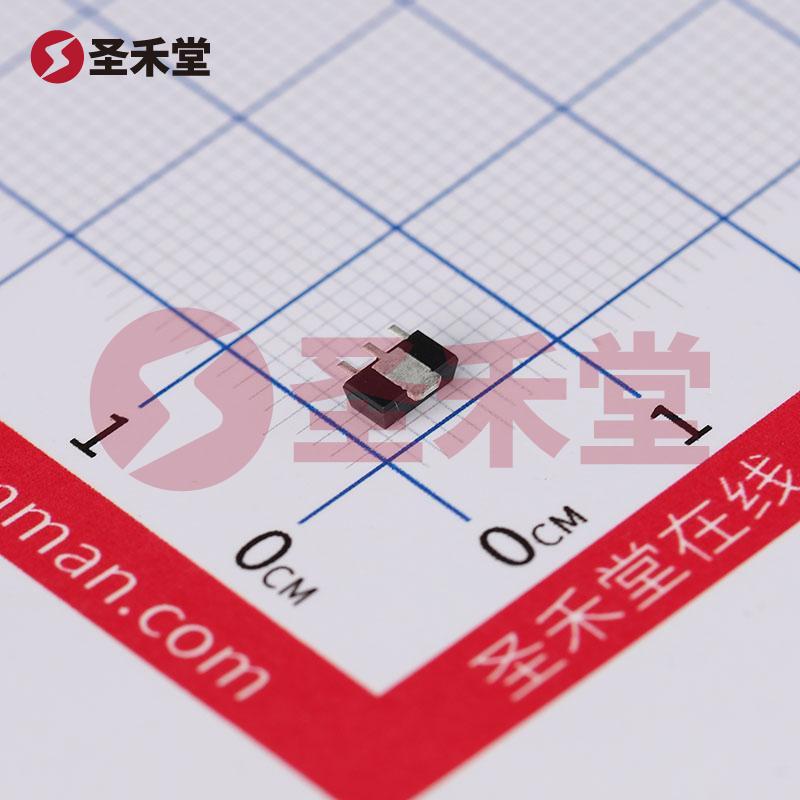

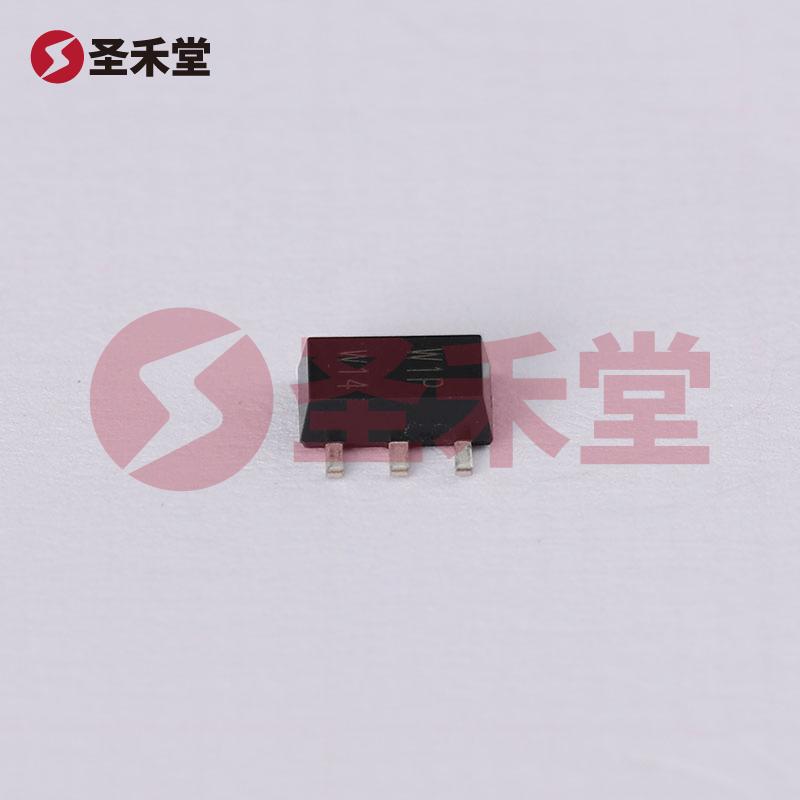

PXT2222A,115采用SOT-89表面贴装封装，这种封装设计不仅提升了器件的散热能力，还能够实现更高的集成度。SOT-89封装通常被广泛应用于消费电子、通信设备以及工业控制领域，因其小巧的外形和优良的性能使其成为现代电子电路中首选的封装形式之一。
应用场景
PXT2222A,115具备高频率和高电流操作能力，适用于各种应用场景：
开关电路: 由于其高集电极电流和快速开关能力，此晶体管适用于开关应用，包括电源管理和自动化控制系统。
放大器电路: 随着较高的电流增益特性，此晶体管可以用作小信号放大器，在音频信号处理和传感器信号调理中有着广泛应用。
无线通信: 其300MHz的跃迁频率使得PXT2222A在RF和微波频率应用中表现优异，适合无线通信线路中使用。
LED驱动: 利用其较高的集电极电流能力，这款晶体管同样可以作为LED驱动器，在各种照明应用中，包括住宅和商业照明解决方案上提供可靠的性能。
优势总结
PXT2222A,115由安世提供，凭借其坚固的设计和卓越的性能，优化了功率损耗和信号质量。它具有出色的电流增益，能够满足高功率应用的需求，并且其紧凑的封装设计降低了PCB空间占用。
总之，PXT2222A,115是一个多功能的NPN晶体管，适合各种电气和电子工程项目，为设计师和工程师提供了极大的灵活性和可靠性。无论是在消费电子、通信设备还是工业控制领域，该器件都展现出了高稳定性与优秀性能，成为各类电路方案的理想选择。
