SGM8634XS14/TR
SGM8634XS14/TR参数
| 共模抑制比(CMRR) | 83dB | 压摆率(SR) | 3.7V/us |
| 商品分类 | 运算放大器 | 噪声密度(eN) | 12nV/√Hz@1kHz |
| 增益带宽积(GBP) | 6MHz | 工作温度 | -40℃~+125℃ |
| 放大器数 | 四路 | 最大电源宽度(Vdd-Vss) | 5.5V |
| 轨到轨 | 轨到轨输入,轨到轨输出 | 输入失调电压(Vos) | 3.5mV |
| 输入失调电压温漂(Vos TC) | 2.4uV/℃ |
SGM8634XS14/TR手册
SGM8634XS14/TR概述
SGM8634XS14/TR 产品概述
一、基本介绍

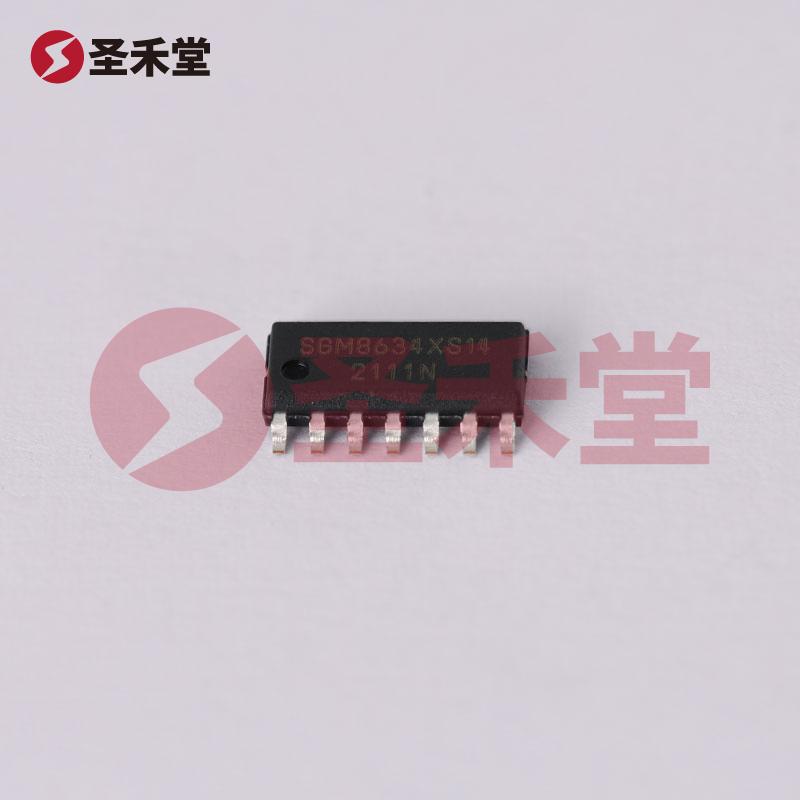

SGM8634XS14/TR 是由圣邦微（SGMICRO）推出的一款高性能运算放大器，采用 SOIC-14 封装，适用于各种需要精确信号处理的应用场景。其具有 470μA 的低静态电流和 6MHz 的带宽特性，使其在低功耗和高频率响应方面表现出色。此外，该运算放大器支持 Rail-to-Rail 输入输出特性，提供了更大的动态范围，非常适合低电压应用。
二、主要特点
低静态电流: SGM8634XS14/TR 的静态电流仅为 470μA，这使其在便携式设备和其他对能源效率敏感的应用中具有显著的优势。设计师可以有效延长电池寿命，降低整体功耗。
高频率响应: 具备 6MHz 的增益带宽产品（GBP），这使得 SGM8634XS14/TR 可以处理较高频率的信号，适合多种信号调理和处理应用。
Rail-to-Rail 输入输出: 该特性允许运算放大器接收的输入信号和输出信号的范围几乎达到电源电压的整个范围。这种特性使其在低电压、低功耗应用中表现更加灵活，确保了最佳的线性度和信号完整性。
优异的线性度与失真性能: SGM8634XS14/TR 的设计使其能够提供杰出的线性性能，低失真，并确保稳定的增益。在各种复杂应用场景中，其信号失真率得到了有效控制。
广泛的应用场景: 该运算放大器可以广泛应用于医疗设备、传感器接口、音频设备及数据采集系统等领域。此外，在信号调理、滤波器设计和数据转换器中也同样适用。
三、应用领域
SGM8634XS14/TR 适合于许多要求高性能及低功耗的应用，包括但不限于：
传感器信号调理：由于其高输入阻抗和 Rail-to-Rail 输出，SGM8634XS14/TR 可以有效地用来调理低电平传感器信号，保证信号的完整性。
音频处理: 由于其低失真和高线性度的特性，该运算放大器在音频放大和音频处理应用中表现出色。
数据采集系统: 该器件可以与 ADC（模数转换器）结合使用，能够对模模拟信号进行有效调理，提高数据采集的精度和准确性。
仪器仪表: 在医疗仪器、便携式测试设备中，SGM8634XS14/TR 的低功耗特性和高精度特性非常适合。
便携式设备: 由于其低功耗特性，特别适合各种便携式电子产品，能够有效延长设备的电池使用寿命。
四、总结
SGM8634XS14/TR 是一款非常优秀的运算放大器，结合了低功耗、高带宽以及灵活的输入输出特性，适用于各类对信号处理要求较高的应用。其高线性度和低失真性能，使其在复杂环境中也能保持良好的信号质量。此外，受益于其广泛的应用 versatility，该运算放大器在现代电子设计中具有重要的应用价值，能够满足设计师对性能和效率的严苛要求。对此设备的选择不仅可以提高系统的性能，也能助力实现更高效的电子产品设计。
