RB168MM-40TR

产品概述：RB168MM-40TR

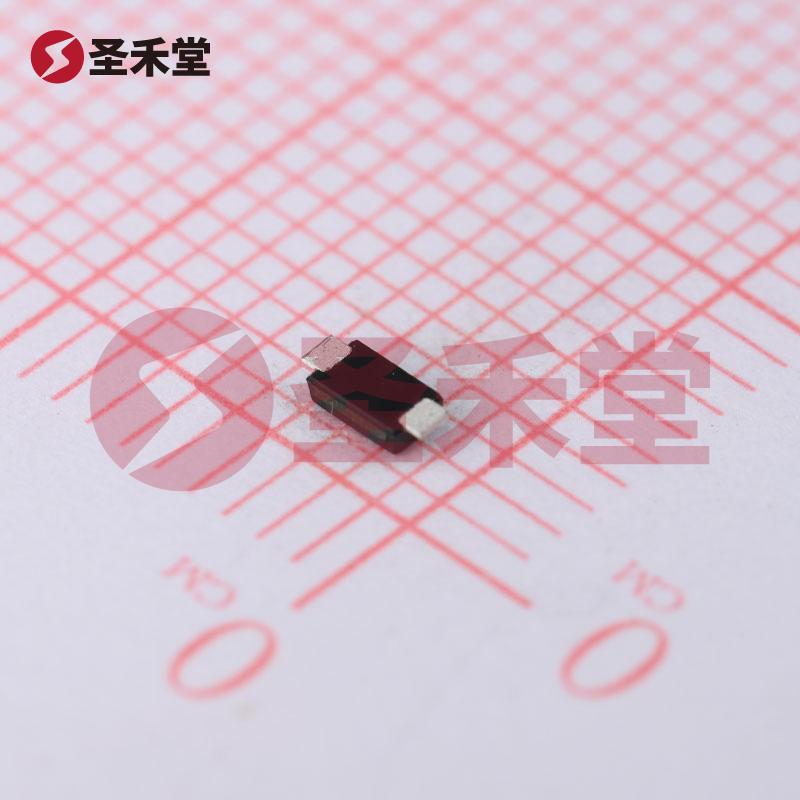

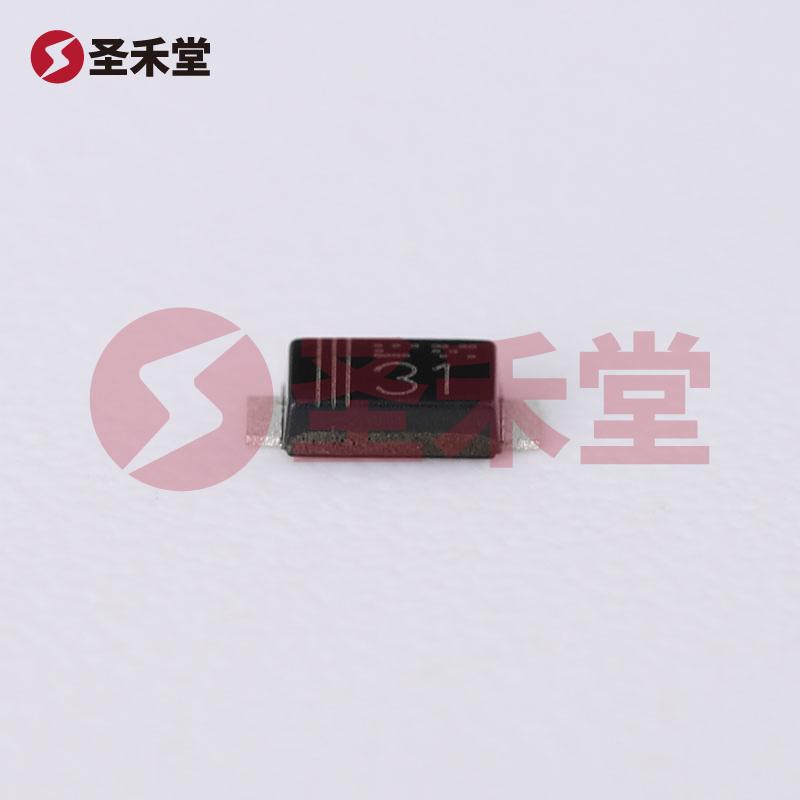

RB168MM-40TR 是一款高性能的肖特基二极管，由知名电子元器件制造商 ROHM（罗姆）公司推出。该产品采用表面贴装技术（SMD），封装类型为 SOD-123FL，是当前电子电路中广泛应用的快速恢复型整流器件之一，尤其适合要求高效率及小型化设计的现代电路。

主要特点

1. 类型：RB168MM-40TR 属于肖特基二极管，这种类型的二极管以其低的正向压降和极快的开关速度而著称，能够有效降低功耗并提高整体电路的效率。

2. 电流和电压规格：

   • 平均整流电流 (Io)：该二极管支持的平均整流电流为 1A，适合中等负载的应用。
   • 正向压降 (Vf)：在 1A 电流下，正向压降为 650mV，这意味着在正常工作条件下功耗较低，有助于提高系统的能效。
   • 最大反向电压 (Vr)：二极管的最大反向电压为 40V，使其能够承受一定程度的电压冲击，适合多种应用场景。

3. 逆向特性：RB168MM-40TR 的反向泄漏电流在 40V 时为 550nA，表明其具有优秀的密封性和低漏电特性，能够在高电压下保持稳定的性能，适合需要长期稳定运行的设备。

4. 工作温度：该二极管的工作温度结可达 150°C，适合高温工作环境，确保其可以在严苛条件下稳定工作。

5. 速度特性：RB168MM-40TR 的切换速度非常快，恢复时间小于 500ns，适用于高频率开关电源和快速信号处理应用，能够满足现代电源管理系统的需求。

应用场景

RB168MM-40TR 在电子设备中具有广泛的应用前景，特别是在以下几个领域：

1. 开关电源：其快速的开关特性和低正向压降使其成为开关电源应用中的理想选择，可有效提升效率，降低能耗。

2. 逆变器和转换器：在逆变器和直流-直流转换器中，RB168MM-40TR 作为整流器使用，可以减少能量损耗并提高转换效率。

3. 电池充电设备：由于其低漏电流特性，RB168MM-40TR 适合用在电池管理系统中，确保充电过程高效且安全。

4. 便携式设备：在智能手机、平板电脑及其他便携式设备中，RB168MM-40TR 的小型化封装和高性能特性为集成电路的设计提供了更多的设计自由度。

5. LED驱动电路：在LED驱动电路中的应用，可以利用其快速恢复的能力，实现高效的能量转换，延长LED的使用寿命。

结论

总体来看，RB168MM-40TR 是一款性能卓越的肖特基二极管，凭借其较低的正向压降、优秀的逆向特性和高工作温度能力，适合广泛的电源管理及信号处理应用。ROHM（罗姆）对该产品的严格质量控制，更是保证了它在各种应用中的稳定性和可靠性。随着对高效率、低功耗产品需求的增加，RB168MM-40TR 必将在未来的电子设计中发挥更大的作用。
