不同 Vds 时输入电容 (Ciss)(最大值) | 4910pF @ 50V | 功率耗散(最大值) | 150W(Tc) |
驱动电压(最大 Rds On,最小 Rds On) | 6V,10V | 安装类型 | 表面贴装型 |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 68nC @ 10V | 漏源电压(Vdss) | 100V |
不同 Id 时 Vgs(th)(最大值) | 3.5V @ 90µA | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 90A(Tc) | 工作温度 | -55°C ~ 175°C(TJ) |
不同 Id、Vgs 时导通电阻(最大值) | 6.8 毫欧 @ 90A,10V | FET 类型 | N 通道 |
Vgs(最大值) | ±20V | 供应商器件封装 | PG-TO252-3 |
封装/外壳 | TO-252-3,DPak(2 引线 + 接片),SC-63 |

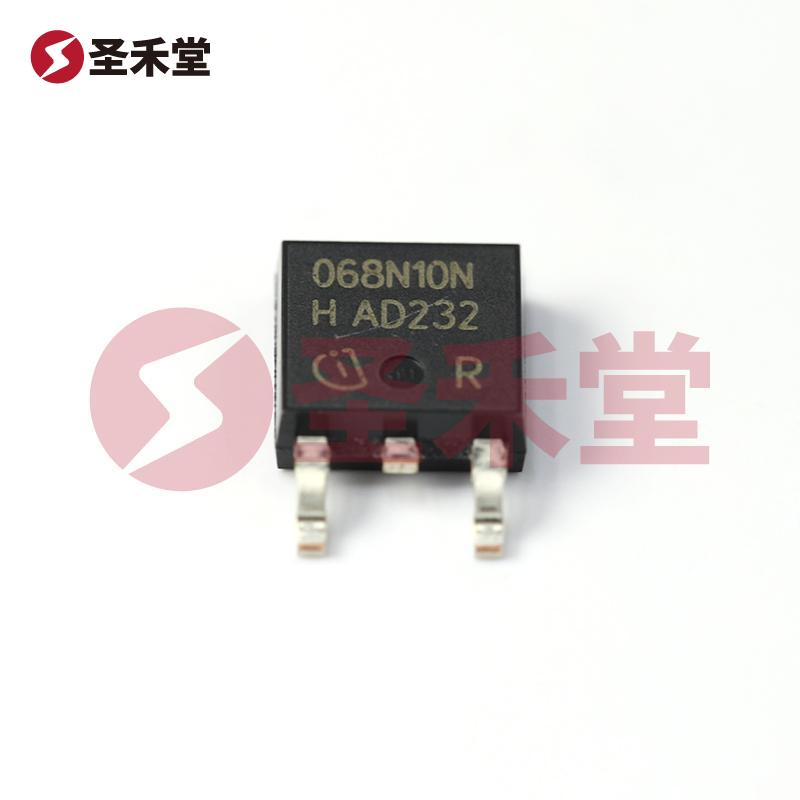

IPD068N10N3GATMA1是由英飞凌(Infineon)生产的一款高性能N沟道金属氧化物半导体场效应管(MOSFET),其设计充分满足高功率、高频率应用的需求。该设备具备150W的功率耗散能力和100V的漏源电压(Vdss),适合用于各种需要高效开关电源、直流-直流转换器及功率放大器等应用场合。

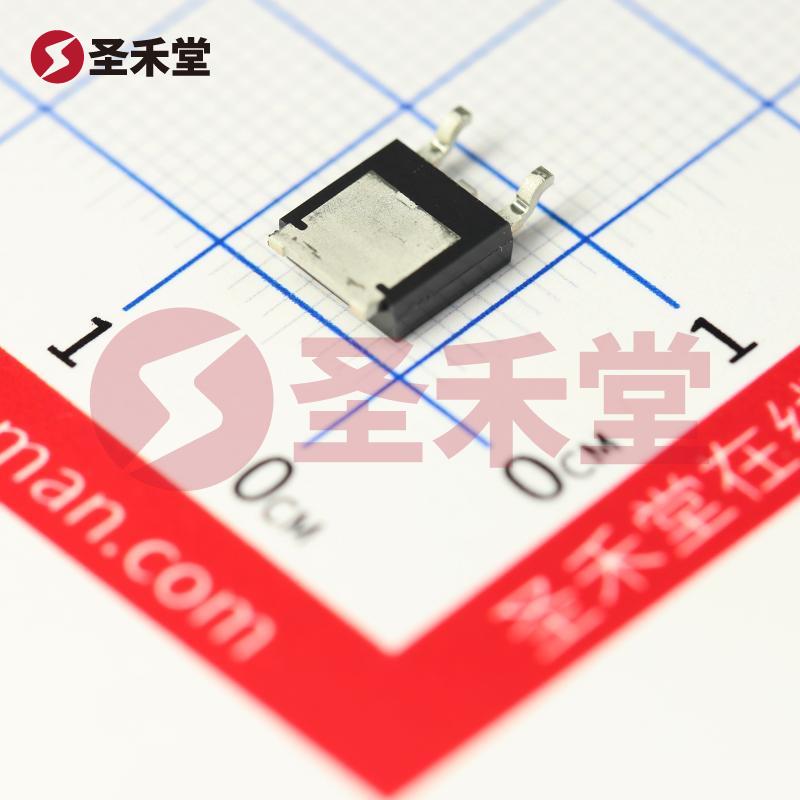

IPD068N10N3GATMA1采用TO-252-3(DPAK)封装形式,具有表面贴装型的优势,尽可能减小PCB占用面积,提升生产效率。此封装不仅方便自动化贴片,而且其良好的散热性能也为高功率应用提供了支持。该MOSFET能够在-55°C ~ 175°C的宽温度范围内稳定工作,适合各种苛刻的工业环境。
该MOSFET适用于多种应用领域,如:
综上所述,IPD068N10N3GATMA1是一款出色的N沟道MOSFET,其优越的电气性能使其在多种电力电子应用中展现出良好的可靠性和效率。凭借其高功率处理能力、低导通电阻以及广泛的工作温度范围,该MOSFET为市场提供了优秀的解决方案,适合任何需要高性能功率开关的设计需求。无论是在消费电子、工业控制还是新能源汽车领域,其特殊的技术参数和性能都将为用户提供显著的技术优势与经济效益。
