SMBJP6KE36A-TP

产品概述：SMBJP6KE36A-TP - TVS二极管

SMBJP6KE36A-TP是来自MCC（美微科）的高性能瞬态抑制二极管（TVS二极管），专为保护电子电路免受瞬态电压冲击而设计。该器件凭借其优越的电气特性和广泛的应用范围，成为通用电路保护中的理想选择。

基本参数

SMBJP6KE36A-TP的关键参数如下：

• 类型：齐纳
• 单向通道：1
• 反向断态电压（典型值）：30.8V
• 最小击穿电压：34.2V
• 最大钳位电压（不同Ipp时）：49.9V
• 峰值脉冲电流（10/1000µs)：12.2A
• 峰值脉冲功率：600W
• 工作温度范围：-55°C至175°C
• 封装：DO-214AA (SMB)，表面贴装型

应用领域

SMBJP6KE36A-TP广泛应用于各种电子设备和电路中，包括但不限于：

1. 电源管理系统：在电源线路和开关装置中提供过压保护。
2. 通信设备：防止通信线路中的电涌和瞬态噪声损坏设备。
3. 消费电子：在智能手机、电视和计算机等消费性电子产品中，保护电路防止瞬时电压的影响。
4. 汽车电子：为汽车中的电子元件提供稳压保护，确保其可靠工作。

参数分析

SMBJP6KE36A-TP作为TVS二极管，具有典型的齐纳结构，可以快速响应电流瞬变。其额定的反向断态电压为30.8V，保证了在正常工作状态下不会发生漏电，达到理想的电路运行效果。最小击穿电压34.2V意味着在高电压冲击情况下，器件能够及时进入导通状态，从而将多余的电压有效钳制在安全范围内，保护后续电路。

该器件可以承受高达12.2A的峰值脉冲电流，且在瞬态情况下具有600W的峰值功率能力，能够处理各种电气冲击。这让SMBJP6KE36A-TP成为一款高效而可靠的保护装置，适用于抵御浪涌现象和电压尖峰。它的工作温度范围从-55°C到175°C，确保了在严苛环境下也能稳定工作，满足工业及汽车应用的要求。

封装与安装

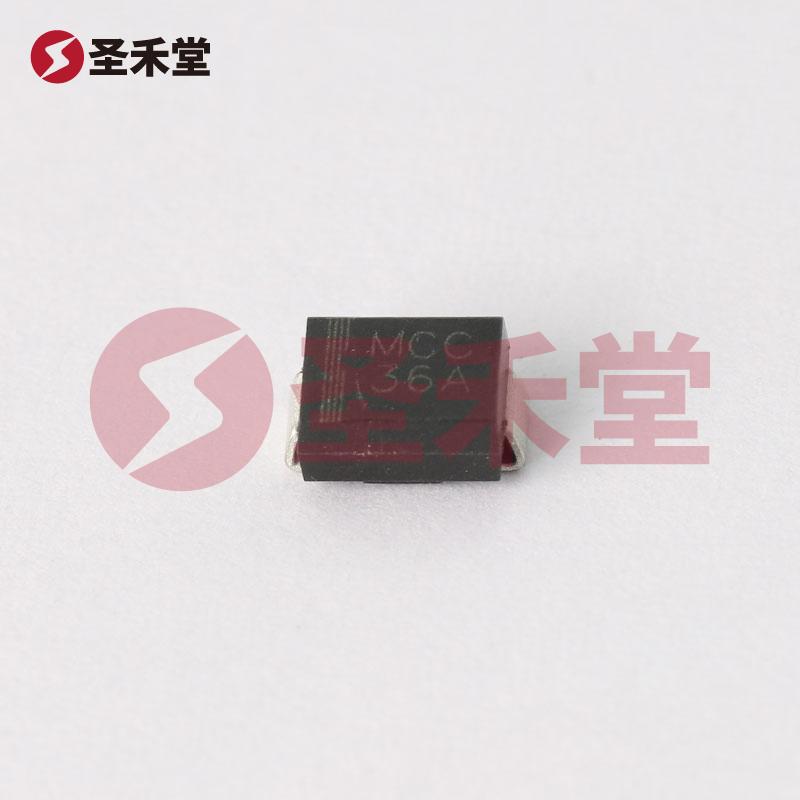

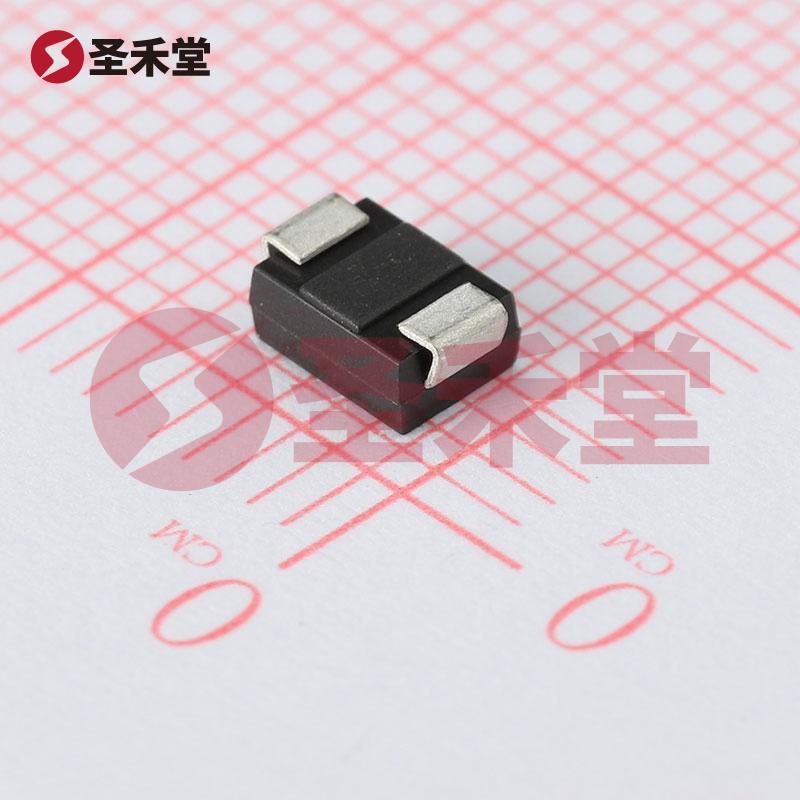

SMBJP6KE36A-TP采用DO-214AA（SMB）的封装形式，设计为表面贴装型，这种结构使其在PCB板上的安装更为便捷，同时也能够节省更多的空间。表面贴装技术（SMT）使其适用于多种现代电子设备生产中，提高了生产效率，并降低了成本。

结论

综上所述，SMBJP6KE36A-TP是一款兼具高性能和灵活性的瞬态电压抑制器，它能够有效保护各种电子设备和电路不受瞬态电压冲击的损害。无论是在电源管理、通信设备还是汽车电子领域，SMBJP6KE36A-TP都能提供可靠的防护，是电子设计工程师值得信赖的选择。
