RC0603FR-07220RL

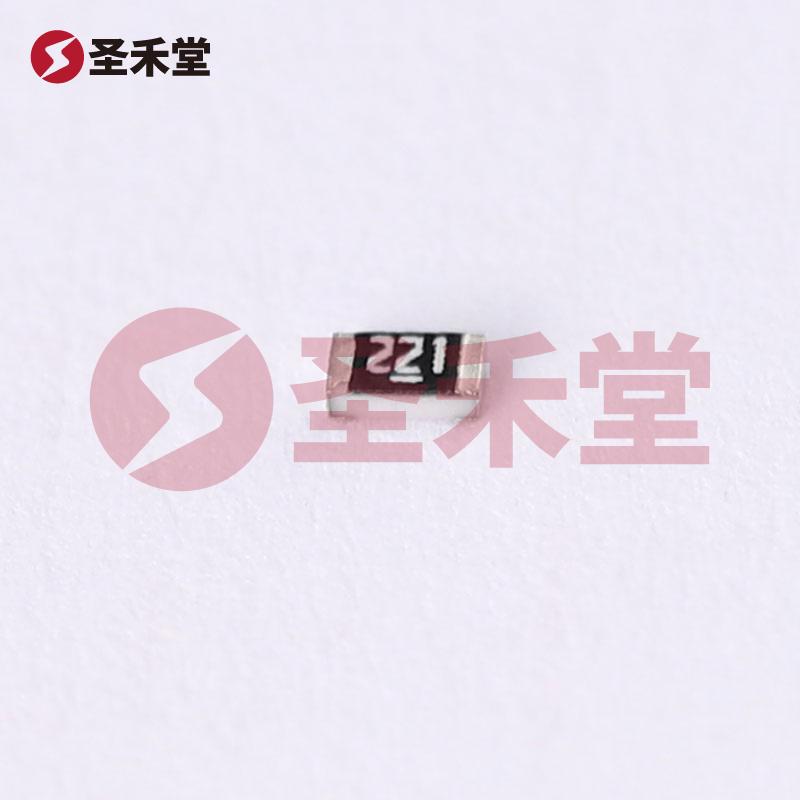

产品概述：RC0603FR-07220RL 贴片电阻

一、基本信息

制造商: Yageo（国巨）
系列: RC
包装: 卷带（TR）
零件状态: 有源
电阻值: 220 Ohms
容差: ±1%
功率（W）: 0.1W（1/10W）
成分: 厚膜
工作温度: -55°C ~ 155°C
温度系数: ±100ppm/°C
封装/外壳: 0603（1608 公制）
尺寸: 1.60mm x 0.80mm x 0.55mm
端子数: 2

二、产品特点

RC0603FR-07220RL 是一款高精度的贴片电阻，广泛适用于电子电路中的信号处理、分压、电流限制等多种功能。这款电阻采用厚膜技术制造，具备稳定的电性能和较高的耐温范围，其工作温度在 -55°C 到 155°C 之间，适合在各种环境下运行。

1. 阻值与容差: 该电阻的标称电阻值为 220 Ohms，容差为 ±1%，意味着在使用过程中，实际阻值可能在 217.8 Ohms 到 222.2 Ohms 之间。这种精确的阻值和容差特性使得 RC0603FR-07220RL 适用于对电阻要求精细的电路设计。

2. 功率额定值: RC0603FR-07220RL 的功率额定值为 0.1W（1/10W），意味着其可以在允许的功率范围内正常工作。如果超出该功率，可能会导致电阻过热和损坏。因此，在设计电路时需计算功率消耗，以确保电阻不超过其额定值。

3. 温度特性: 温度系数为 ±100ppm/°C，这说明在温度变化时，电阻的值变化相对较小。这样的特性使得 RC0603FR-07220RL 在多种温度环境下都能保持良好的性能，特别适合汽车电子、航空航天或工业应用等要求严格的环境。

4. 封装与尺寸: 采用SMD（表面贴装设备）封装形式，尺寸为0603（1.60mm x 0.80mm），使得其在电路板上的占用空间相对较小，有利于实现更高的电路集成度，满足现代电子产品对Miniaturization（小型化）与轻量化的需求。

三、应用场景

RC0603FR-07220RL 贴片电阻广泛应用于多种电子设备，包括但不限于以下领域：

1. 消费电子: 在智能手机、平板电脑和其他便携设备中，RC0603FR-07220RL 用于信号调节和噪声过滤，确保设备正常工作。

2. 通信设备: 在路由器、交换机和无线通信设备中，电阻帮助调整信号路径和匹配阻抗，从而提高信号强度和稳定性。

3. 工业控制: 在自动控制系统中，RC0603FR-07220RL 可以用于传感器接入、数据采集和信号转换，有助于实现精准控制。

4. 汽车电子: 随着智能汽车的发展，RC0603FR-07220RL 在汽车电子系统中也越来越多地被应用，确保关键功能如动力控制、传感器信号处理等的稳定性和可靠性。

四、总结

RC0603FR-07220RL 贴片电阻是由 Yageo（国巨）生产的一款高品质电子元器件，凭借其优异的性能指标，如高准确度、宽温度适应范围、稳定的功率负荷及紧凑的包装形式，成为了众多电子产品开发中的理想选择。其广泛的应用领域以及持续的技术迭代，使其在竞争激烈的市场中始终保持着良好的发展前景。无论是在消费电子、工业控制还是汽车领域，RC0603FR-07220RL 都展示出了强大的多功能性和可靠性。
