IRFR120NTRPBF
IRFR120NTRPBF参数
| 漏源电压（Vdss） | 100V | 连续漏极电流（Id）（25°C 时） | 9.4A |
| 栅源极阈值电压 | 4V @ 250uA | 漏源导通电阻 | 210mΩ @ 5.6A,10V |
| 最大功率耗散（Ta=25°C） | 48W | 类型 | N沟道 |
| FET 类型 | N 通道 | 技术 | MOSFET（金属氧化物） |
| 25°C 时电流 - 连续漏极 (Id) | 9.4A（Tc） | 驱动电压（最大 Rds On，最小 Rds On） | 10V |
| 不同 Id、Vgs 时导通电阻（最大值） | 210 毫欧 @ 5.6A，10V | 不同 Id 时 Vgs(th)（最大值） | 4V @ 250µA |
| 不同 Vgs 时栅极电荷 (Qg)（最大值） | 25nC @ 10V | Vgs（最大值） | ±20V |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 330pF @ 25V | 功率耗散（最大值） | 48W（Tc） |
| 工作温度 | -55°C ~ 175°C（TJ） | 安装类型 | 表面贴装型 |
| 供应商器件封装 | D-Pak | 封装/外壳 | TO-252-3，DPak（2 引线 + 接片），SC-63 |
IRFR120NTRPBF手册
IRFR120NTRPBF概述
产品概述：IRFR120NTRPBF
1. 概述
IRFR120NTRPBF是一款高性能的N沟道MOSFET，采用表面贴装(SMD)封装，符合现代电子设计的需求。其额定漏源电压(Vdss)为100V，连续漏极电流(Id)为9.4A，能够在多种应用场合中提供高效能的电流控制和电压调节。产品的额定功率耗散为48W，适用于各类开关电源、DC-DC转换器、马达驱动以及负载开关等应用。
2. 关键参数
漏源电压(Vdss)：100V，这一参数确保了该器件在高电压环境下的可靠运行，适合工控、通信设备等需要高电压操作的应用。
连续漏极电流(Id)：在25°C的条件下，IRFR120NTRPBF能够提供达9.4A的电流，这使其在负载变化时能够保持稳定的性能。
栅源极阈值电压(Vgs(th))：以4V @ 250µA的阈值电压，在低功耗驱动电路中表现优秀，适合门极驱动即便在较低电压下也能快速开启。
导通电阻(Rds(on))：在5.6A、10V下为210mΩ，低导通电阻意味着器件在高电流下产生的热量较小，从而提高整体效率并有助于降低散热需求。
温度范围：工作温度范围覆盖-55°C至175°C，能够在极端环境下稳定工作，尤其适合航空航天、汽车电子及其他严苛环境的应用。
3. 封装特性

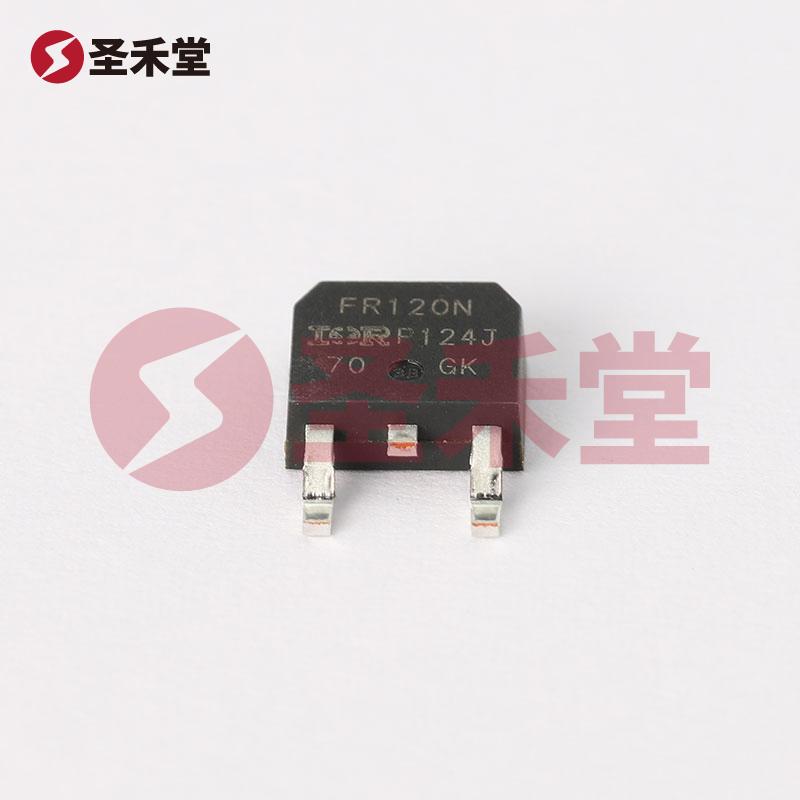

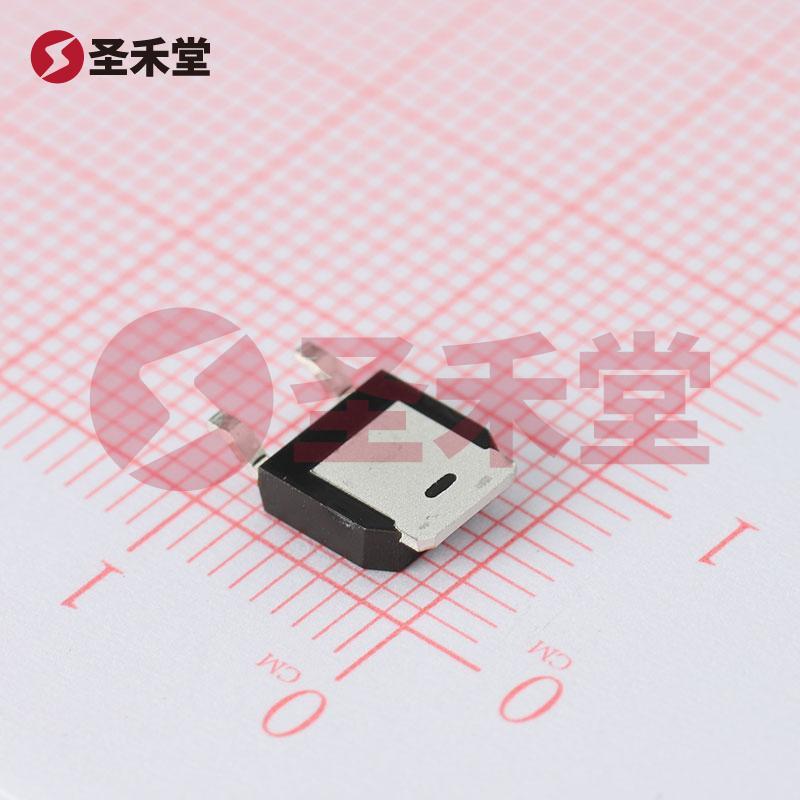

本器件采用TO-252-3 (DPAK)封装，具有良好的热管理性能和空间兼容性，适用于现今越来越追求小型化的电子产品设计。DPAK封装设计便于自动化贴装，提升生产效率。
4. 应用领域
IRFR120NTRPBF的多项特性使其非常适应以下领域的应用：
开关电源：可广泛用于各种开关电源中，确保高效的功率转换与管理。
直流-直流转换器：在电源转换器中，MOSFET的快速开关响应与低导通电阻保证了高效的电源管理。
电动机驱动：可以作为电动机控制电路中的开关元件，实现平稳精确的速度与扭矩控制。
负载开关：在需求切换负载电路时，IRFR120NTRPBF能够提供可靠的开关控制。
5. 性能优势
IRFR120NTRPBF的关键优势包括低导通电阻和较高的工作电流能力，这使得它在应用中产生的热损耗相比同类产品要低，从而延长了设备的使用寿命。此外，广泛的工作温度范围更是保证了器件在不同环境和负荷条件下的可靠性。
6. 结论
总的来说，IRFR120NTRPBF凭借其优越的电气性能和灵活的应用特性，是高效电源管理和电动机控制等应用的理想选择。它稳定的性能和高可靠性，使其成为了许多高端电子设备开发者的首选元件。在日益追求高效率和小型化的电路设计中，IRFR120NTRPBF的价值正愈发凸显。
