SN74LVC1G14DCKR

产品概述：SN74LVC1G14DCKR

概述 SN74LVC1G14DCKR是一款由德州仪器（Texas Instruments）推出的高性能反相器，其具有施密特触发特性，能够在多种数字电路应用中提供可靠的信号转换。该元器件采用表面贴装型（SMD）封装，在尺寸限制和性能要求日益严格的现代电子设计中尤为重要。

技术特点

1. 施密特触发特性： SN74LVC1G14DCKR使用施密特触发器设计，能够有效地消除输入信号中的噪声干扰，提供稳健的电平切换。特别是在高速信号传输或者存在电磁干扰的环境中，施密特触发特性显著提高了设计的稳定性和可靠性。

2. 宽广的供电电压范围： 该部件的供电电压范围为1.65V至5.5V，使其适用于多种供电条件，包括低电压和标准逻辑电平设备。适应性强，适合各种电源管理方案。

3. 高速性能： 在5V供电时，其最大传播延迟仅为5ns（在负载容性为50pF时），使得其在高速逻辑应用中表现优秀。这一特性使得SN74LVC1G14DCKR非常适合高频应用，比如数据转换和信号重振等场景。

4. 低功耗： 该器件的静态电流最大值仅为10µA，表明它在无活动状态下能够极大地减少电源消耗，适合便携设备和其他对电池寿命要求高的应用。

5. 宽工作温度范围： SN74LVC1G14DCKR的工作温度范围从-40°C到125°C，能够适应多种恶劣环境，确保器件在极端条件下仍能可靠工作。

6. 输出能力： 该器件能提供高达32mA的输出电流，适用于连接各种负载，保证信号的有效传递。

应用领域 SN74LVC1G14DCKR广泛应用于数字电路设计和新兴技术领域。以下是一些具体的应用场景：

• 消费电子产品：如智能手机、平板电脑和可穿戴设备中，利用其低功耗和小封装特性，优化电池使用寿命。
• 汽车电子：在汽车的各类控制单元及传感器中，施密特触发特性能够有效处理噪声信号，确保驾驶安全。
• 工业控制系统：在各种自动化设备与PLC系统中，提供高效可靠的数字信号处理。
• 通信设备：作为数据转换器或信号整形器，提升数据传输的稳定性和速率。

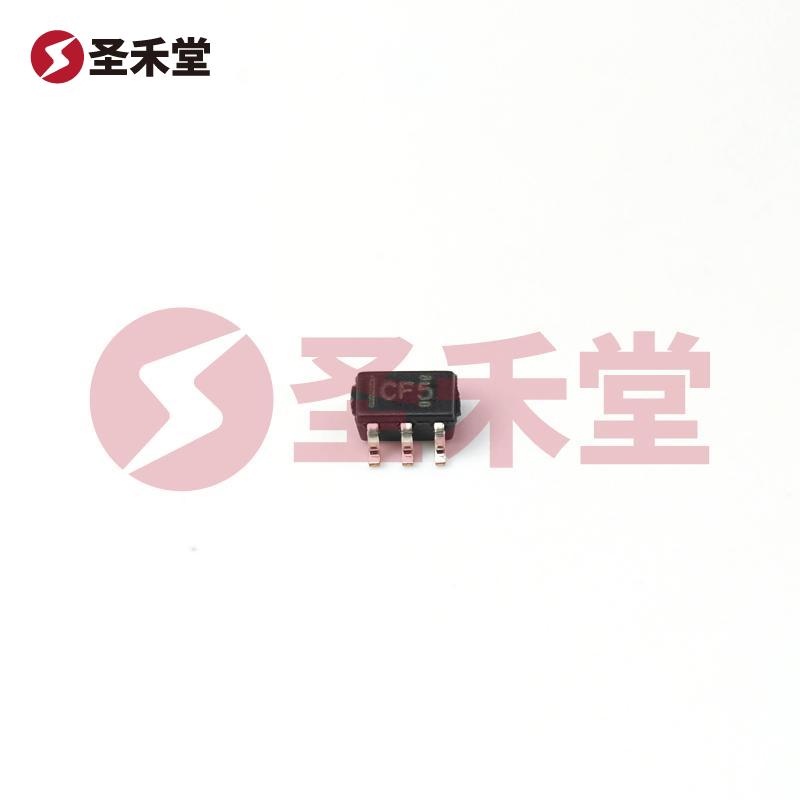

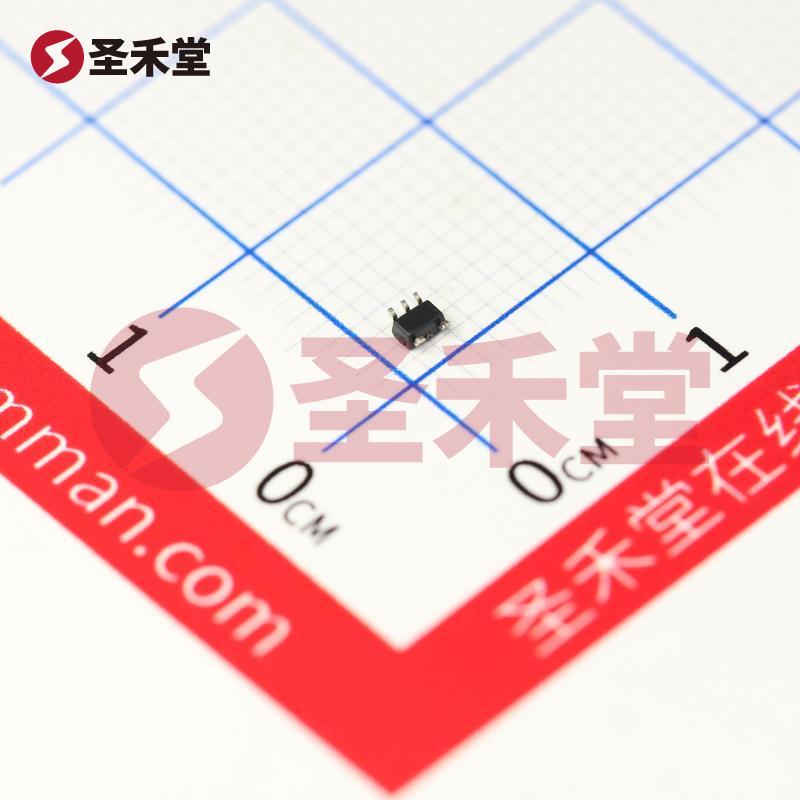

封装与存储 SN74LVC1G14DCKR采用5脚SC-70封装，具有极为紧凑的体积，适合于空间受限的应用。这种小型封装保证了在高密度电路板设计中的集成能力。

总结 SN74LVC1G14DCKR是一款集高性能、低功耗、宽电压范围及良好抗干扰特性于一身的施密特触发反相器，凭借其卓越的技术指标和广泛的应用场景，成为现代电子设计中不可或缺的基础元器件之一。无论是在消费电子、汽车电子还是工业自动化领域，SN74LVC1G14DCKR都能够提供优质的解决方案，助力产品的可靠性与性能提升。
