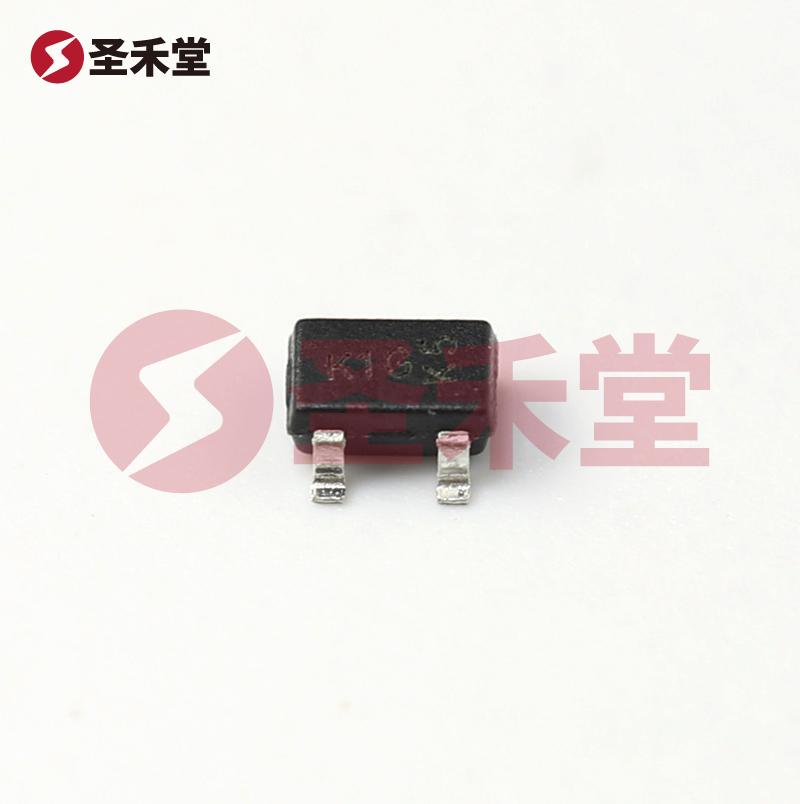

MMSTA06Q-7-F
MMSTA06Q-7-F参数
| 晶体管类型 | NPN | 电流 - 集电极 (Ic)（最大值） | 500mA |
| 电压 - 集射极击穿（最大值） | 80V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 250mV @ 10mA，100mA |
| 电流 - 集电极截止（最大值） | 100nA | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 100 @ 100mA，1V |
| 功率 - 最大值 | 200mW | 频率 - 跃迁 | 100MHz |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | SC-70，SOT-323 | 供应商器件封装 | SOT-323 |
MMSTA06Q-7-F手册
MMSTA06Q-7-F概述
产品概述：MMSTA06Q-7-F
一、简介
MMSTA06Q-7-F 是一款由 DIODES (美台) 公司推出的高性能 NPN 型晶体管，采用 SOT-323 表面贴装封装，设计用于多种电子应用。该器件具有较高的电流承载能力和优异的频率特性，适合用于开关和放大电路，在现代电子设备中发挥着关键作用。
二、技术规格
- 晶体管类型: NPN
- 最大集电极电流 (Ic): 500mA
- 最大集射极击穿电压 (Vce): 80V
- 饱和压降 (Vce(sat)): 在不同的集电极电流 (Ic) 和基极电流 (Ib) 下，最大值为 250mV，测试条件为 10mA 和 100mA。
- 最大集电极截止电流 (Ic(max)): 100nA
- 直流电流增益 (hFE): 在集电极电流 100mA 和 1V 的测试条件下，hFE 的最小值为 100。
- 最大功率: 200mW
- 频率响应: 跃迁频率高达 100MHz，满足高频应用需求。
- 工作温度范围: -55°C 至 150°C (TJ)，使其适用于广泛的环境条件。
- 封装类型: SOT-323，符合现代电子设计对小型化的要求。
三、应用场景
MMSTA06Q-7-F 的设计特点使其非常适合于以下几个主要应用场景：
开关应用: 由于其较高的集电极电流 (IC) 和较低的饱和压降，MMSTA06Q-7-F 可以在低功率开关电路中有效地工作。这使得其在电机驱动、LED 驱动和继电器驱动电路中表现出色。
放大电路: 该器件的高直流电流增益 (hFE) 提供了良好的放大特性，适合于音频和其他信号放大器的设计。
数据信号处理: 由于其高频特性，MMSTA06Q-7-F 可用于射频和高频信号处理电路，如调制解调器和无线通信设备。
便携式设备: 该晶体管的小型表面贴装封装 (SOT-323) 使其特别适合用于手机、平板电脑及其他便携式电子设备上，为设计师提供了更多的布局灵活性。
四、优势与特点
高性能: MMSTA06Q-7-F 具备较高的电流承载能力和电压耐受强度，能够有效应对各种高要求的电气环境。
出色的可靠性: 它的工作温度范围宽广，可在极端环境条件下稳定工作，符合高可靠性电子设备的需求。
小型化工艺: SOT-323 封装有助于减少板上空间的占用，对于需要高密度布线的现代电子产品尤为重要。
易于集成: 由于其标准化的封装尺寸，MMSTA06Q-7-F 可轻松集成到自动化生产流程中，提高生产效率。
五、结论
MMSTA06Q-7-F 晶体管是一款性能卓越的 NPN 型元件，广泛应用于开关、放大及信号处理等领域。其卓越的电气性能、小巧的封装及广泛的工作温度，使其成为当今电子设计中不可或缺的元器件之一。无论是在消费电子、工控设备还是其它高科技产品中，MMSTA06Q-7-F 都能够提供稳定可靠的解决方案，为设计师和工程师的创造性工作提供有力支持。
