BAW56W-7-F

BAW56W-7-F 产品概述

概述

BAW56W-7-F 是一款高性能的表面贴装二极管，采用 SOT-323 封装设计，特别适合在空间要求严格的电子设备中使用。它是一对共阳极配置的开关二极管，特别适用于低电流和中等电压的应用场景，如信号整流、开关以及其他小信号开关操作。这款二极管表现出稳定的特性和较低的正向压降，能够在广泛的温度范围内工作，从而为各种电子设备提供可靠的解决方案。

主要特性

1. 电流与电压参数：

   • 平均整流电流（Io）：BAW56W-7-F 能够支持每个二极管最大150mA的平均整流电流，确保在多种应用中具有良好的电流承载能力。
   • 正向电压（Vf）：在150mA条件下，正向电压为1.25V，这表示在常规工作条件下该二极管的压降非常低，有助于提高能效和系统性能。
   • 反向电压（Vr）：其最大反向耐压可达75V，使得BAW56W-7-F能抵抗较高的反向电压，适合于多种串联应用，而不会轻易发生击穿。

2. 反向泄漏电流：

   • 在75V的反向电压下，BAW56W-7-F 的反向泄漏电流仅为2.5µA。这一性能表现说明其在高压下的绝缘特性良好，从而降低了功耗和系统的潜在故障风险。

3. 温度性能：

   • 工作温度范围广泛，从-65°C到150°C，这使得该二极管适用于极端环境下的电子设备。无论是在高温或低温环境下，BAW56W-7-F 都能可靠运行，并保持其良好的电气特性。

4. 速度参数：

   • BAW56W-7-F 的反向恢复时间（trr）为4ns，这表明它具有快速切换能力，适合快速开关应用，尤其是在高频率的电子电路中。其小信号操作能力，符合小于200mA的标准要求，适用于多种现代电子产品。

应用场景

BAW56W-7-F 由于其出色的特性，广泛应用于以下领域：

• 信号整流：适用于各种信号整流电路，能够有效将交流信号转换为直流信号，广泛应用在电源管理模块中。
• 开关电路：由于其快速的开关性能，适合用于各类开关电路，保障高效的信号传输和转换。
• 消费电子：在手机、平板电脑、以及其他消费电子产品中，BAW56W-7-F 可用于保护电路的设计，确保设备在各种电源波动情况下的稳定运行。
• 工业控制：在工业自动化控制系统中，可以利用该二极管的快速响应和高耐压特性，实现微控制器的输入/输出接口保护。

封装与安装

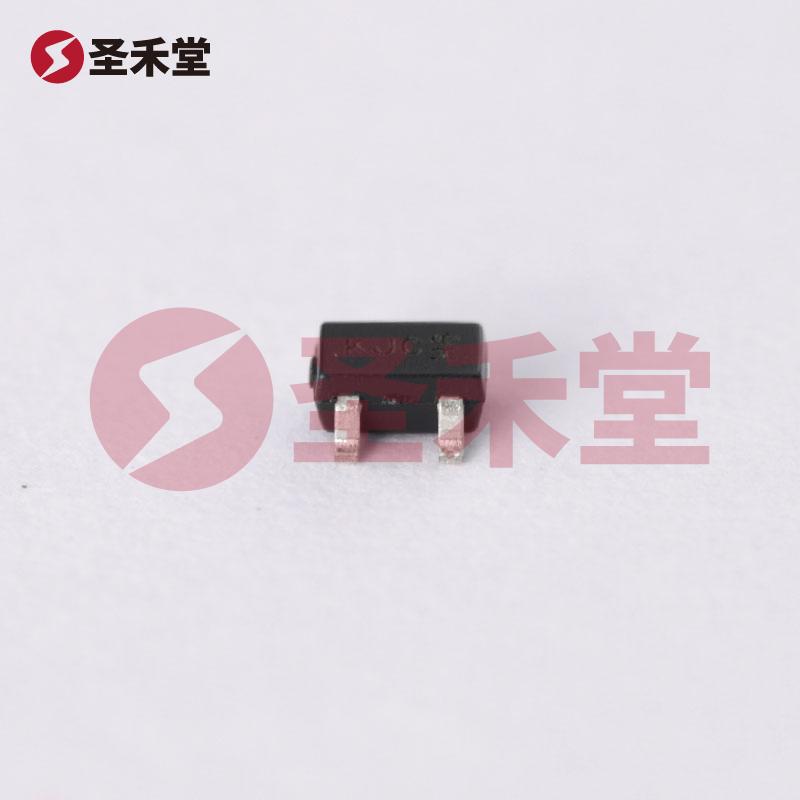

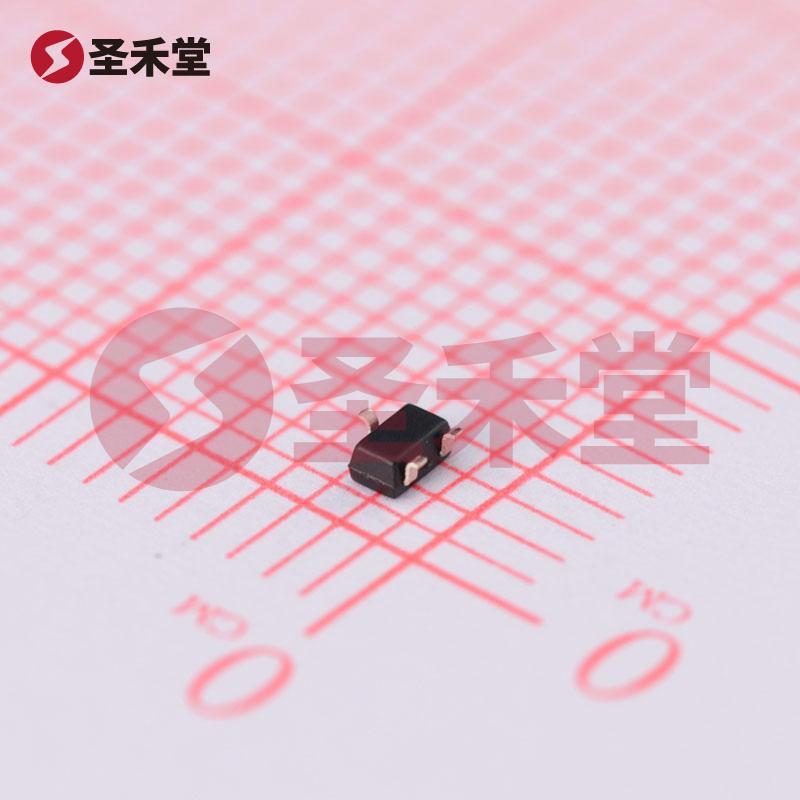

BAW56W-7-F 采用 SOT-323 封装类型，这是表面贴装技术（SMT）的一部分，使其适用于自动化贴装生产线。该封装在体积上相对较小，适应于现代电子产品日益追求的高密度集成设计。

总结

BAW56W-7-F 是一款具有高性能和多用途的二极管解决方案，凭借其优越的电气特性和广泛的应用范围，成为了电子工程师在设计电路时的重要选择。它的低正向电压、高反向耐压及快速反向恢复时间使其在现代电子商品中体现了良好的价值，推荐在各种电源和信号处理应用中使用。无论是在消费电子、工业控制，或是其他任何需要高效整流与开关功能的领域，BAW56W-7-F 都能为各种设计提供理想的支持。
