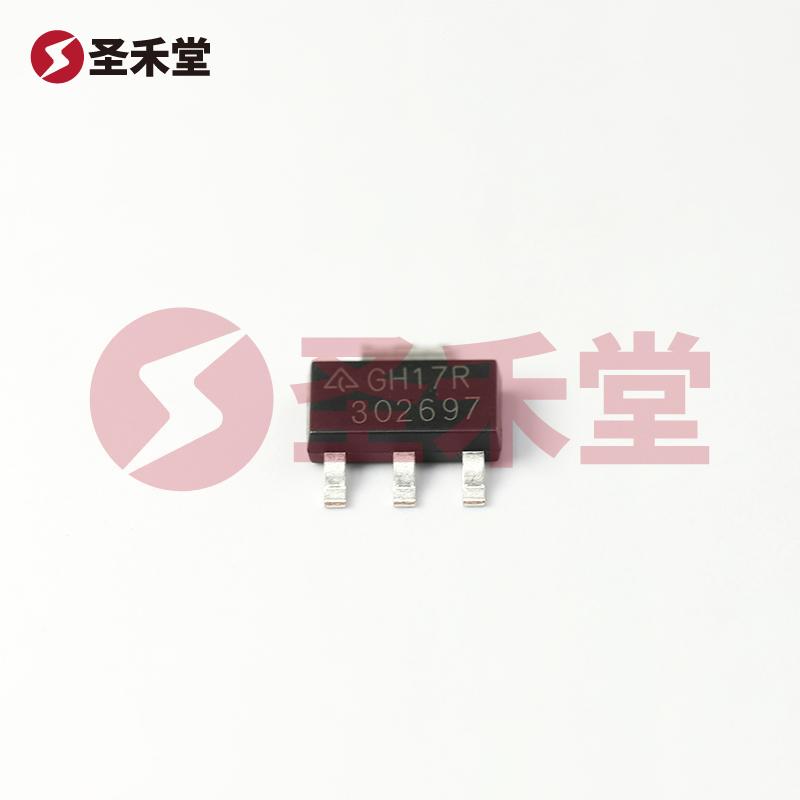

AZ1117H-5.0TRG1
AZ1117H-5.0TRG1参数
| 输出配置 | 正 | 输出类型 | 固定 |
| 稳压器数 | 1 | 电压 - 输入（最大值） | 15V |
| 电压 - 输出（最小值/固定） | 5V | 电压降（最大值） | 1.25V @ 1A |
| 电流 - 输出 | 1A | 电流 - 静态 (Iq) | 10mA |
| PSRR | 75dB（120Hz） | 保护功能 | 热关断 |
| 工作温度 | -40°C ~ 125°C （TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-261-4，TO-261AA | 供应商器件封装 | SOT-223 |
AZ1117H-5.0TRG1手册
AZ1117H-5.0TRG1概述
产品概述：AZ1117H-5.0TRG1 线性稳压器
一、产品简介
AZ1117H-5.0TRG1 是一款高性能的线性稳压器（LDO），具有固定输出电压为 5V 的特点。该器件由 DIODES（美台）公司推出，采用 SOT-223 封装，适合表面贴装，是一种设计友好、易于集成的电源管理解决方案。它主要用于各种电子设备和电路中，为关键元器件提供稳定的电源。
二、主要特点
固定输出电压：AZ1117H-5.0TRG1 提供固定的 5V 输出，适合需要稳定电压供电的电路。
输入电压范围广：其输入电压范围可达 15V，为用户提供了足够的设计灵活性，使其适用于多种应用场景。
高输出电流能力：该稳压器能够提供最大 1A 的输出电流，能够满足许多应用中的功率需求。
低压降设计：在 1A 输出电流下，最大电压降为 1.25V，这意味着其在较低输入电压条件下仍能有效工作，提高了电源效率。
优秀的电源抑制比（PSRR）：具有 75dB 的 PSRR（在 120Hz 下），能够在输入电源存在波动或噪声的情况下，提供良好的电源滤波效果，提高稳定性。
保护功能：内置热关断功能，能够有效防止因过热导致的损坏，提高了可靠性。
宽工作温度范围：工作温度范围为 -40°C 至 125°C，可以在极端环境下正常工作，适应不同的应用需求。

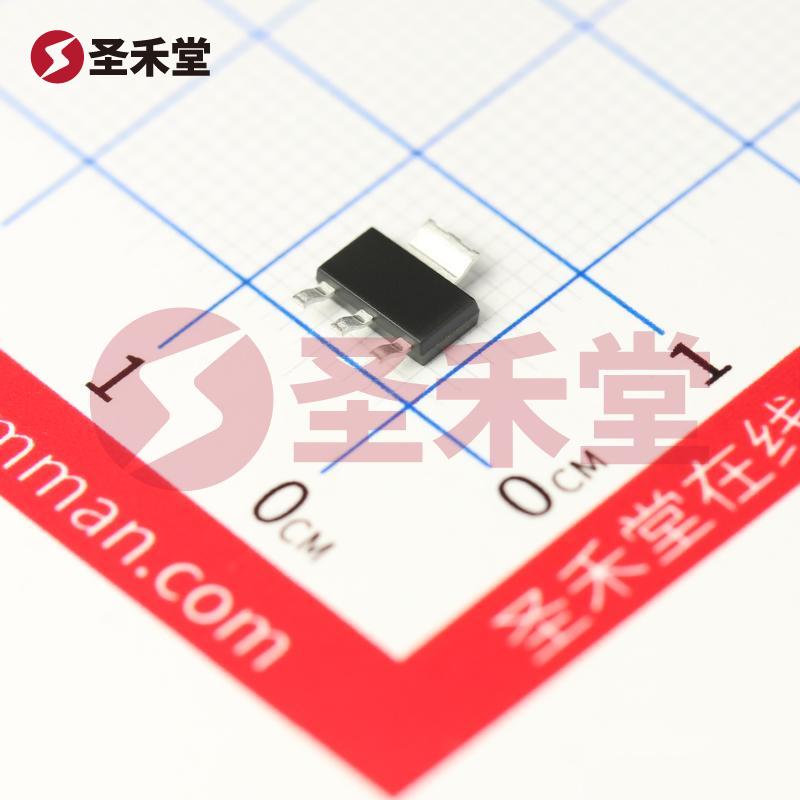

小型封装：采用 SOT-223 封装，便于设计时的空间利用，适合高密度电子产品设计。
三、应用领域
AZ1117H-5.0TRG1 适用于多种电子产品和系统，包括但不限于：
- 通信设备
- 计算机和外围设备
- 家庭自动化设备
- 消费电子产品
- 工业控制模块
- 汽车电子系统
在这些应用中，该稳压器能够有效地提供可靠的电力供应，确保设备的正常运行。
四、应用实例
在一个典型的 5V 电源管理电路中，AZ1117H-5.0TRG1 可以作为主稳压器，连接于串联电源和各种负载之间。由于其优异的低静态电流特性（10mA），在待机模式下仍能有效降低功耗，延长设备的续航时间。需要注意的是，使用时配备适当的输入和输出滤波电容，以提高瞬态响应和稳定性。一般推荐在输入端使用 10uF 的电容，而在输出端则建议使用 22uF 的电容以提高电源稳定性。
五、总结
总的来说，AZ1117H-5.0TRG1 线性稳压器以其卓越的性能、宽广的输入电压范围和可靠的电流输出，成为现代电子设计中不可或缺的组件。无论是在消费电子、工业设备还是通信领域，该稳压器都能够为设计人员提供强大的支持，确保系统的稳定性和可靠性。利用 AZ1117H-5.0TRG1，电子工程师能够更轻松地构建出高效、稳定的电源管理解决方案。
