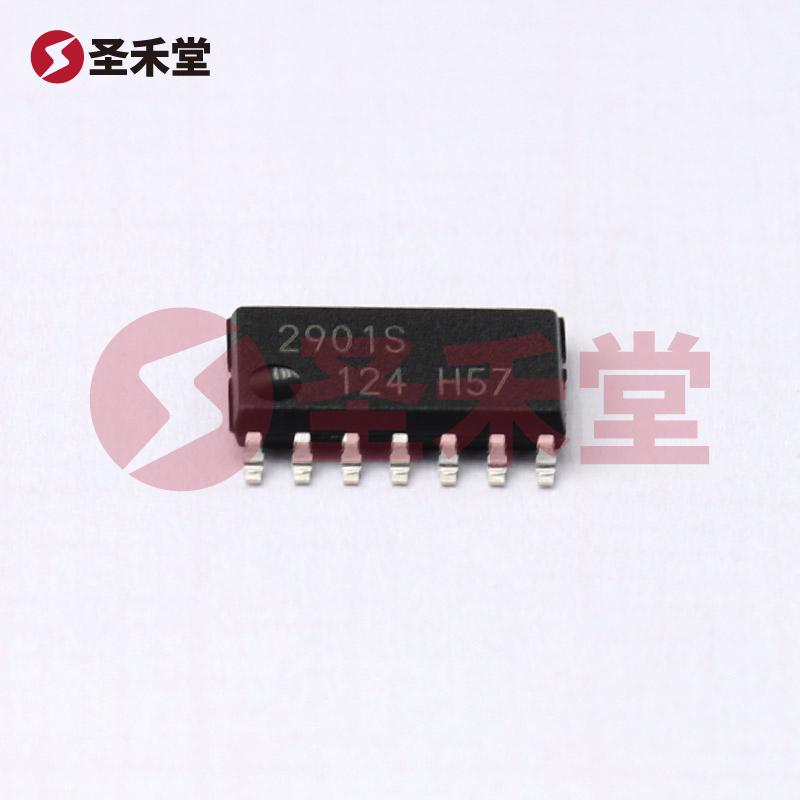

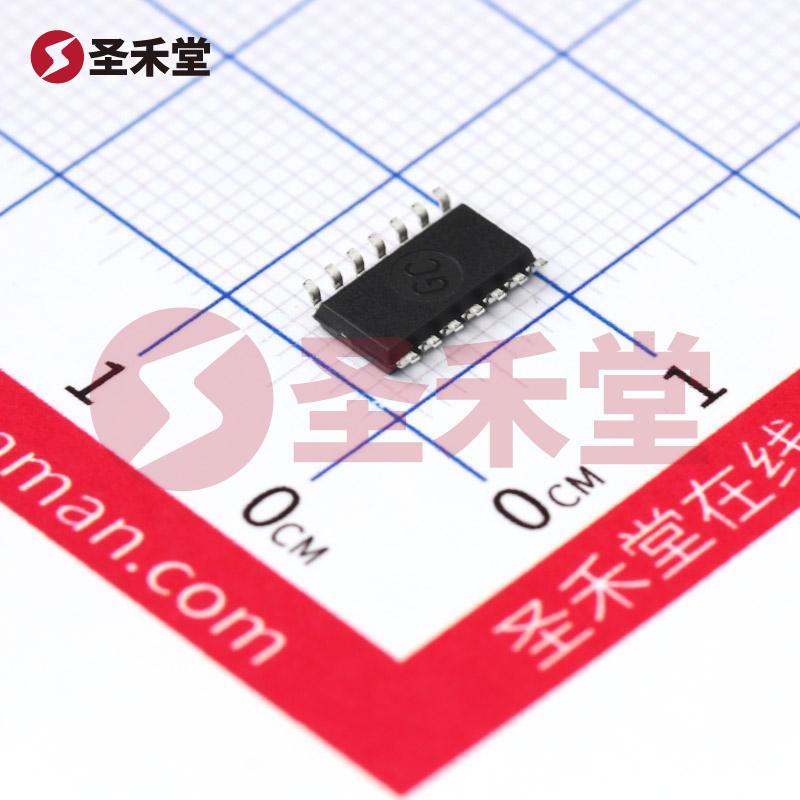

BA2901SF-E2

BA2901SF-E2 产品概述

概述

BA2901SF-E2是由日本ROHM（罗姆）公司生产的一款高性能比较器，采用表面贴装(SMD)封装，适用于多种电子应用环境。其开路集电极配置和优良的输入特性使其在精确信号处理与控制系统中表现出色。凭借宽广的工作电压范围、低静态电流、低输入偏置电流以及优良的温度特性，BA2901SF-E2成为现代电子产品设计中的理想选择。

主要特性

1. 电压范围：

   • BA2901SF-E2支持单电源供电范围为2V至36V，以及双电源供电范围为±1V至±18V，适合不同的电源配置需求。这种灵活性使其能够广泛应用于各种电源设计中。

2. 超低输入偏置电流：

   • 在5V的工作条件下，其最大输入偏置电流仅为0.25µA，这一特性非常适合于需要高精度信号处理的应用场合，例如传感器信号的比较。

3. 输入补偿电压：

   • 输入补偿电压为7mV @ 5V，确保了在较低输入信号情况下依然能够可靠工作。这使得BA2901SF-E2尤其适用于精密比较和信号检测。

4. 输出能力：

   • 在标准工作条件下，可以输出典型电流为16mA，这使得其能够直接驱动下游电路，简化了系统设计。

5. 封装类型：

   • BA2901SF-E2采用14-SOP封装，适合于高密度的PCB设计，节省空间并提高了电路组件的集成度。

6. 工作温度范围：

   • BA2901SF-E2的工作温度范围为-40°C至105°C，确保在极端环境下依然可以稳定工作，适用于汽车电子、工业控制等领域。

7. 低功耗特性：

   • 最大静态电流仅为2mA，适应于低功耗设计的应用，如便携式设备和电池供电的系统。

应用领域

BA2901SF-E2广泛应用于以下领域：

• 汽车电子：用于电池监测、温度传感器的比较、车载控制系统中的信号处理。
• 工业控制：在自动化设备中用作逻辑控制和阈值检测。
• 消费电子：可用于音频设备、家电的过载保护和状态监测。
• 医疗设备：在传感器数据采集和处理系统中进行信号比较和处理。

设计注意事项

设计人员在应用BA2901SF-E2时，应考虑以下几点：

• 电源去耦：在电源引脚处增加去耦电容，以提高电路的稳定性和抗干扰能力。
• 输入信号范围：确保输入信号在其允许范围内，以防止输出饱和或不稳定。
• 热管理：在高温环境下使用时，需关注功耗和热量散发，合理布局元器件位置。

总结

BA2901SF-E2是一款高性能的比较器，其低输入偏置电流、宽电压范围和良好的温度特性，使得它在众多电子应用中表现突出。ROHM凭借其在电子元件领域的深入研究和卓越设计，确保了BA2901SF-E2具备了可靠性与优越性能，是设计工程师在选择比较器时的优选方案。在如今对低功耗、高性能电子设备需求日益增长的市场环境中，BA2901SF-E2无疑将助力更多创新设计的实现。
