ACM1211-701-2PL-TL01
ACM1211-701-2PL-TL01参数
| 滤波器类型 | 电源线 | 线路数 | 2 |
| 不同频率时阻抗 | 700 Ohms @ 100MHz | 额定电流（最大） | 8A |
| DC 电阻 (DCR)（最大值） | 6 毫欧 | 额定电压 - DC | 80V |
| 工作温度 | -40°C ~ 85°C | 安装类型 | 表面贴装型 |
| 大小 / 尺寸 | 0.472" 长 x 0.433" 宽（12.00mm x 11.00mm） | 高度（最大值） | 0.236"（6.00mm） |
| 封装/外壳 | 水平式，4 PC 板 |
ACM1211-701-2PL-TL01手册
ACM1211-701-2PL-TL01概述
产品概述: ACM1211-701-2PL-TL01
一、产品简介

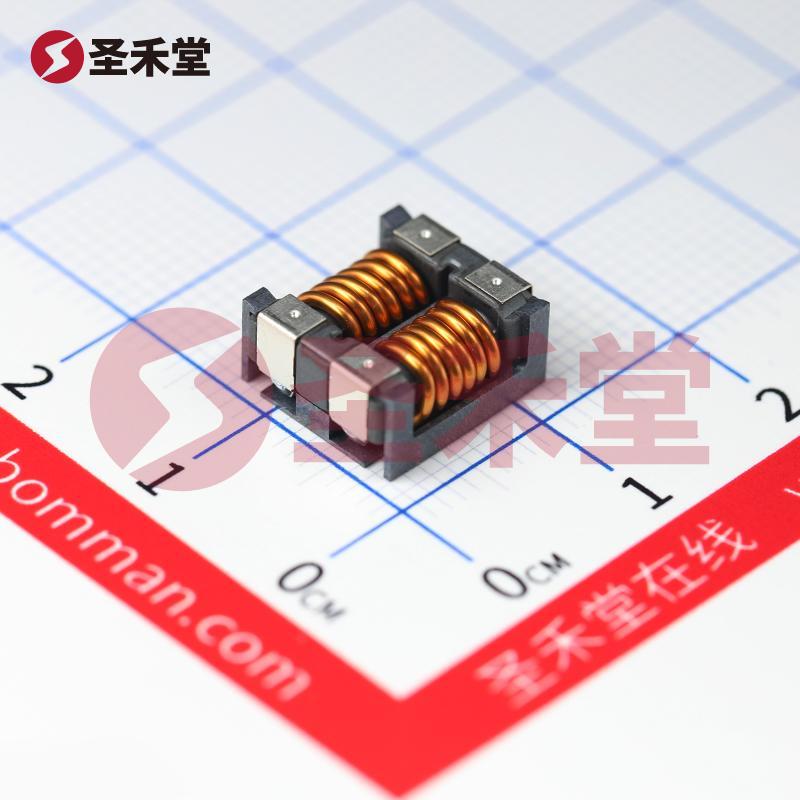

ACM1211-701-2PL-TL01 是由知名电子元器件制造商 TDK 生产的一款共模滤波器。这款滤波器专为电源线应用设计，旨在有效降低电源噪声，确保电源在满足需求的同时，提供清洁的电能。其小巧的表面贴装型设计使其在现代电子设备中尤为受欢迎。
二、主要特性
滤波器类型: 本产品属于共模滤波器，专门用于减少电源线的噪声干扰，在传输信号过程中保护重要的电子元件。
阻抗特性: 在100MHz频率下，ACM1211-701-2PL-TL01 的阻抗达700 Ohms。这一特性使其能够有效对抗高频干扰，保持电源信号的稳定。
额定电流: 本产品的额定电流可达8A，适合各种电源应用，确保可以在较高电流承载的设备中使用。
DC 电阻: 最大DC电阻为6 毫欧，这意味着在工作过程中，滤波器产生的热量和电能损耗较小，提升了系统的整体能效。
额定电压: 该款滤波器的额定直流电压为80V，使其可以在多种电源环境中安全运行。
宽广工作温度: 其工作温度范围为-40°C至85°C，表明其适应多种环境的能力，适合工业、消费电子及其他应用场合。
紧凑的安装类型: 采用表面贴装型（SMD）设计，尺寸为0.472"（长）x 0.433"（宽）（约12.00mm x 11.00mm），最大高度为0.236"（约6.00mm），使其可以在空间有限的板上进行安装，尤其适符合现代小型化电子设备的设计要求。
封装形式: 采用水平式封装，具有优异的焊接性和安装可靠性，适用于各种PC板焊接应用。
三、应用领域
ACM1211-701-2PL-TL01 适用于各种电源管理系统及电子设备中，尤其是在以下领域：
消费电子: 液晶电视、音响设备、手机充电器等，能够有效过滤电源噪声，保证设备正常工作。
工业设备: 在需要保持高精度信号的工业传感器及控制系统中，能够提升系统的稳定性与可靠性。
通信设备: 适用于调制解调器、路由器等数据传输设备，减少外部干扰对数据传输的影响。
汽车电子: 在电动汽车及传统汽车的电气系统中，提供稳定的电源保护，确保行车安全。
四、竞争优势
在滤波器市场竞争激烈的环境中，TDK作为业界领先的品牌，其产品以高品质和可靠性著称。ACM1211-701-2PL-TL01 不仅在技术规格上表现优越，其设计、生产工艺及后续的技术支持也为客户提供了强有力的保障。此外，其良好的服务和迅速的市场响应能力，使得用户在选择时更加信赖TDK。
五、总结
ACM1211-701-2PL-TL01 以其高性能小型化设计，为各类电源系统提供了出色的噪声抑制功能，适用于多种电子产品的电源管理需求。在现代科技飞速发展的今天，这款产品凭借优异的性能和广泛的应用前景，必将成为设计工程师和电子设备制造商的重要选择。无论是在噪声抑制、信号完整性还是提高设备稳定性方面，ACM1211-701-2PL-TL01 都将发挥出巨大的价值。
