BNX023-01L

产品概述：BNX023-01L EMI滤波器

基本信息

产品名称：BNX023-01L
类型：低通EMI滤波器
制造商：muRata（村田）
额定电压：100V
电容值：1µF
安装类型：表面贴装型（SMD）

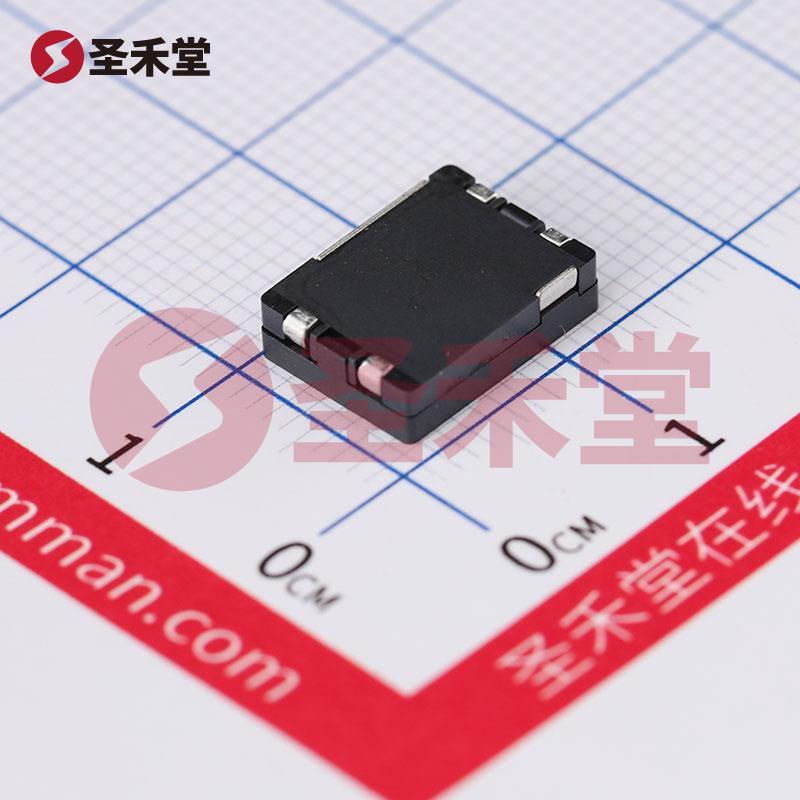

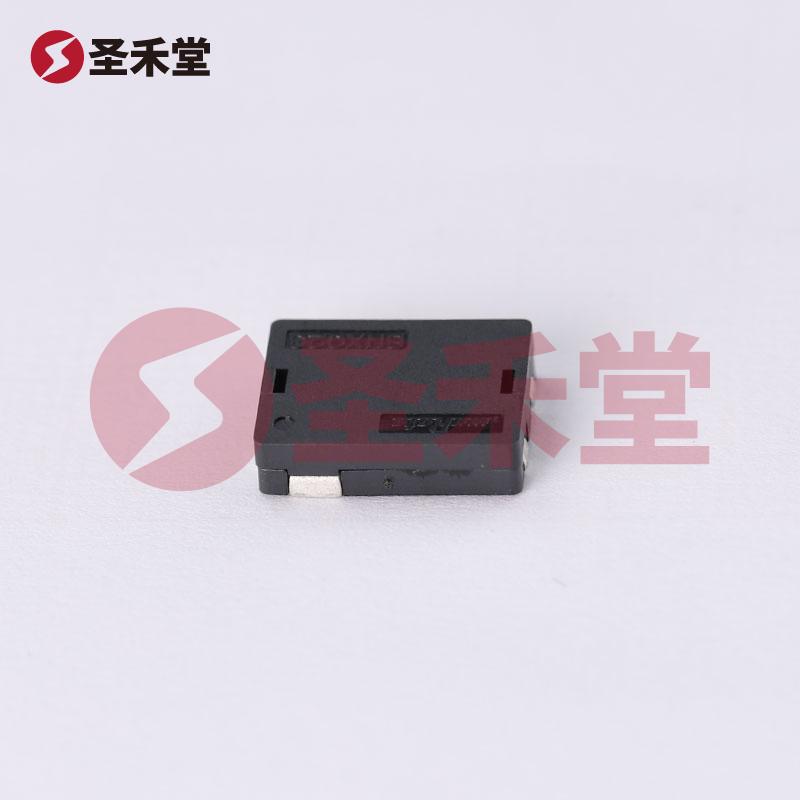

封装类型：4-SMD，无引线
尺寸：0.476" x 0.358" (12.10mm x 9.10mm)
高度：0.130" (3.30mm)
工作温度范围：-40°C ~ 125°C
电流额定值：20A
电阻 - 通道：0.00043Ω
衰减值：35dB @ 1MHz ~ 1GHz
滤波器阶数：5th
通道数：2

产品背景

随着无线通信和移动设备的广泛应用，电磁干扰（EMI）逐渐成为一个不容忽视的问题。EMI干扰会影响设备的性能，减少数据传输的可靠性，甚至导致电子元器件的损坏。因此，设计人员需要使用有效的滤波解决方案来保护电路。BNX023-01L正是为应对这一需求而设计的一款高效EMI滤波器。

结构与工作原理

BNX023-01L是一种综合了RC和LC网络设计的低通EMI滤波器。其设计通过将高频噪声抑制，允许低频信号传输，从而确保数据线路的清晰度和稳定性。该滤波器采用4-SMD无引线封装，有助于节省空间并提高电路的整体集成度。

在结构方面，BNX023-01L的电容值为1µF，能够有效过滤1MHz至1GHz范围内的电磁干扰。由此可实现35dB的衰减作用，使得能够承受高达20A的电流，通过较低的电阻（0.00043Ω）保证了高效的信号传输。

应用场景

BNX023-01L特别适用于移动设备的数据线路，包括智能手机、平板电脑和其他便携式设备。这些设备通常要求在进行无线通信时，实现正常数据传输与降低 EMI 干扰之间的平衡。由于其工作温度范围广泛（-40°C至125°C），这款滤波器也适合在严苛的环境条件下使用，如工业设备和汽车电子系统。

技术优势

1. 高衰减性能：35dB的衰减可有效抑制高频噪声，优化信号质量。
2. 宽广的工作温度范围：适合各种恶劣环境，可在极端温度下保持稳定性。
3. 低电阻设计：极低的通道电阻确保了优质的信号完整性和最低的功耗。
4. 小巧封装：紧凑的4-SMD无引线封装设计非常适合空间受限的应用场景。

总结

BNX023-01L EMI滤波器是muRata (村田) 结合现代电子设备需求而推出的一款高性能低通滤波器。其优秀的衰减性能、广泛的工作温度范围与低电阻特性，使其成为移动设备与数据线路中不可或缺的组成部分。通过在设计中采用此滤波器，工程师能够有效减少电磁干扰，提高设备的可靠性和性能，从而满足当今及未来电子产品对 EMI 保护的严苛要求。
